面向FEA仿真分析的钢制人行桥结构设计

在工业厂区、市政跨线、景区步道等场景中，人行桥是实现人员跨障碍通行的核心结构设施，尤其是钢制人行桥，凭借自重轻、施工周期短、受力性能可控的优势，在各类临时通行、永久跨线场景中应用广泛。本次设计的钢制人行桥结构，核心定位是服务于有限元分析需求，从结构建模阶段就充分考虑了仿真计算的网格划分便利性、受力边界还原度，避免常规建模中出现的碎面、非必要倒角、干涉结构给后续FEA分析带来的网格畸变、计算收敛困难等问题。

从实际用途来看，该结构可作为厂区跨输送管线的人行通道、施工场地跨沟槽的临时通行桥、景区跨浅谷的观光步道支撑结构使用，设计过程中优先保证人员通行的结构刚度，避免通行过程中出现过大挠度引发的晃动感，同时兼顾钢结构的加工工艺性，所有承重构件均采用常规型钢与折弯钢板加工，无需特殊定制型材，降低现场加工与拼装的难度。

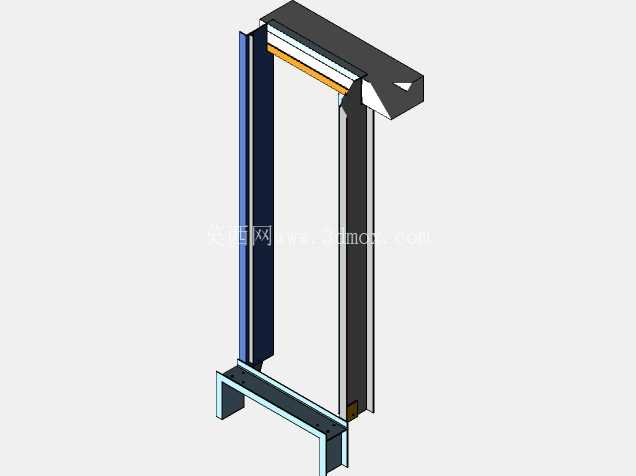

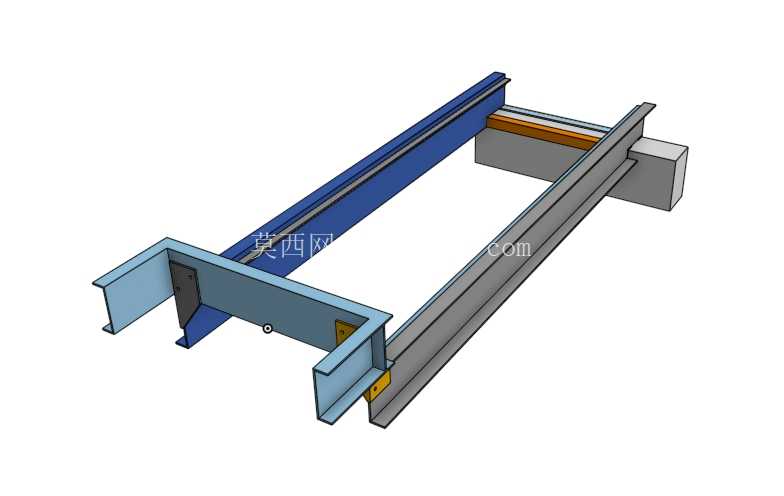

结构功能特性上，该人行桥采用双主梁承重布局，两根纵向主钢梁作为核心承重构件，承担桥面传递的竖向活载与恒载，主梁端部设置的支撑端梁直接搭设在两侧基础承台之上，将上部荷载均匀传递到基础结构，避免局部应力集中。桥面采用模块化铺设结构，横向支撑构件等间距布置在两根主梁之间，上方可铺设花纹钢板或格栅板作为通行面，两侧设置的边梁同时承担护栏安装基座的功能，无需额外焊接护栏支撑件，减少现场焊接工作量。结构所有连接节点均采用螺栓连接加焊接的组合形式，主梁与横梁之间通过角焊缝连接后加装加强角板，端梁与主梁连接处设置加劲肋，抵消端部支撑位置的剪应力，避免长期荷载作用下出现焊缝开裂问题。

设计思路层面，整个建模过程完全围绕FEA分析的需求展开，首先确定结构的受力边界：按照单人通行的荷载标准，结合人行桥常规宽度设定桥面均布荷载取值，明确两端支撑的约束条件为简支约束，还原实际使用中桥梁搭设在基础上的受力状态，而非刚性固定。建模时对非关键受力位置的小倒角、螺栓孔等细节做了合理简化，既保证结构受力传递路径与实际一致，又避免过多细小特征导致网格划分时出现大量极小单元，拖慢计算效率。针对应力集中的关键位置，比如主梁与端梁的连接节点、横梁与主梁的焊接位置，建模时保留了加强板的完整结构，确保仿真分析时能够准确捕捉这些位置的应力分布，为后续的结构优化提供准确的数据支撑。

外形尺寸与安装边界方面，该人行桥的跨度适配常规中小跨径通行需求，主梁采用标准H型钢截面，截面高度根据跨度对应的挠度限值选取，保证在满载情况下竖向挠度不超过规范允许值。桥梁宽度满足双人并行通行的要求，两侧边梁外边缘之间的净宽预留足够的通行空间，同时边梁上方预留的护栏安装孔位按照标准护栏立柱间距设置，现场安装时可直接装配标准化护栏构件。安装时仅需要在两侧通行位置浇筑混凝土承台，保证承台顶面水平度误差在允许范围内，即可将整体拼装完成的桥体吊装就位，端梁与承台之间通过预埋螺栓固定，无需复杂的现场调整作业，整体安装效率高，对周边施工环境的影响小。

从结构受力的合理性来看，双主梁的布局形式让荷载传递路径非常清晰，桥面荷载首先通过横向横梁传递到两根纵向主梁，再由主梁传递到两端支撑结构，整个传力路径没有冗余构件，钢材的力学性能能够得到充分发挥。针对FEA分析的需求，模型中所有构件的连接关系都做了符合实际受力的处理，比如焊接位置采用绑定约束模拟，螺栓连接位置根据受力情况采用相应的约束形式，确保仿真计算的结果能够真实反映结构在实际荷载下的应力、应变与挠度分布，设计人员可以基于该模型快速完成不同荷载工况下的受力验算，比如满载工况、偏载工况、水平风荷载作用下的结构响应，根据计算结果对构件截面厚度、加强板尺寸做针对性优化，在保证结构安全的前提下尽可能降低钢材用量，控制整体制造成本。
