特斯拉Model3半组电池封装金属外壳结构

　　在新能源汽车动力电池梯次利用、定制化改装以及电池包拆解重组的工程场景中，单组半容量动力电池单元的封装防护一直是结构设计环节的核心痛点之一，这款针对LR版特斯拉Model3半组电池设计的金属封装外壳，正是为解决半组电池无适配防护壳体、安装定位缺失、结构强度不足等实际工程问题开发的结构件。从实际应用场景来看，该外壳可覆盖三类核心使用需求：一是动力电池维修替换场景下，当原车电池包出现局部模组损坏，需拆分半组电池进行单独更换时，该壳体可作为独立封装单元，替代原电池包的局部封装结构，避免半组电池裸露带来的绝缘风险、结构磕碰风险；二是定制化电动车改装场景，比如小型电动场地车、低速电动载具、储能移动电源的开发中，采用成熟的车规级半组特斯拉电池作为能量源时，该壳体可直接完成模组的封装固定，省去从零开发电池壳体的建模与试制周期；三是电池测试实验场景，在对半组LR特斯拉Model3电池进行充放电性能测试、循环寿命测试、环境适应性测试时，该壳体可作为标准装夹载体，匹配现有测试台架的安装接口，保证测试过程中电池模组的结构稳定性。

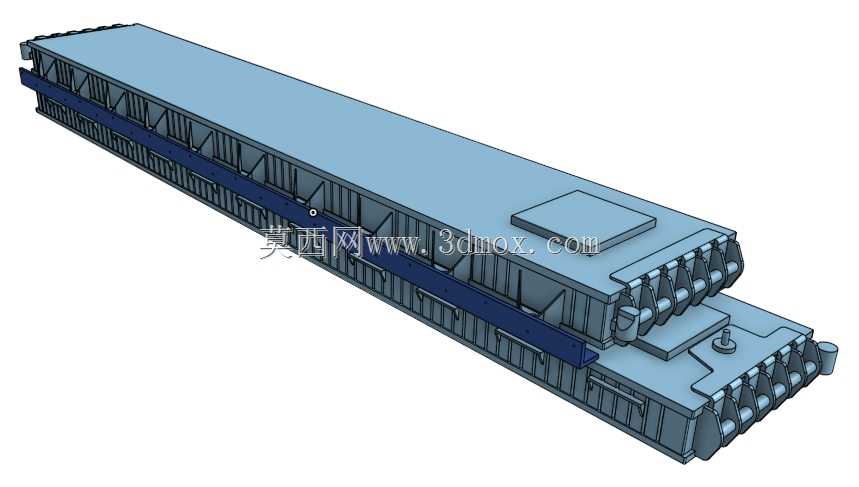

　　从产品功能特性来看，这款金属外壳首先满足车规级电池封装的结构强度要求，壳体主体采用弯折成型的金属板材作为承载基体，侧边设置连续的加强筋结构，可承受车辆行驶过程中纵向、横向的加速度冲击，避免电池模组在壳体内出现窜动；壳体侧边预留的连续安装孔位，一方面可实现上下半壳的螺栓锁紧固定，保证封装后的密封性，另一方面可作为外部安装接口，直接与车辆底盘、储能柜体的安装梁进行连接，无需额外设计转接支架。壳体顶部预留的凸起安装位，对应电池模组的高压接线端、通讯采样端的出线位置，可直接适配原有电池模组的接插件布局，避免封装过程中对线束的挤压、弯折，保证高压连接与信号采样的可靠性。壳体端部的格栅式结构，对应电池模组的散热通道，可保证电池工作过程中产生的热量顺利导出，避免封闭壳体带来的热量积聚问题，同时格栅结构可阻挡外部异物直接接触电池电芯端部，兼顾散热与防护需求。

　　从设计思路来看，这款外壳采用了逆向适配+正向优化的开发逻辑，首先通过对LR版特斯拉Model3半组电池模组的实际尺寸进行测绘，获取电芯堆叠后的整体外形尺寸、接插件位置、固定点坐标等核心参数，保证壳体的内腔尺寸与电池模组完全适配，装入后不存在多余旷量，也不会出现干涉卡滞；在此基础上，针对半组电池单独使用时的受力特点，对壳体的壁厚、加强筋位置进行了优化，相比原电池包的局部封装结构，适当提升了侧边的结构强度，因为半组电池单独使用时，没有原电池包其他模组的侧向支撑，需要壳体自身承担全部的侧向冲击力。同时设计时充分考虑了加工工艺性，壳体主体采用钣金弯折工艺即可成型，无需复杂的冲压模具，小批量试制时加工成本低、周期短，端部的格栅结构采用一体化切割成型，减少了后续的焊接组装工序，降低了加工过程中的形位公差累积。

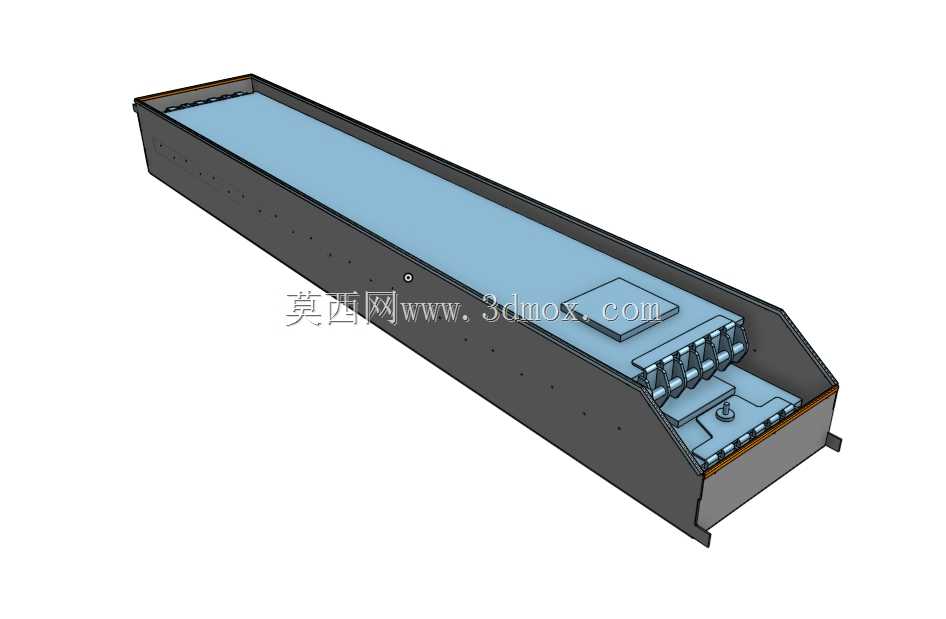

　　从外形尺寸与安装边界来看，壳体整体为长条形结构，长度方向完全匹配半组LR特斯拉Model3电池的堆叠长度，宽度方向预留了绝缘层的安装空间，可在壳体内壁贴合环氧绝缘板后再装入电池模组，保证金属壳体与电芯之间的绝缘性能满足高压安全要求；高度方向覆盖电池模组的全部高度，顶部盖板与电池模组上表面保留微小间隙，避免盖板直接挤压电芯表面的绝缘膜。安装边界方面，壳体底部为平面结构，可直接贴合在平整的安装基面上，侧边的安装孔位采用等间距排布，可适配不同间距的安装梁，通用性更强；端部的出线位置尺寸与原电池包的出线口尺寸保持一致，可直接复用原有的高压接插件固定座、采样线固定卡扣，减少改装过程中的零部件替换成本。需要注意的是，安装时需保证壳体与整车底盘之间的接地连接可靠，避免金属壳体出现悬浮电位带来的安全隐患，同时壳体与电池模组之间需预留均匀的绝缘间隙，避免局部位置绝缘层破损导致的漏电风险。
