超声速进气道流场实验验证结构设计

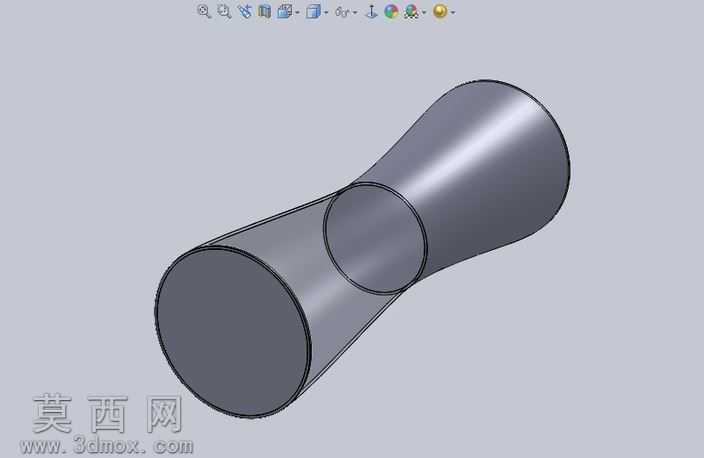

该结构采用三维参数化建模方式完成整体构建，建模过程以可压缩流体力学理论为核心设计依据，整体采用对称回转体构型，主体由入口等径直段、收缩收敛段、喉道过渡区、扩张扩散段四个核心功能区段组成，建模时对各段衔接位置做了平滑曲率过渡处理，避免流道壁面出现突兀折角，减少流体流经壁面时的不必要扰动。建模阶段预留了参数化调整接口，可根据输入的入口马赫数、入口直径参数，自动匹配计算对应工况下的最优喉道截面积，同步调整收缩段与扩张段的锥度比例，确保流道型线符合等熵流动的理论设计要求，适配不同来流条件下的超声速流场模拟需求。材质设置上，流道壁面统一赋予光滑金属材质，模拟无摩擦壁面的理想实验边界条件，渲染阶段采用半透明线框叠加实体着色的展示方式，既可以清晰呈现流道内部的型面变化特征，也能直观展示各段的壁厚均匀性，整体结构壁厚保持一致，满足实验模型的结构强度要求，不会因内部流体压力出现形变影响实验精度。结构设计上完全围绕超声速流场实验的需求展开，收敛段采用平滑收缩的锥面构型，用于将来流亚声速气流持续加速至喉道位置达到声速，扩张段采用缓扩型面设计，将喉道处的声速气流进一步加速至目标超声速马赫数，各段衔接位置做了圆角过渡处理，避免局部型面突变引发的气流分离问题。该模型可直接导入流体仿真模块开展流场计算，能够准确模拟无摩擦壁面条件下的气流加速过程，也可通过调整壁面粗糙度参数，模拟真实壁面摩擦条件下的边界层发展效应，观察边界层增厚引发的流道有效通流面积变化、喉道位置偏移等实际流动问题，帮助使用者理解可压缩流动中收敛-扩张结构的工作原理，掌握边界层效应对超声速流场的影响规律，为超声速进气道的原理验证、参数匹配设计提供可靠的仿真实验载体，也可作为流体力学相关教学的演示模型，直观展示拉瓦尔喷管的工作过程与超声速气流的加速特性。
