Teensy++2.0USB微控制器开发板三维建模

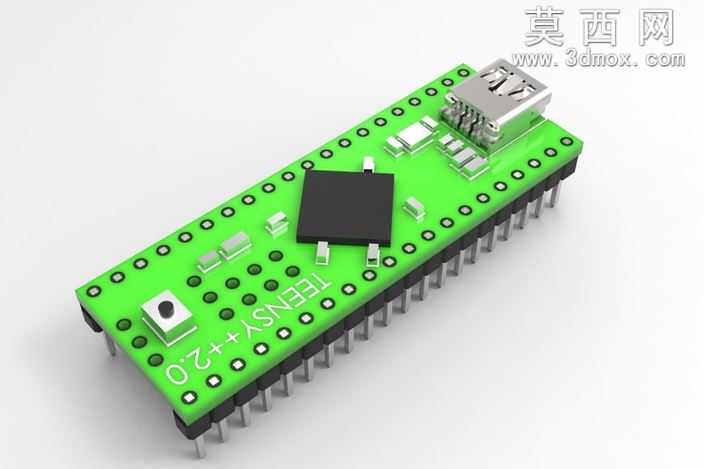

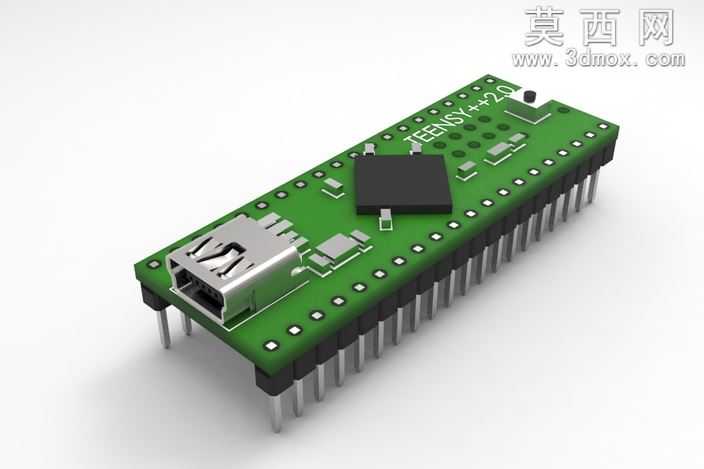

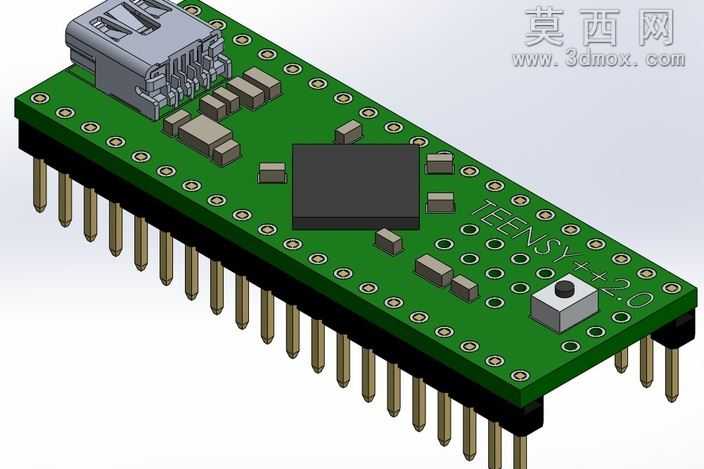

本作品为Teensy++2.0USB微控制器开发板的三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，采用SolidWorks完成全参数化建模，兼顾结构准确性与渲染真实度。建模初期先梳理开发板的整体层级结构，将模型拆分为PCB基板、主控芯片、Mini-B USB接口、直插排针、贴片阻容元件、功能按键、定位焊盘等独立子部件，遵循实物装配逻辑进行层级装配，确保各部件的相对位置、尺寸比例与实物完全一致。PCB基板建模时，先绘制双层板的轮廓草图，精准还原板身的圆角处理、边缘定位缺口，再通过拉伸命令生成1.6mm标准厚度的基板实体；基板表面的丝印层采用贴图映射方式还原TEENSY++2.0标识、元件位号、功能标注等细节，阻焊层赋予哑光深绿色材质，模拟真实PCB的阻焊油墨质感，同时通过细微的表面粗糙度参数调整，还原工业PCB板的微磨砂触感，避免塑料感过重。主控芯片建模采用多段拉伸组合方式，先绘制芯片本体的矩形轮廓，拉伸生成QFP封装的塑封主体，再对边缘做微小倒角处理还原真实芯片的注塑工艺特征；芯片引脚采用等距阵列命令生成，精准还原引脚的间距、长度与弯折角度，引脚部分赋予哑光锡金属材质，塑封主体赋予黑色半哑光塑料材质，还原芯片的真实外观。Mini-B USB接口建模还原了接口的金属屏蔽外壳、内部胶芯、接触弹片三层结构，金属外壳做0.2mm薄壁处理，表面做细微拉丝纹理，接触弹片还原弹性弯折结构，赋予亮面铜镀镍材质，胶芯部分赋予白色硬质塑料材质，精准还原接口的插接结构特征。直插排针建模先制作单根排针的模型，包含针身与塑料底座两部分，针身做两端倒角处理，根据开发板两侧排针的实际数量与间距做线性阵列，塑料底座赋予黑色尼龙材质，针身赋予亮锡金属材质，还原排针的插接功能特征。贴片阻容元件、功能按键等小型元件采用简化但特征准确的建模方式，在保证整体视觉效果的同时控制模型面数，提升模型的可编辑性与通用性。渲染阶段采用工作室柔光环境，调整光源角度突出板身元件的立体感，通过阴影与反射参数调整，让金属引脚、USB接口的金属部分呈现真实的反射效果，PCB板的哑光质感与元件的塑料、金属质感形成明确区分，整体渲染效果贴近实物拍摄观感。建模过程中严格遵循电子开发板的实际尺寸规范，所有元件的布局、间距均参考实物 datasheet 校准，确保模型可用于结构验证、3D打印外壳适配、产品展示等多种场景，模型导出的STL、STEP等格式可兼容多数三维编辑软件，满足不同使用需求。
