行程350电动推杆线性传动结构设计

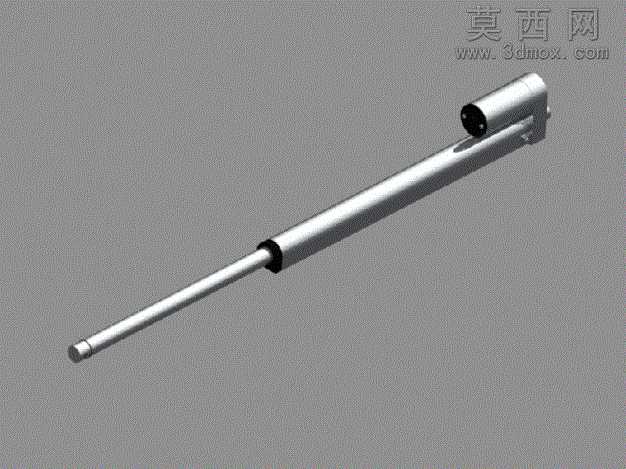

本作品为行程350规格的电动推杆三维建模成果，建模过程中严格遵循线性传动执行元件的实际工程尺寸比例，对推杆的各个组成结构进行了精细化还原。整体模型采用自上而下的设计思路搭建，首先确定推杆的总装基准轴线，依次完成驱动端壳体、内置传动转换组件、外伸缩套管、内滑动推杆、端部连接端头的独立建模，再通过同轴心、轴向限位等装配约束完成整体组装，确保各部件的运动干涉校验符合实际伸缩行程要求。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：驱动端金属壳体采用哑光银灰色金属材质，模拟铝合金压铸成型的表面质感，还原壳体表面的细微磨砂纹理；内外伸缩套管采用亮面镀铬金属材质，表现金属管材经抛光处理后的光滑反光特性，清晰呈现圆柱面的光影过渡效果；端部限位胶圈采用黑色哑光橡胶材质，还原橡胶件的低反光、略带粗糙的表面质感，与金属部件形成明确的材质区分。结构设计上，完整还原了电动推杆的典型传动逻辑，内置的旋转转直线运动结构做了简化但符合原理的建模表达，伸缩段的配合间隙按照实际装配公差设置，既保证模型外观的完整性，也能直观呈现推杆伸出、缩回的运动路径，驱动端的安装孔位、推杆端头的连接结构都按照通用安装尺寸做了准确建模，可直接用于自动化设备的布局装配参考。建模过程中对圆柱类特征采用旋转凸台命令生成，保证回转体的同轴度精度，壳体上的安装孔、定位槽采用切除拉伸命令完成，边缘做了符合工艺要求的微小倒角处理，避免模型出现尖锐的工艺不合理棱角，整体模型结构完整，细节表现到位，能够清晰展示该规格电动推杆的外观形态与装配关系，可用于自动化设备选型参考、传动方案演示、虚拟装配调试等场景。
