立式可调角度发动机冷却风扇结构设计

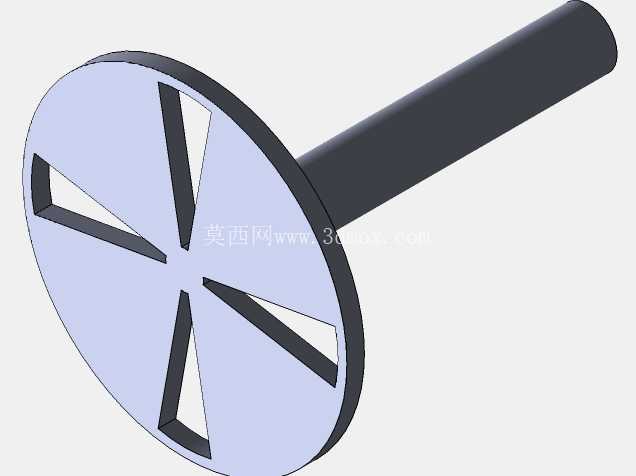

　　在小型通用动力、固定式内燃机测试台架以及户外作业动力单元的配套场景中，风冷系统的气流覆盖效率直接决定了动力核心的持续输出稳定性，这款带立式可调支架的发动机风扇，正是针对紧凑安装空间下的定向风冷需求完成的结构设计。不同于常规与发动机壳体直连的轴流风扇，该结构将风扇主体与支撑底座做了分体式设计，底座采用圆形配重结构，直径控制在适配多数台架安装孔位的范围内，底部预留的安装孔可直接通过螺栓固定在测试台架面板、动力单元旁的机架平面上，无需额外设计转接支架，能大幅减少现场安装的适配工作量。

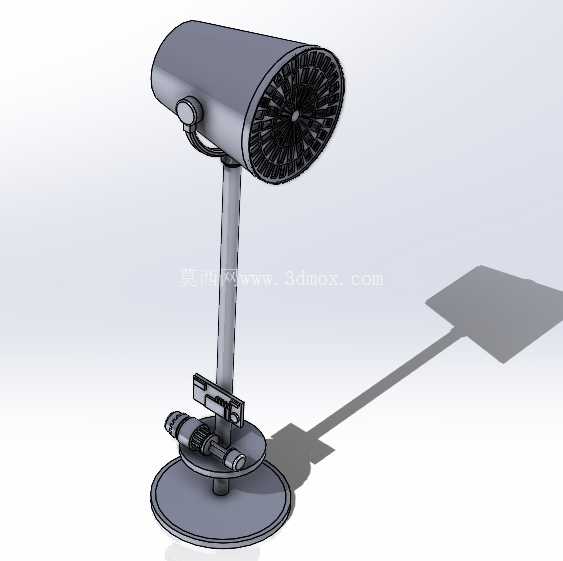

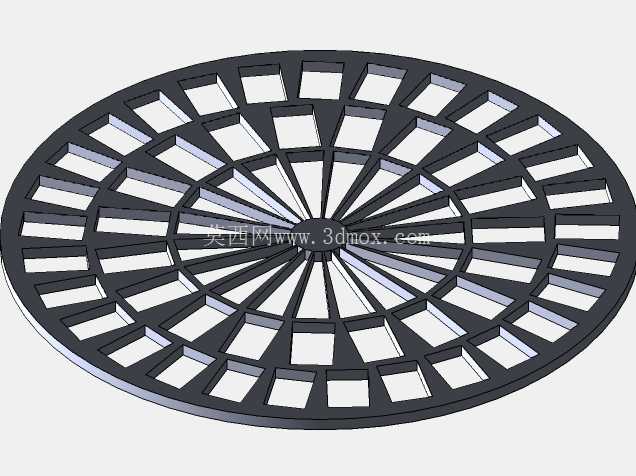

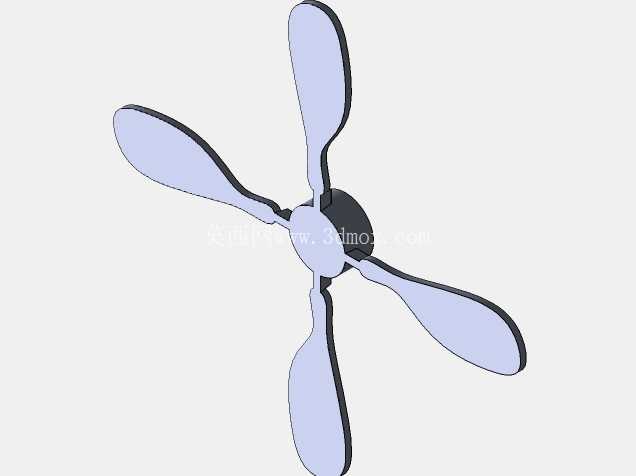

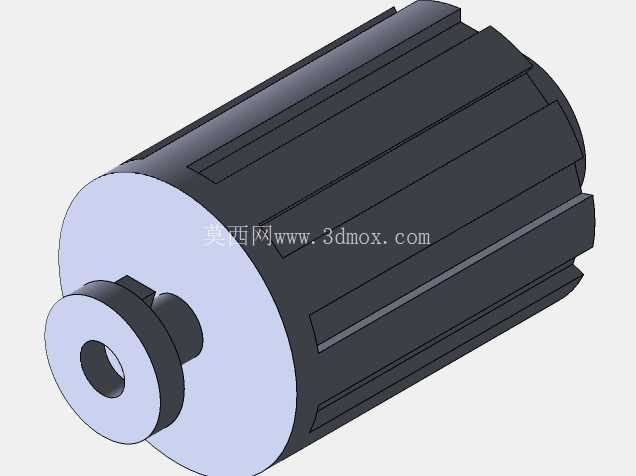

　　支架部分采用分段式金属杆结构，中间设置的锁紧旋钮可实现风扇主体的俯仰角度连续调节，调节范围覆盖水平向上30度到向下45度区间，能够根据发动机缸头、散热片的实际发热区域位置，灵活调整出风方向，避免常规固定风扇存在的气流覆盖盲区，尤其是针对V型双缸、单缸卧式等散热面布局不规则的发动机，可通过角度调整让气流直接冲刷核心发热区域，提升散热效率。风扇主体采用圆筒式导风罩设计，导风罩的长度与扇叶直径做了匹配优化，扇叶采用多叶片前倾式结构，在相同转速下能输出更高的静压，让气流可以穿透发动机密集的散热鳍片间隙，不会出现气流在散热片表面四散逃逸的问题；导风罩尾部的防护网采用密筋结构，既可以避免异物卷入扇叶造成损坏，也不会对进风效率产生明显阻碍。

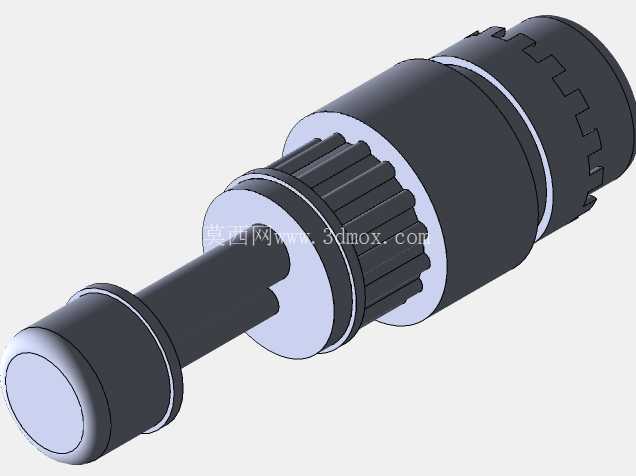

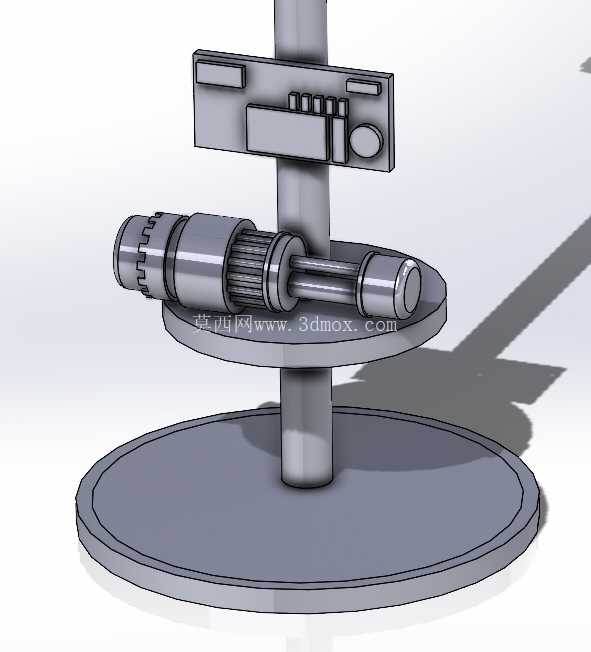

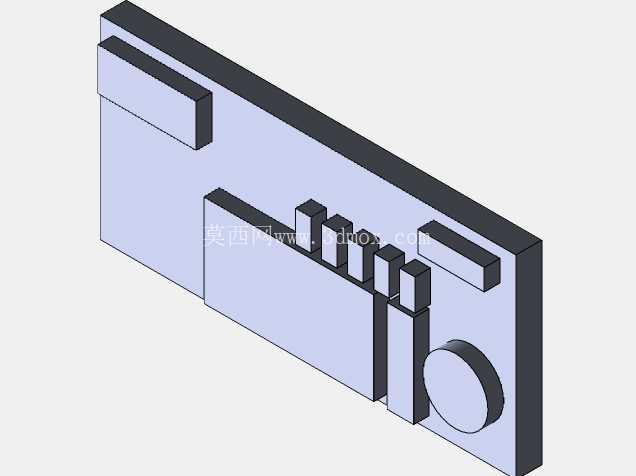

　　在结构细节上，支架与风扇主体的连接部位采用了阻尼转轴结构，调整角度后无需额外锁止即可保持当前姿态，频繁调整场景下的操作效率更高；底座上集成的走线卡扣可将风扇的供电线束沿支架杆体固定，避免线束靠近发动机高温区域出现老化破损，同时也能防止运转过程中线束被卷入扇叶。从安装边界来看，整体结构的最大高度处于常规台架设备的预留安装空间范围内，风扇主体的最大外径不会与周边的油管、线束支架产生干涉，在做布局设计时，仅需在底座安装位置预留出对应直径的平面区域，同时预留出风扇俯仰调整时的转动空间即可，无需对周边原有部件做大规模移位。

　　实际应用中，这类结构不仅可用于内燃机台架测试时的辅助冷却，也可配套在小型固定式发电机组、小型工程机械动力舱内作为补充散热部件，当原有自带风扇的散热能力不足以应对高负载持续运行工况时，可通过加装该风扇实现定向补风，降低动力核心的热负荷，减少因过热导致的功率衰减、部件磨损加剧等问题。设计过程中针对支架的受力做了校核，当风扇满负荷运转产生振动时，支架杆体的直径与壁厚选型可保证整体结构不会出现明显的共振摆幅，底座的配重重量也经过匹配，即使在不打固定螺栓的临时测试场景下，也不会因风扇运转的振动出现移位。扇叶与导风罩之间的间隙控制在合理范围内，既避免了运转过程中扇叶与罩体出现刮擦，也不会因间隙过大导致气流回流损失风压。
