落地式家用摇头送风风扇结构设计

日常民用与商用场景的通风降温需求中，落地式风扇是覆盖场景最广的空气调节设备之一，从家庭客厅、卧室到小型商铺、临时办公点位，都能见到这类设备的应用，它不需要复杂的安装工序，移动调整位置灵活，相比吊扇不占用顶部建筑结构，相比台扇拥有更高的送风高度与更广的覆盖范围，能够适配不同坐姿、站姿下的人体送风需求。

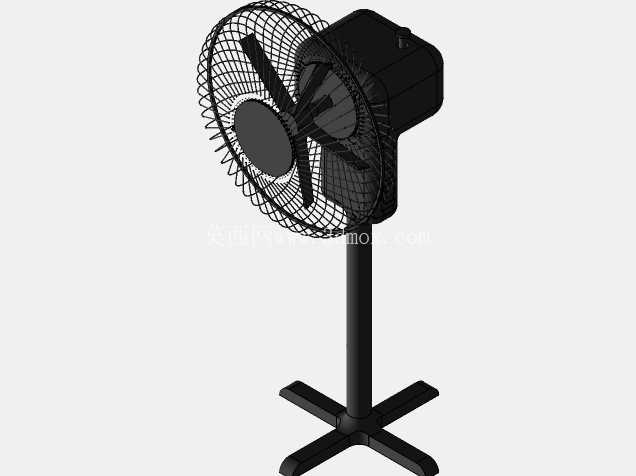

这款落地风扇的整体结构分为机头组件、立杆支撑、十字底座三个核心部分，设计阶段首先要考虑的是整机的稳定性，十字型底座采用四脚外伸的结构，四个支脚向四个方向均匀延伸，支脚末端的支撑点距离立杆中心的距离经过配重核算，即使机头调整到最大仰角、整机处于最高升降位置时，重心投影也完全落在四个支撑点围成的区域内，避免日常使用中误碰导致的倾倒风险。底座与立杆的连接采用嵌套式锁紧结构，立杆分为上下两段可伸缩结构，能够根据使用场景的需求调整送风高度，最低高度适配桌面旁就坐时的送风需求，最高高度可覆盖站立状态下的人体上半身区域，升降段的锁紧结构采用侧面旋钮压紧的方式，调整时不需要额外工具，徒手即可完成高度固定，锁紧后不会出现立杆下滑、机头晃动的问题。

机头部分是风扇实现送风功能的核心组件，包含后网罩、扇叶、前网罩、驱动电机、摇头机构、控制开关几个部分，网罩采用径向辐条加环形加强筋的结构，辐条的间隙控制在安全范围内，能够避免儿童手指伸入接触运转的扇叶，同时尽可能降低风阻，减少气流穿过网罩时的紊流噪音。扇叶采用三叶大倾角设计，叶型经过曲面优化，运转时能够推动更大体量的空气流动，在相同转速下获得更远的送风距离，同时叶根位置做了加厚处理，提升长时间高速运转下的结构强度，避免叶根应力集中导致的断裂风险。扇叶与电机输出轴的连接采用D型轴配合锁紧螺母的结构，安装对位方便，运转时不会出现扇叶打滑、偏心晃动的问题。

驱动电机固定在机头的后壳内部，电机的安装位设置了减震胶垫，能够吸收电机运转时产生的细微震动，避免震动传递到立杆、底座引发整机共振，降低运转噪音。摇头机构集成在电机与立杆的连接位置，能够实现机头水平方向的往复摆动，摆动角度覆盖120度范围，不需要手动调整风扇位置就能覆盖更大的送风区域，摇头机构的传动采用齿轮减速结构，摆动速度平缓，不会出现突然换向的顿挫感。机头的仰角调整采用阻尼转轴结构，用户可以徒手扳动机头调整上下送风角度，调整后依靠转轴的阻尼保持角度固定，不需要额外的锁紧结构，操作便捷。

设计过程中需要重点考量各部件的安装边界尺寸，网罩的最大直径决定了机头部分的横向占用空间，立杆的直径要兼顾结构强度与外观协调性，底座的支脚长度要在稳定性与占地面积之间找到平衡，避免支脚过长导致日常走动时容易绊脚。各部件的连接位置都做了止口定位设计，装配时能够快速对位，减少生产装配时的调整时间，网罩的固定采用外圈塑料卡箍加卡扣的结构，不需要螺丝就能完成前后网罩的固定，后续清洁扇叶时拆卸也十分方便。控制开关设置在机头后壳的顶部位置，用户站立或者坐立时都能够方便触达，开关档位覆盖停止、低速、中速、高速四个档位，同时集成摇头控制功能，操作逻辑简单直观，不需要复杂的学习成本。

从结构建模的角度来看，这款风扇的各个部件都做了合理的壁厚设计，塑料件的壁厚保持均匀，避免注塑生产时出现缩痕、翘曲的问题，各部件的拔模角度都按照注塑工艺要求设置，能够顺利完成脱模。金属立杆与塑料部件的连接位置都设置了限位筋，避免金属件与塑料件之间出现转动、窜动的问题，提升整机的结构可靠性。整机的走线全部隐藏在立杆与机头壳内部，外部没有明线，既提升了外观的整洁度，也避免电线外露引发的安全隐患。
