三叶曲面螺旋桨式风扇叶片结构设计

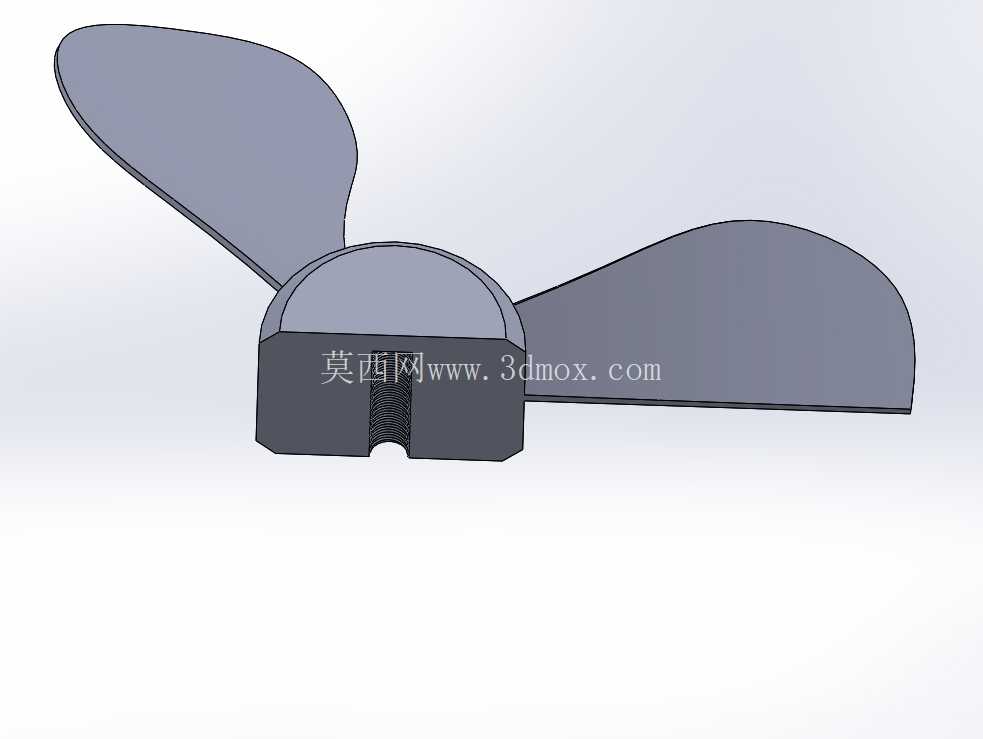

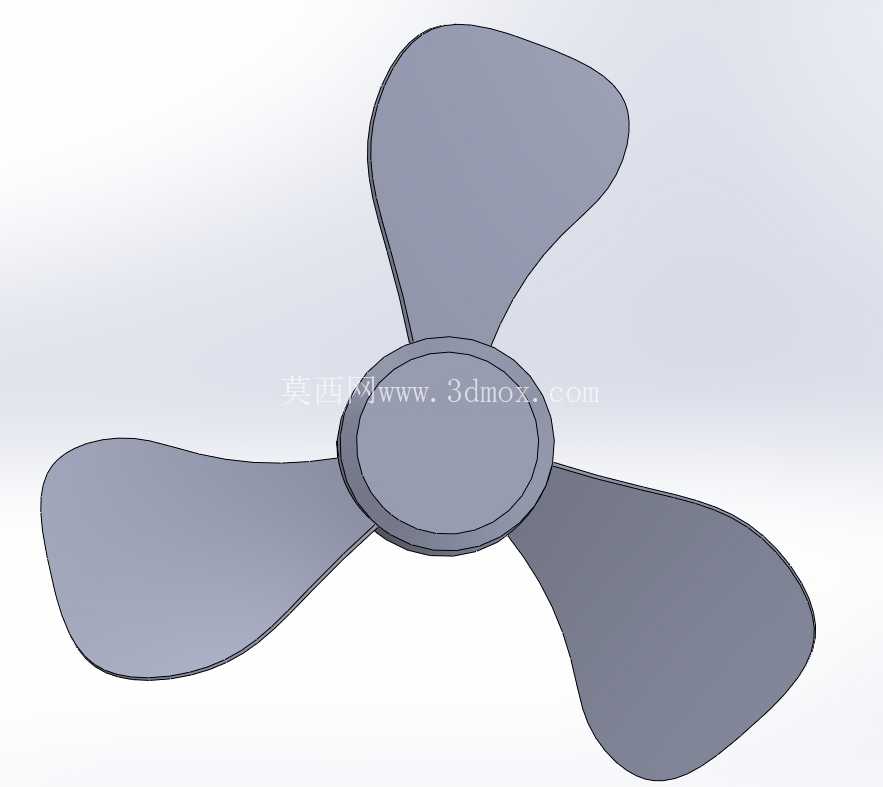

　　这款三叶螺旋桨结构的风叶部件，是通风送风类设备的核心做功元件，日常在民用台扇、落地扇、工业岗位送风装置、小型设备散热风道、道具仿真装置中都能见到同结构产品的应用。从结构设计逻辑来看，三片叶片沿中心轮毂周向120°均匀分布，这种排布方式首先能保证转动过程中的动平衡余量充足，避免单叶片或双叶片结构在中低转速下出现的径向力矩不均问题，降低整机运行时的振动传导，减少配套电机轴的径向载荷，延长驱动端的轴承使用寿命。叶片采用大曲率光滑曲面设计，叶根位置与轮毂做圆弧过渡衔接，没有应力集中的直角棱边，既可以降低注塑或压铸成型时的局部缩孔风险，也能在高速转动时减少叶根位置的应力集中，避免长期交变载荷下出现叶根断裂的失效问题。

　　叶片从根部到叶梢的弦长呈现渐变收窄的趋势，曲面扭角沿径向逐步变化，这种变扭角设计是为了匹配不同回转半径位置的线速度差异——靠近轮毂的位置线速度低，更大的扭角可以保证该区域的叶片同样具备有效推风能力，靠近叶梢的位置线速度高，适当减小扭角可以降低风阻损耗，避免叶梢位置产生过大的湍流噪音，同时提升整体的送风效率，在相同转速下获得更大的送风量与更均匀的出风覆盖范围。中心轮毂为带环形凸台的圆盘结构，中心预留的安装位可以适配不同规格的电机输出轴，轮毂的环形凸台既可以提升自身的结构刚度，避免轴孔位置在锁紧时出现开裂，也能作为安装定位基准，保证风叶装配后与电机轴的同轴度，减少转动时的端面跳动。

　　从安装边界来看，这类三叶风叶的轴向厚度较薄，径向尺寸覆盖常规家用风扇到小型工业散热扇的常用规格，安装时只需要保证叶片与前后护网或者风道壁面留有足够的安全间隙，避免转动过程中出现剐蹭，同时轴孔配合公差控制在过渡配合区间，既方便装配拆卸，也不会在转动时出现松旷打滑。在实际应用场景中，这类曲面三叶风叶相比平直叶片，送风的柔和度更好，不会产生生硬的柱状硬风，长时间直吹的体感舒适度更高，同时因为曲面的导风特性，出风的扩散角度更大，能够覆盖更大的送风区域；而相比多叶片的贯流风轮结构，三叶螺旋桨风叶的结构更简单，成型难度低，动平衡调校更方便，生产成本更低，适合大批量量产应用，在对成本控制较严格的民用通风设备、小型散热装置中应用十分广泛。

　　设计过程中需要重点校核叶片的曲面顺滑度，避免曲面出现局部凹凸导致的气流紊乱，同时要核算不同转速下的叶片形变余量，保证最大转速下叶片的形变量在安全间隙范围内，不会触碰周边结构件；另外叶梢位置做了小圆角钝化处理，既可以降低叶尖涡流产生的气动噪音，也能避免尖锐边缘带来的装配、使用过程中的划伤风险。轮毂背面通常会设计有径向的加强筋，连接轴孔位置与轮毂外缘，进一步提升轮毂的抗扭刚度，传递电机扭矩时不会出现轮毂开裂的问题，加强筋的高度与厚度根据额定转速下的扭矩大小匹配，不会过度增加零件重量导致动平衡难度上升。
