卧式承压储水罐体结构三维设计

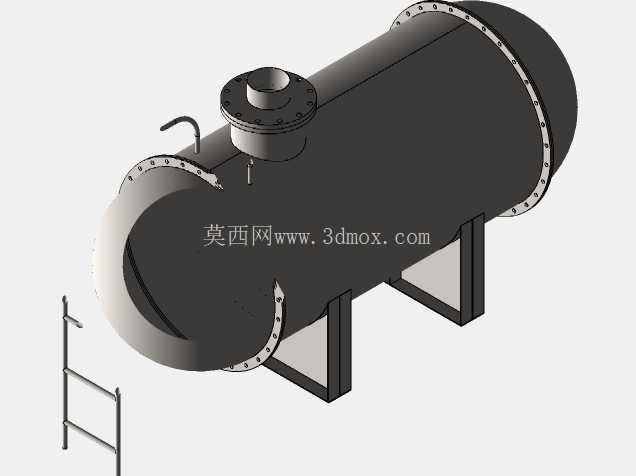

　　该卧式储水罐体的三维结构设计，首先锚定工业现场中工艺循环水暂存、低压供水缓冲、小型生产单元储水备压的核心应用场景，区别于立式储罐的占地特性，卧式布局更适配层高受限、安装空间横向延展的车间工况，比如中小型压铸生产线的冷却水循环单元、配套加工车间的生产供水缓冲段，都可采用该类罐体作为储水载体。从功能特性来看，罐体采用两端标准椭圆封头搭配圆柱形筒身的承压结构，筒身两端通过带螺栓孔的法兰圈实现封头与筒体的可拆卸密封连接，既满足低压工况下的结构强度要求，也方便后期检修时打开封头清理内部积垢、检查内壁腐蚀情况。

　　顶部设置的带法兰接口为主要进水通道，法兰盘的螺栓孔位按通用管道连接标准排布，可直接对接同管径的工业输水管道，旁侧的小口径弯管接口用于排气、溢流或者液位计安装，避免罐体进水时内部憋气导致输水不畅、压力异常。罐体底部采用两个对称的鞍式支座作为支撑结构，支座的立板与底板做了加厚处理，立板与筒身外壁采用贴合式弧面设计，保证支撑受力均匀分散到筒身壁面，避免局部应力集中导致罐体变形，支座底板预留安装孔位，可通过膨胀螺栓直接固定在混凝土设备基础上，安装时需保证两个支座的水平度偏差控制在合理范围内，防止罐体倾斜导致内部液位检测失准、局部积液。设计过程中首先根据储水容积需求确定筒身的内径与长度参数，再依据工作压力等级计算筒身壁厚、封头厚度以及法兰的螺栓规格数量，鞍式支座的间距设置避开筒身的应力集中区域，同时兼顾罐体整体的稳定性，避免满水状态下出现支座受力过载。筒身侧面预留的人孔结构采用快开式法兰连接，满足日常检修时人员进入内部清理、维护的需求，人孔的密封面采用凹凸面结构搭配密封垫片，保证低压工况下无渗漏。

　　从安装边界来看，该罐体的横向总长度包含两端封头外凸部分，安装时需在罐体两端预留足够的操作空间，用于法兰螺栓的拆装、封头的吊装检修，顶部接口上方需预留管道安装与阀门操作的空间，罐体侧边的爬梯结构为后期运维人员攀爬至顶部操作阀门、检查接口提供支撑，爬梯的步距与扶手高度符合工业设备操作的安全规范。结构建模时对所有法兰的螺栓孔做了阵列排布，保证孔位的同轴度与位置精度，避免实际安装时出现管道对接错位、螺栓无法穿入的问题，筒身与封头的焊接位置做了焊缝结构的简化处理，既体现实际加工的焊接工艺特征，也不会过度增加模型的冗余细节。

　　该罐体的结构设计兼顾了承压能力、安装便捷性与后期运维需求，所有接口尺寸均采用通用工业管道标准，可直接适配常规的工业输水系统，不需要额外做非标转接件，鞍式支座的高度设置也考虑了底部排污口的安装空间，罐体最低处可设置排污接口，方便定期排空内部积水、清理沉积杂质。在实际工况应用中，该类储水罐体可搭配液位传感器、压力变送器实现自动补水、压力恒定控制，作为生产供水系统的缓冲单元，有效降低供水管道的压力波动，避免水泵频繁启停导致的设备损耗，同时在临时停水时提供一定容量的备用水，保障短时间内生产工序不会因供水中断停滞。建模过程中对各部件的装配关系做了精准约束，法兰连接面的贴合、支座与筒身的位置匹配、顶部接口的同轴度都符合实际装配要求，可直接用于结构校核、安装模拟以及生产加工的图纸输出参考。
