法兰连接式手动截止止回两用阀结构

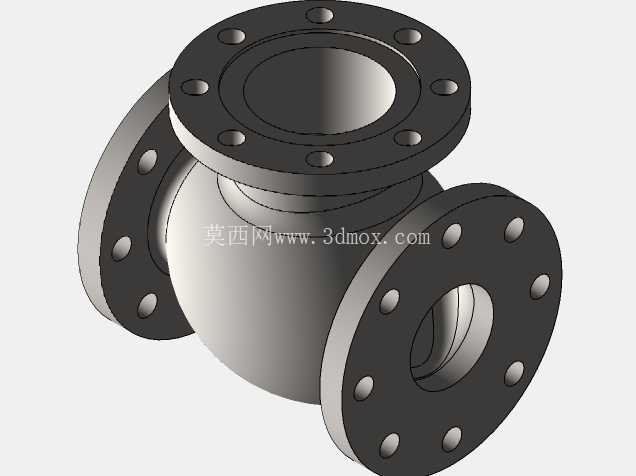

　　在工业流体输送管路系统中，这类兼具截止调节与止回功能的手动阀门，常被布置在泵出口、分支管路节点、介质流向需严格管控的工段，既可以通过顶部手轮操作实现管路通断与流量调节，也能在介质出现反向流动趋势时，依靠阀瓣自身重力与介质背压实现自动密封止回，避免下游介质倒流引发的泵叶轮反转、管路水锤、介质串混等工程问题，广泛应用在给排水、暖通循环、化工介质输送、油气储运等常规工业管路场景中。从结构设计逻辑来看，该阀门采用直通式法兰连接结构，阀体为整体铸造的球形流道结构，相比直角式流道的压力损失更小，介质流经阀腔时的流向转折更平缓，能有效降低湍流引发的管路振动与冲蚀磨损。

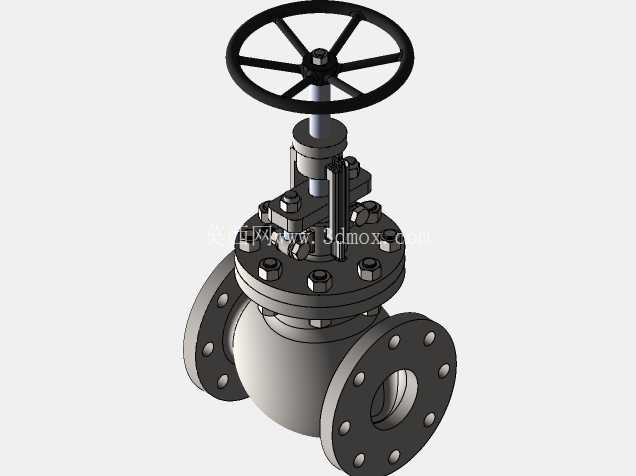

　　顶部操作机构采用轮辐式手轮，通过梯形螺纹阀杆带动阀瓣做升降运动，梯形螺纹的自锁特性可以让阀瓣停留在任意开度位置，满足不同工况下的流量调节需求，阀杆与阀盖之间设置填料密封结构，通过压盖螺栓的预紧力挤压填料实现阀杆动密封，避免介质从阀杆配合间隙处泄漏。中法兰连接部分采用螺栓紧固的密封结构，阀盖与阀体之间设置密封垫片，通过周向均匀布置的螺栓施加均匀预紧力，保证中腔在额定工作压力下的密封可靠性，法兰连接端的密封面采用突面结构，适配常规石棉橡胶垫、金属缠绕垫等通用管路密封垫片，安装时无需特殊定制密封件，降低现场安装的配件适配成本。从安装边界来看，该阀门的两端法兰尺寸符合通用管路法兰标准，法兰盘上的螺栓孔沿圆周均匀分布，安装时需保证两端管路的同轴度偏差在允许范围内，避免法兰密封面出现偏载引发泄漏；手轮操作的最小空间需满足手轮整周旋转的操作半径要求，手轮顶部到阀盖的高度尺寸决定了阀门竖直安装时的顶部操作空间预留量，现场布置时需在手轮上方预留足够的操作与维护空间，避免被周边管线、支架遮挡导致无法操作。

　　阀瓣的密封面采用堆焊硬质合金的设计思路，相比普通铜合金密封面的耐冲蚀、耐磨性能更优异，在频繁启闭或者介质带有微小固体颗粒的工况下，能有效延长密封面的使用寿命，减少阀门内漏的发生概率；阀杆表面做氮化处理，提高表面硬度与耐腐蚀性能，避免长期在潮湿或者腐蚀性介质环境下出现阀杆锈蚀卡涩，保证操作力矩的稳定性。在实际选型应用中，这类阀门需要根据管路的公称压力、介质温度、介质腐蚀特性匹配对应的阀体材质与密封件材质，常温清水工况可采用普通铸铁阀体，腐蚀性介质工况则需匹配不锈钢或者合金钢阀体，密封垫片也需要对应调整为耐腐材质。阀门的流向标识铸在阀体外侧，安装时必须严格按照介质流向标识安装，若反向安装不仅会导致止回功能失效，还会大幅增加阀门的操作力矩，甚至引发阀瓣脱落、密封面损坏等故障。日常维护时，可在不拆卸阀体两端法兰的情况下，通过拆卸中法兰螺栓将阀盖、阀杆、阀瓣整体取出，检查密封面磨损情况、填料老化情况，更换易损件后即可重新投入使用，维护操作便捷，无需整体切割管路，能有效降低管路系统的停机维护时间。

　　从建模细节来看，该三维结构完整还原了阀门的所有装配关系，包括手轮与阀杆的键连接、阀杆螺母与阀盖的配合、填料压盖的导向结构、阀瓣与阀座的密封配合面、法兰螺栓的布置位置，所有配合间隙都按照实际机械加工公差要求设置，既可以用于管路系统的三维布局干涉检查，也可以作为阀门结构学习、非标阀门改型设计的参考基础，帮助设计人员快速掌握这类手动截止止回阀的结构原理与装配逻辑，在做管路布置时提前预判安装空间、操作空间的预留需求，避免现场安装时出现空间不足、操作干涉等问题。
