佩尔顿式水轮机转轮叶片结构设计

冲击式水轮机组里，佩尔顿结构的核心做功部件就是这套带水斗的转轮，和混流、轴流这类反击式机型不同，它完全依靠高速射流的冲击力推动转轮旋转，不需要靠水流压差做功，因此特别适配高水头、小流量的山区水电站点位，在水头跨度从数百米到上千米的引水式电站里，这种结构的能量转换效率优势非常突出，哪怕是枯水期流量波动较大的工况，也能保持相对稳定的出力表现。

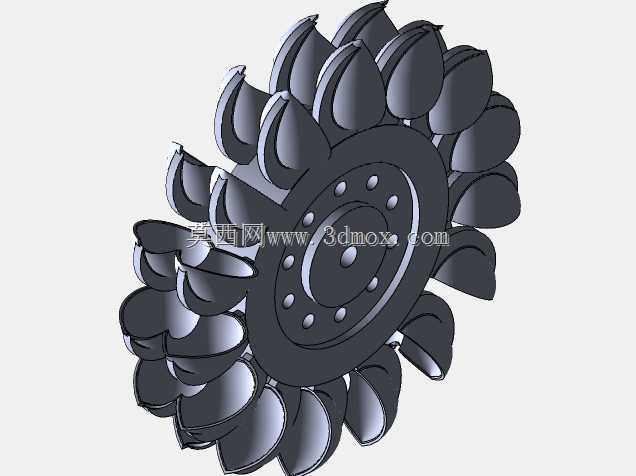

从结构设计逻辑来看，整个转轮的水斗沿轮盘周向均匀排布，每个水斗的内曲面都做了双碗式的流线修型，目的是让喷嘴射出的高速水柱正面冲击水斗中心分水刃后，能顺着曲面平滑转向180度左右反向流出，最大程度把水流的动能传递给转轮，减少出口余速带来的能量损失。分水刃的位置做了居中对称处理，边缘做了小圆弧过渡，避免长期受水流冲蚀出现锐角崩缺，水斗的根部和轮盘衔接位置做了大圆角加厚，这个位置是运行过程中应力集中最明显的区域，尤其是机组甩负荷或者紧急停机的瞬间，水斗承受的交变冲击力会达到额定工况的数倍，足够的过渡圆角能有效分散应力，降低根部疲劳开裂的风险。

轮盘中心的安装孔位做了同轴度公差约束，周边均匀分布的螺栓孔是用来和主轴法兰对接固定的，设计时孔位的分度误差控制在极小范围内，避免安装后出现动平衡超标，导致机组运行时振动过大。水斗的出水边做了薄化处理，但保留了足够的结构厚度，既不会因为过厚阻挡相邻水斗的进水，也不会因为过薄在长期含沙水流冲蚀下快速磨穿。整个转轮的外形尺寸需要匹配对应机组的喷嘴射流直径，水斗的开口宽度要比射流直径大出足够余量，保证射流在进入水斗时不会提前打在水斗边缘造成能量散射，同时相邻水斗之间的间距要经过严格计算，确保前一个水斗离开射流区域时，后一个水斗刚好能完整承接射流，不会出现射流直接打在轮盘空白区域的漏流情况。

在实际安装场景中，这类转轮的轴向安装位置需要和喷嘴中心严格对齐，偏差过大会导致射流偏斜，让单个水斗受力不均，长期运行会出现主轴偏磨、水斗单侧冲蚀严重的问题。水斗的曲面曲率是整个设计的核心，曲率过大会让水流转向阻力变大，曲率过小则无法让水流充分转向，动能回收效率会明显下降，建模过程中需要反复调整曲面的顺滑度，保证整个流道没有突兀的折角，避免局部出现气蚀。另外水斗的背面也做了流线修型，减少转轮在空气中高速旋转时的风阻损耗，尤其是高转速机组，这部分的损耗占比并不低，顺滑的背面轮廓能有效提升机组整体效率。

从运维角度考虑，这种整体式的转轮结构相比分体式水斗结构，安装精度更容易保证，没有额外的连接螺栓松动风险，适合长期连续运行的电站场景，设计时也预留了足够的磨蚀余量，在含沙量较高的流域运行时，即使水斗表面有一定程度的冲蚀磨损，也能在几个大修周期内保持结构强度，不需要频繁更换部件。建模过程中所有曲面都做了G2连续处理，既方便后续的数控加工编程，也能保证加工出来的水斗表面顺滑，减少水流流经时的局部阻力损失。
