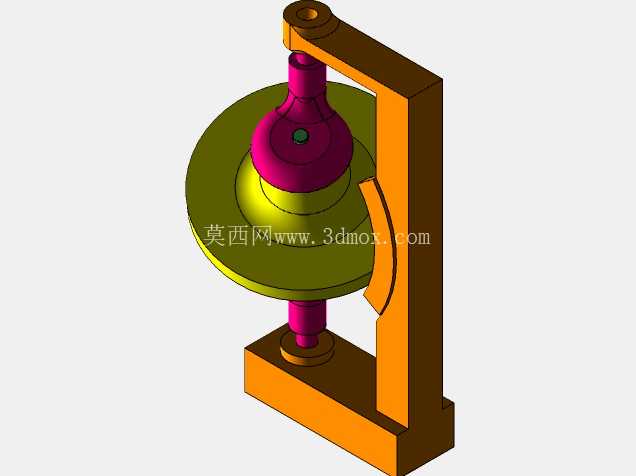

这套立式支撑回转结构,最初的设计切入点是小型桌面级回转演示装置的功能实现,核心要解决的是小载荷下回转部件的稳定支撑、无卡滞转动以及开放式展示的需求,常见于机械原理教学演示、小型工艺品动态展示、轻型物料回转定位工位等场景。从结构布局来看,整体采用单侧C型立式支撑框架,框架上下两端设置同轴的安装定位座,回转组件的上下轴端分别嵌入对应定位座内,这种单侧开放式的布局,既保证了回转部件的安装同轴度要求,又能让回转区域完全暴露在可视范围内,方便观察回转过程中的部件运动状态,同时也便于对回转部件进行快速更换与调试,相比双侧封闭支撑结构,在演示类场景下的可视性优势非常明显。
回转主体部分采用阶梯式盘状结构设计,中心回转轴与上下支撑座的配合段预留了合理的配合间隙,既不会因为间隙过大出现回转晃动,也不会因为间隙过小导致转动卡滞,轴端与支撑座之间可根据实际使用需求加装减磨垫片或者微型轴承,进一步降低转动阻力,适配不同转速下的使用要求。盘状主体的外缘做了加厚处理,提升回转过程中的转动惯量稳定性,当施加初始转动力后,能够维持更长时间的匀速转动状态,减少外力频繁介入的需求。中心凸起的定位段采用锥面过渡结构,既可以作为演示时的视觉焦点标识,也能够适配不同规格的配套演示附件,通过锥面的自定心特性实现附件的快速装夹定位,不需要额外的锁紧结构就能满足轻载下的固定需求。
支撑框架采用L型折弯加侧部加强筋的结构形式,底部安装面为平整矩形结构,可直接通过螺栓固定在工作台面或者展示台面上,安装时只需要保证底部平面的水平度,就能让上下支撑座的同轴度满足设计要求,不需要复杂的调校过程。框架的竖直臂厚度经过受力校核,在承受回转部件的全部重量以及转动过程中的轻微径向载荷时,不会出现明显的形变,保证上下定位孔的同轴度始终处于允许公差范围内,避免长期使用后出现轴孔偏磨导致的转动卡滞问题。侧部的弧形限位块设置在竖直臂朝向回转盘的一侧,其弧形轮廓与回转盘的外缘轮廓相匹配,既可以作为回转行程的硬限位,防止回转部件转动角度超出预设范围,也能够在意外受力时阻挡回转盘脱出,提升结构使用的安全性,同时弧形的接触面不会在限位接触时对回转盘外缘造成磕碰损伤。
从安装边界尺寸来看,整体结构的占地宽度仅相当于一张A4纸张的宽度,高度不超过300毫米,完全适配桌面级的安装空间,不需要预留过大的操作维护空间,日常维护只需要定期在上下轴孔配合处添加少量润滑脂,就能保证长期转动顺畅。在实际教学场景中,这套结构可以用来演示回转运动的同轴度要求、转动惯量对运动稳定性的影响、支撑结构刚度对回转精度的作用等机械原理知识点,学员可以直观观察到不同配合间隙、不同润滑状态下回转运动的状态差异;在小型工艺品展示场景中,只需要在回转盘上加装低转速的微型驱动组件,就能实现展品的匀速回转展示,开放式的结构不会遮挡展品的展示面;在轻型加工工位上,这套结构可以作为小型工件的回转定位台,配合定位销实现工件不同加工面的快速切换,因为单侧开放的结构,工件上下料的操作空间非常充足,不会被支撑结构干涉操作动作。
设计过程中特意规避了复杂的专用零部件,所有结构件都可以通过常规的铣削、车削工艺加工完成,不需要开模或者特殊加工工艺,加工成本低,制作周期短,非常适合小批量制作或者个人DIY制作。各部件之间的装配关系简单,没有复杂的传动链路,装配时只需要按照定位关系依次组装,不需要专用的装配工装,普通的机械装配人员就能在短时间内完成整套结构的组装调试。结构的容错率较高,即使个别部件的加工尺寸存在小范围的公差偏差,也可以通过调整垫片、修磨接触面的方式补偿公差,不会因为小的加工误差导致整套结构无法使用,这对于教学场景下的学员拆装练习、非专业加工条件下的制作都非常友好。
