台式机机箱轴流散热风扇结构设计

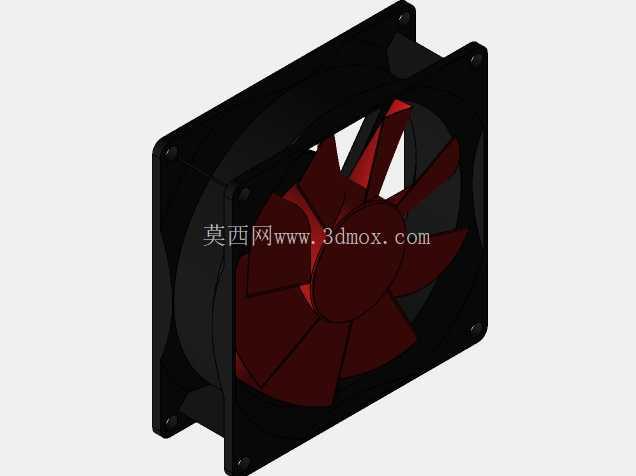

　　从结构设计逻辑来看，这款风扇采用标准方形外框搭配七叶后倾式扇叶的组合，外框四个角预留了标准安装孔位，孔位间距遵循消费电子散热配件的通用安装规范，可直接适配80mm、90mm、120mm等常规机箱风扇位的安装尺寸，安装边界预留了足够的螺丝沉头空间，不会出现安装后扇叶擦碰外框或者机箱钣金的问题；外框侧边做了加厚的导流筋设计，既可以提升外框的结构强度，避免长期运行受震动产生形变，也能对进出风的气流做规整，减少边缘紊流带来的风噪损耗。在消费电子与工业电控设备的散热体系里，轴流散热风扇是风冷方案里应用最广的基础组件，这款电脑风扇的结构设计完全围绕小空间内的高效风冷需求展开，日常应用场景覆盖台式机机箱进排风、CPU风冷散热器配套、工控机柜体通风、小型服务器节点散热、桌面DIY散热改装等多个领域，核心作用是通过定向气流带动，将发热元器件表面堆积的热空气快速置换，避免芯片、电容、功率器件因结温过高触发降频、老化甚至烧毁的问题。

　　扇叶部分采用曲面弧度优化设计，每片扇叶的安装角从叶根到叶尖做渐变处理，叶根部分角度偏大保证足够的送风压力，叶尖部分角度收窄降低切割空气的噪音，配合中心的轮毂结构，能在相同转速下实现更高的风量输出，同时把运行风噪控制在人耳可接受的区间。扇框与扇叶的配合间隙控制在毫米级，既不会因为间隙过小导致热胀冷缩后出现扇叶卡滞，也不会因为间隙过大产生气流回流损失风压。中心的电机安装位做了同心度定位结构，保证转子装配后动平衡精度达标，避免高速运转时出现偏心震动，长期运行也不会产生额外的结构疲劳。

　　从实际选型适配的角度来说，这类风扇的安装不需要额外的转接支架，只要对应安装孔位锁上自攻螺丝或者使用橡胶减震钉就可以固定，接线端预留标准的供电接口定义，可直接对接主板上的风扇插针，支持转速调速功能，能根据设备内部的温度动态调整运行转速，平衡散热效率与运行噪音。在建模过程中，这类结构需要重点关注几个核心公差：首先是外框安装孔的位置度公差，必须保证四个孔的中心距误差控制在0.1mm以内，否则会出现安装孔位错位无法装配的问题；其次是扇叶与外框内壁的同轴度公差，要保证整圈间隙均匀，避免运行时出现扫膛问题；另外扇叶的动平衡校准是建模后生产环节的核心要点，每片扇叶的重量差需要控制在极小的范围内，才能保证3000转以内的运行区间不会产生明显的共振。很多新手建模时容易忽略外框边角的倒角设计，实际量产中如果边角是直角结构，不仅安装时容易划伤操作人员，注塑生产时也容易出现应力集中导致的边角开裂问题，这款风扇的外框所有锐边都做了R角过渡，既提升了装配安全性，也优化了注塑成型的工艺性。从气流组织的角度来说，这类轴流风扇的出风是带有一定旋向的，在机箱风道设计中如果采用前进后出的常规布局，同方向安装的风扇可以形成连贯的风道，避免气流对撞产生的风阻，这款风扇的外框上做了风向标识，安装时可以快速识别进出风方向，减少装反的概率。

　　扇叶的材质一般选用PBT或者ABS工程塑料，具备足够的韧性与耐热性，长期在60度以内的机箱环境下运行不会出现形变脆化的问题，外框同样采用阻燃级塑料材质，满足电子设备的阻燃安全要求。在做结构验证的时候，需要模拟风扇长期运行的震动工况，检查外框安装脚的疲劳强度，避免长期震动后安装脚断裂导致风扇脱落；同时也要模拟不同转速下的气流场分布，验证扇叶弧度设计是否能达到预期的风量风压参数，避免出现设计值与实际测试值偏差过大的问题。对于三维建模从业者来说，这类风扇模型的建模难点在于扇叶的曲面构建，不能简单用拉伸或者旋转命令生成，需要先绘制叶根与叶尖的翼型截面，再通过放样或者曲面扫描生成连续的扇叶曲面，保证曲面的光顺度，否则后续做模流分析或者3D打印验证的时候会出现曲面断层的问题；另外外框上的加强筋、安装孔、走线槽这些细节结构也不能省略，这些细节直接决定了模型是否能用于实际生产参考，而不是仅做外观展示用。
