直列四缸发动机曲柄活塞配合结构

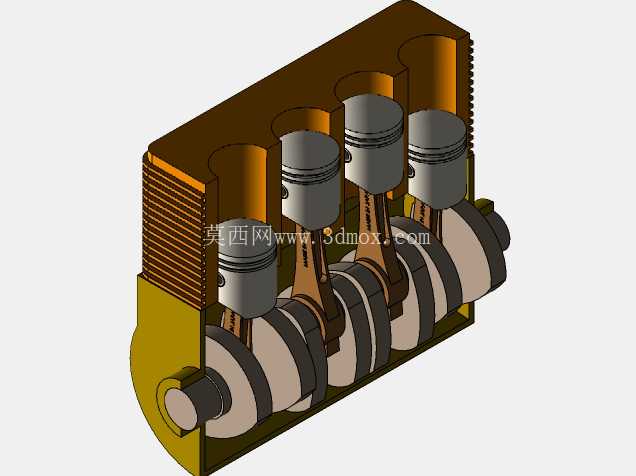

　　这套结构模型还原了往复式内燃机核心的曲柄活塞配合单元，是小排量动力设备中应用最广泛的直列四缸布局形式，常见于家用乘用车、小型工程机械、通用发电机组等需要持续输出旋转动力的场景。从实际工况来看，这套组件承担着将燃料燃烧产生的直线推力转化为曲轴旋转扭矩的核心功能，整个配合精度直接决定了动力输出的平顺性、机械损耗水平以及整机运行寿命。

　　设计层面首先考虑的是缸体与曲轴的同轴度约束，四个气缸呈等距直线排布，相邻缸的曲柄销呈180度相位差布置，能保证四个活塞的往复惯性力在曲轴旋转过程中实现两两抵消，大幅降低整机运行时的一阶振动，不需要额外加装大尺寸平衡轴就能满足民用动力设备的振动控制要求。活塞部分采用了裙部减摩设计的建模思路，活塞销孔的位置略偏于活塞承压面一侧，能避免活塞在上下止点换向时对气缸壁产生拍击异响，活塞环槽的位置预留了气环、油环的安装空间，建模时严格按照实际装配间隙预留了环与槽的配合余量，不会出现运动干涉问题。

　　连杆部分采用了工字形截面的结构设计，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动件的质量，减少曲轴旋转时的惯性负载，连杆大头采用剖分式结构，方便与曲轴曲柄销进行装配，轴瓦位置的安装边界严格按照配合公差要求建模，保证装配后连杆能在曲柄销上灵活转动无卡滞。曲轴部分的主轴颈与曲柄销之间采用大圆角过渡设计，能有效分散应力集中，避免长期交变载荷下出现曲轴断裂的失效问题，曲轴输出端预留了飞轮、正时齿轮的安装定位面，输入端的结构也匹配了正时链轮、机油泵驱动齿轮的安装尺寸，能直接对接整机前端轮系的设计需求。

　　气缸体部分的建模还原了实际水冷机型的外壁散热鳍片结构，相邻气缸之间的壁厚满足冷却水道的布置空间要求，缸体下端的曲轴箱安装面与曲轴主轴颈的同轴度公差在建模时做了严格约束，保证装配后曲轴转动灵活无偏磨。整个组件的运动配合逻辑完全按照实际发动机的工作循环设置，活塞运行到上止点时的燃烧室余隙高度、活塞在下止点时的裙部避让空间都做了精准校核，不会出现运动过程中活塞碰撞气门、连杆碰擦缸体底部的问题。

　　从安装边界来看，这套核心组件的外形尺寸适配1.0L-1.6L排量的自然吸气机型，缸心距的设计预留了足够的缸壁强度余量，既可以适配铸铁缸体的强度设计要求，也能满足铝合金缸体镶缸套的结构设计需求。对于结构设计从业者来说，这套模型可以直接作为动力单元核心结构的设计参考，在进行小型动力设备开发、教学演示模型制作、机械原理课程设计时，能直接复用这套成熟的曲柄连杆配合尺寸逻辑，不需要从零开始进行运动干涉校核，大幅缩短前期结构设计的周期。建模过程中对各个运动副的配合间隙都做了符合工程实际的设置，不是单纯的外观模型，能直接导入运动仿真模块进行曲柄连杆机构的运动学分析，输出活塞运动速度曲线、曲轴受力变化曲线等关键仿真参数，为后续的零部件强度校核、动力输出特性匹配提供准确的三维模型基础。
