4厘米规格压铸式蝴蝶铰链结构设计

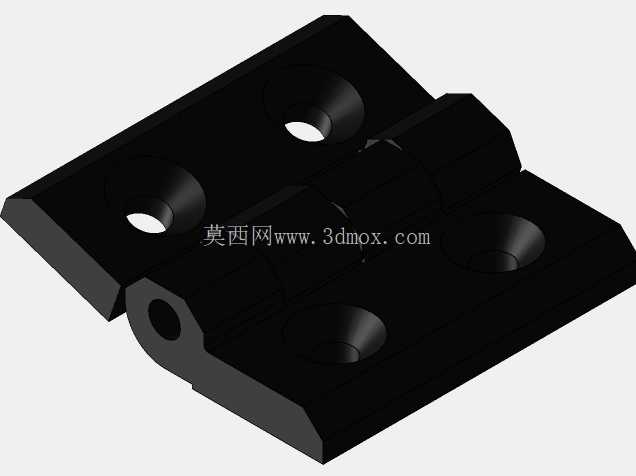

日常做设备结构设计时，这类小尺寸蝴蝶铰链的选型和建模往往最容易被忽略，但实际在机柜、小型防护舱、设备检修门这类场景里，铰链的安装适配性、开合耐久性直接影响整套设备的使用体验。这次做的4厘米规格蝴蝶铰链，是针对小型封闭舱体的安装需求设计的，整体采用对称式双页结构，中间通过卷边销轴结构实现铰接，开合角度可以覆盖常规检修门0到180度的开启需求，不会出现页片干涉的问题。

从实际使用场景来看，这类小尺寸铰链多用于电气控制柜侧门、小型设备观察窗、户外接线箱盖板这类对安装空间有严格限制的位置，相比长条形合页，蝴蝶型的页片展开面积更大，单位面积的受力分布更均匀，即使是薄钣金门体安装后，也不容易出现页片拉扯变形、门体下垂的问题。设计的时候特意把页片上的安装孔做了沉头处理，四个安装孔分别布置在两个页片的对角位置，沉头深度刚好适配常规的十字盘头螺丝，安装后螺丝头不会突出页片表面，避免门体开合时螺丝剐蹭门框或者周边线缆。

结构设计上，中间的铰接卷边采用了整卷包轴的结构，没有做分体式的卡扣设计，压铸成型后卷边的同轴度可以控制在0.05毫米以内，销轴装配后开合的阻尼感均匀，不会出现松旷或者卡滞的问题。页片的边缘全部做了R1.5的圆角处理，没有尖锐的冲切毛边，不管是生产装配环节还是后期设备维护，都不会划伤操作人员的手部。整体的外形尺寸控制在40毫米见方的安装边界内，闭合状态下整体厚度只有6毫米，突出安装面的高度极低，不会占用舱体内部的走线空间，对于内部空间紧凑的小型设备来说，这个尺寸边界刚好可以避开内部的元器件布置区域，不需要额外给铰链预留避让空间。

建模的时候特意考虑了压铸工艺的成型需求，页片的壁厚均匀控制在2.5毫米，没有出现壁厚突变的位置，避免压铸成型后出现缩孔、翘曲的缺陷。铰接位置的卷边壁厚和页片保持一致，销轴孔的配合间隙留了0.1毫米，既保证开合顺畅，又不会因为间隙过大导致门体晃动。页片背面和安装面接触的位置做了0.2毫米的微凸平面，安装时即使安装面存在轻微的平面度误差，也可以通过螺丝锁紧让页片和安装面完全贴合，不会出现安装后铰链翘曲、开合阻力大的问题。

从安装适配性来说，这个尺寸的铰链单页承重可以达到15公斤，常规2毫米厚的钣金门，单扇门安装两个这种铰链就可以满足承重需求，不需要额外增加支撑铰链。安装孔的孔距做了通用化设计，和市面上同规格的压铸蝴蝶铰链安装孔位完全互换，后期设备维护更换的时候不需要重新在门体上打孔，直接替换就可以使用。开合寿命按照工业级设备的使用要求设计，正常开合频次下可以达到五万次以上的使用寿命，铰接位置不需要额外加注润滑油，压铸锌合金的材质本身自润滑性较好，长期使用也不会出现锈蚀卡滞的问题，即使是在户外有少量凝露的环境下使用，也能保持稳定的开合性能。

实际做结构验证的时候，特意模拟了门体安装后的受力情况，在页片最外端施加150牛的垂直载荷，页片的最大变形量只有0.12毫米，远低于行业要求的0.5毫米变形阈值，不会因为长期承重出现页片弯折的问题。沉头孔的位置做了加厚处理，螺丝锁紧时的压紧力可以均匀分散到整个页片上，不会因为锁紧力过大导致页片在沉头孔位置开裂。中间销轴的两端做了翻边铆接处理，装配后销轴不会从卷边里脱出，不需要额外加装卡簧或者定位销，减少了装配的零件数量，也降低了后期使用过程中零件脱落的风险。
