工业设备控制用HAWK款电气操作箱

　　这款电气操作箱体主要面向中小型工业生产设备的就地控制场景，常见于机加工工位辅助设备、小型物料输送线、单机配套的工艺装备旁，作为设备端的直接操作与配电载体，承担本地启停控制、运行状态指示、紧急分断的核心功能，无需额外搭建独立控制柜即可完成单台设备的配电与操作回路集成，适合设备集成商做单机配套时快速选型套用，减少从零开始设计电控箱体的重复工作量。

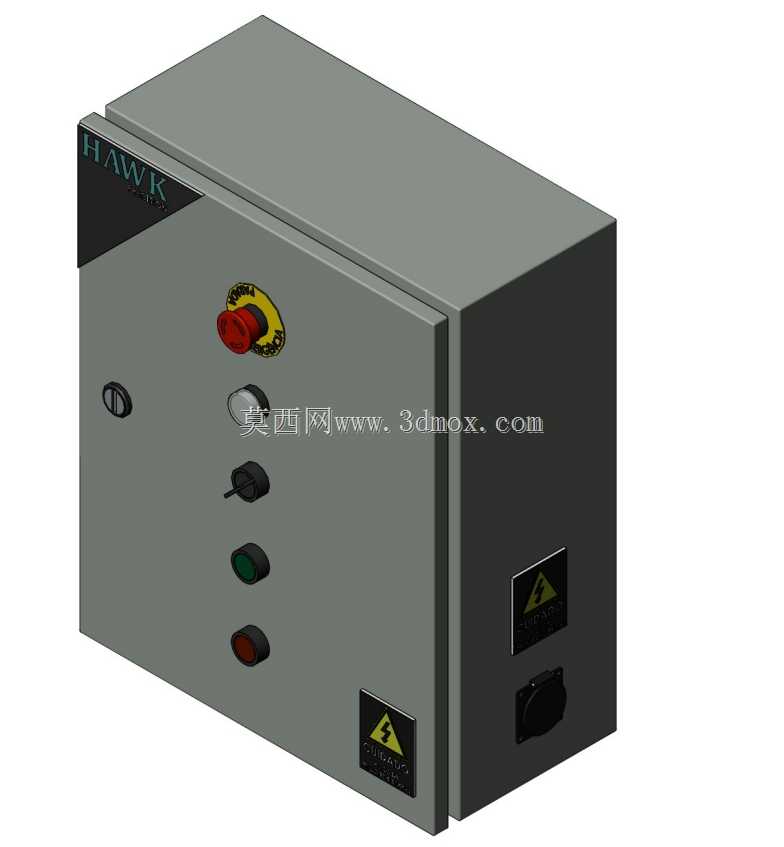

　　从功能配置来看，箱体正面集成了带警示护圈的红色急停按钮，布置在操作区最上方的醒目位置，符合安全操作规范中急停元件易触及、易识别的要求，按下后可直接切断设备控制回路主电源，实现紧急状态下的快速停机；急停下方依次布置了功能选择旋钮、绿色运行指示灯、红色故障/停止指示灯，旋钮可用于切换设备手动/自动运行模式，指示灯分别对应设备的运行、故障状态，操作人员在工位旁无需打开柜门即可直观掌握设备运行状态，完成常规操作。箱体侧面预留了线缆进出的格兰头安装位，底部也可根据现场布线需求开设进线孔，适配不同方向的走线场景，柜内预留了标准DIN导轨安装位，可直接安装小型断路器、交流接触器、接线端子等常规低压电器元件，无需额外加工安装结构。

　　设计过程中优先考虑了现场安装的适配性，箱体采用壁挂式安装结构，背部预留了四个挂装孔位，可直接固定在车间墙面、设备机架侧面或者独立支架上，整体外形方正，边角做了小圆弧过渡处理，既避免尖锐边角造成的磕碰伤害，也能提升箱体的结构刚度，减少薄钢板焊接后的变形量。柜门与箱体之间采用内嵌式合页连接，配合一圈密封胶条可达到基础的防尘防溅等级，适配车间内多粉尘、少量切削液飞溅的常规生产环境，柜门带锁结构可避免非授权人员随意打开柜门触碰内部带电元件，满足车间用电安全的基本要求。

　　尺寸设计上充分考虑了内部元件的排布空间，柜内净空可容纳最多6个模数的低压电器元件排布，同时预留了接线与走线的空间，不会出现元件拥挤导致接线困难、散热不畅的问题；箱体外部突出的操作元件高度控制在合理范围，避免现场搬运、设备操作过程中误碰按钮造成设备异常停机。正面的操作元件排布遵循操作频率与安全优先级逻辑，最常用的启停相关指示与操作元件布置在人手最易触及的高度区间，急停按钮突出于其他操作元件，即使在视线未完全聚焦的紧急状态下也能快速触达。

　　建模过程中还原了箱体的所有安装接口与操作元件的位置关系，结构工程师在做设备整体布局时，可直接套用该模型确认电控箱的安装空间、操作距离是否符合人机工程要求，也可基于该模型快速调整元件排布、开孔位置，适配具体项目的定制化需求，无需从零开始绘制箱体结构与操作元件，大幅缩短单机设备电控部分的设计周期。模型中还原的警示标识位置、元件间距都符合低压电控设备的常规设计规范，可直接作为同类电控箱设计的参考模板，减少设计过程中规范核对的重复工作。
