家具连接用销钉及配套外壳结构设计

在家具批量生产的装配环节，连接构件的精度与结构合理性直接决定成品的装配效率与长期使用稳定性，这类销钉与配套外壳的组合结构，正是针对板式家具、定制柜体的现场装配与工厂预装场景开发的核心连接部件。从实际应用场景来看，该构件主要用于家具板件之间的隐形式连接，替代传统外露的螺丝连接件，保证家具外观面的完整性，同时兼顾可拆卸重复装配的需求，在定制衣柜、模块化沙发、办公工位隔断等产品的装配环节应用广泛，能够适配16-25mm厚度的常规家具板材安装需求。

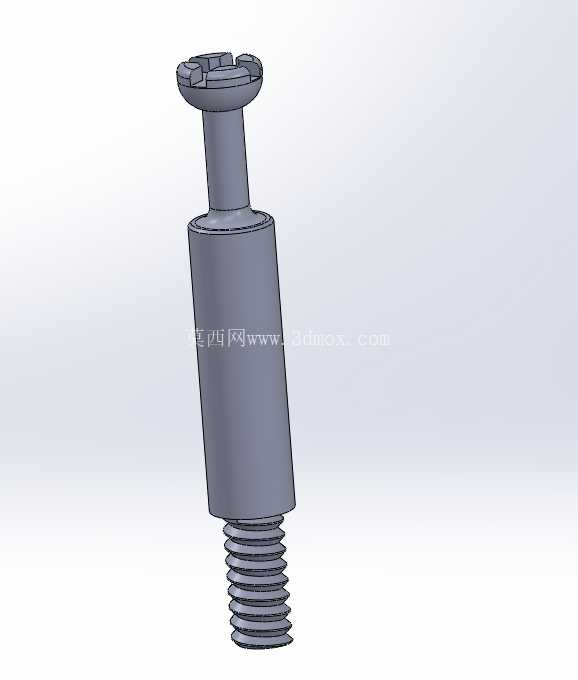

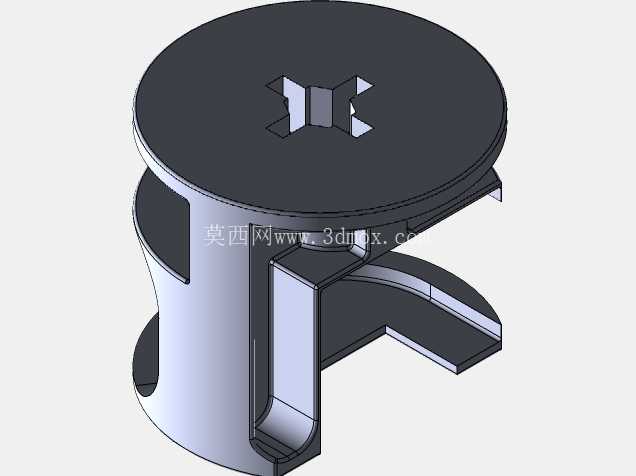

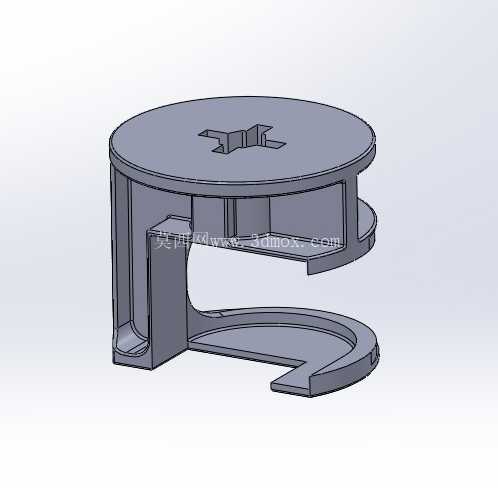

从产品功能特性来看，销钉部分采用带伞状限位顶帽的结构设计，顶帽边缘做了圆弧过渡处理，避免安装过程中刮伤板材预钻孔的内壁，钉身部分设置了多圈环形止退槽，压入板材预钻孔后能够与木质纤维或预埋塑料胀塞形成紧密咬合，防止长期使用过程中出现销钉松动退出的问题；配套的外壳结构采用卡扣式设计，外壳侧壁设置了对称的弹性卡爪，当销钉插入外壳内孔到达指定深度后，卡爪会自动卡入销钉的止退槽内，实现两个对接板件的锁紧固定，需要拆卸时仅需用专用工具按压卡爪解锁位置即可分离板件，不会对板材造成二次破坏。

设计过程中首先考虑的是压铸工艺的成型可行性，整个外壳结构的壁厚保持均匀，控制在1.2-1.8mm之间，避免压铸过程中出现缩孔、缺料等成型缺陷，所有转角位置都做了R0.5以上的圆角处理，既能够减少压铸模具的应力集中，提升模具使用寿命，也能够去除零件的锐边毛刺，避免装配工人操作时被划伤。销钉与外壳的配合间隙控制在0.1-0.15mm之间，既保证插拔过程的顺畅性，又不会因为间隙过大导致连接后出现板件晃动的问题。

外形尺寸与安装边界方面，销钉总长度根据适配板材厚度做了分级设计，常规款总长度为32mm，其中插入板材的有效长度为15mm，顶帽直径为12mm，厚度为2mm；配套外壳的外径为10mm，总长度为18mm，外壳上的卡爪突出外圆面0.8mm，安装时需要在对接的两块板材上分别预钻直径8mm、深度16mm的安装孔，孔位的位置度公差需要控制在±0.2mm以内，才能保证两个板件对接后表面平齐，不会出现高低差。外壳的端面设置了定位凸台，凸台直径与预钻孔直径形成小间隙配合，安装时能够快速对准孔位，降低现场装配的对位难度。

从实际使用的工况来看，这类连接件需要承受家具使用过程中的剪切力与拉拔力，单组连接件的额定拉拔载荷不低于800N，剪切载荷不低于500N，能够满足常规民用家具、办公家具的连接强度要求，同时因为采用了隐藏式安装设计，装配完成后不会在家具外表面露出任何连接构件，能够适配各种外观风格的家具产品设计需求。在进行三维建模过程中，需要重点验证卡爪的弹性变形量是否在材料允许的范围内，避免反复插拔后出现卡爪塑性断裂的问题，同时要模拟装配过程中销钉插入外壳的运动轨迹，检查是否存在结构干涉，确保实际生产装配的顺畅性。
