墙体安装用铰接式膨胀锚栓结构设计

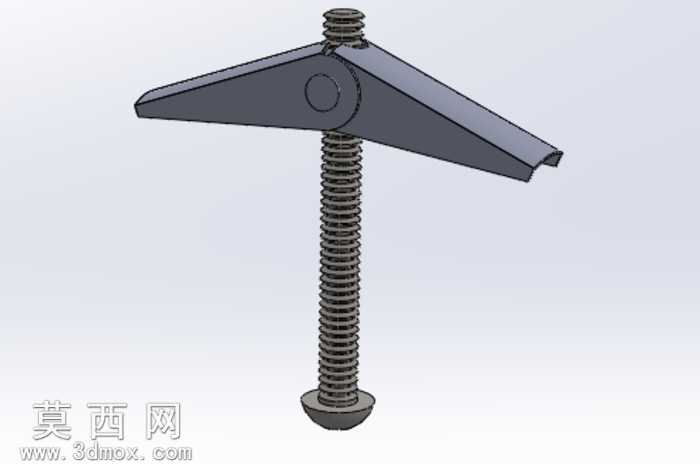

本模型采用SolidWorks软件进行全参数化三维建模，整体结构围绕墙体空心基层锚固的使用场景展开设计，完整还原了铰接式膨胀锚栓的全部装配细节。建模过程中首先对核心的螺杆部件进行特征构建，采用螺旋线扫描命令生成连续的标准外螺纹结构，螺纹牙型参数符合通用紧固件规范，螺杆头部设计为盘头结构，底部与铰接翼片的配合轴段做了公差适配处理，保证铰接转动的顺畅性。上部的铰接翼片采用对称式两片式结构，通过中部的铰接转轴与螺杆形成可转动配合，建模时对翼片的铰接孔做了同轴度约束，两片翼片可绕转轴完成0至90度的开合动作，完全模拟实物插入墙体预制孔后翻转卡接的工作状态。翼片的外形做了楔形边缘处理，端部设置有卡接限位结构，当翼片翻转至与螺杆垂直状态时，可紧密贴合墙体基层的背面，形成稳定的锚固支撑面，避免锚固后出现滑移松脱问题。材质渲染阶段，为整体模型赋予了碳钢金属材质，添加了均匀的金属哑光质感与细微的表面磨砂纹理，还原五金紧固件的真实表面处理效果，铰接配合位置做了轻微的边缘倒角处理，既符合实际零件的加工工艺要求，也避免模型渲染时出现尖锐边缘的光影失真问题。设计思路上充分考虑了空心墙体、轻质隔墙等无法使用普通膨胀螺栓的安装场景，通过铰接翼片的翻转结构实现背面卡接锚固，无需依赖墙体材料的挤压力即可获得可靠的锚固力，整体结构无多余零散部件，装配逻辑简单清晰，各零件间的配合间隙经过参数化调整，既保证活动部件的动作灵活性，也避免间隙过大导致的锚固晃动问题，模型可直接用于五金产品结构验证、安装演示动画制作以及相关紧固件选型参考。
