空心墙体安装用折叠式锚栓结构

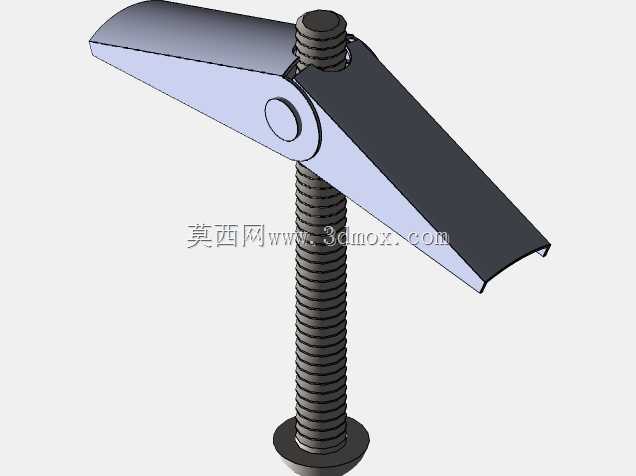

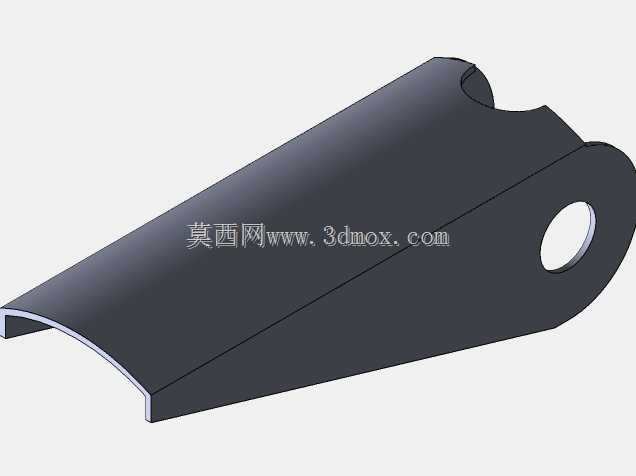

日常机电安装、家装饰面固定作业中，经常会遇到石膏板隔墙、空心砖墙体、轻质蜂窝板这类握钉力极差的基层，普通塑料胀管拧入后很容易随螺丝转动脱出，根本无法承载挂件的静载荷，甚至小幅振动就会出现固定点松脱的问题，这类折叠式墙栓就是专门针对这类低强度空心基层开发的紧固连接件。从结构设计逻辑来看，这款锚栓没有采用传统胀管的径向挤压涨开思路，而是利用穿入墙体预制孔后的翼片翻转结构实现背拉限位：未安装状态下两片对称的金属翼片贴合在螺杆轴线方向，整体外径仅比配套螺杆大2mm左右，能轻松穿过直径10mm的预制钻孔，当螺杆被向外拉动时，翼片中部的铰接转轴会带动两翼绕轴转动，最终展开成与墙面平行的整幅支撑面，贴靠在墙体内部的背面上，靠大面积的承压面分散载荷，完全不需要依赖墙体材料本身的握钉力来实现固定。实际选型时需要提前确认两个核心安装边界参数，首先是待固定基层的总厚度，这款锚栓的翼片铰接点到螺杆端头的有效行程覆盖3mm到25mm的墙体厚度区间，过厚的实心墙体无法让翼片在墙内完成翻转展开，完全不适用；其次是预制钻孔的直径，必须控制在9-11mm之间，孔径过小会导致翼片无法顺利穿入，孔径过大则会让翼片展开后存在从孔位脱出的风险，无法达到额定承载能力。安装流程也完全适配现场作业的操作逻辑：先在待固定位置钻好对应尺寸的通孔，将收拢状态的锚栓整体推入孔内直到翼片完全进入墙体空腔，此时轻轻向外拉动螺杆，能感觉到明显的阻力就说明翼片已经在墙背完全展开，之后将待固定的挂件、支架的安装孔套过螺杆，拧上配套的沉头螺母逐步拧紧，拧紧过程中翼片会持续压紧墙体内壁，直到挂件与外墙面完全贴实无松动即可，不需要额外的专用安装工具，普通螺丝刀或扳手就能完成全部操作。从承载特性来看，这种背拉式的固定结构相比传统膨胀件，在空心基层上的抗拔能力能提升3倍以上，单点静载荷承载能力可达15kg，完全能满足小型卫浴挂件、弱电布线支架、墙面饰面构件、轻型设备壁挂座的固定需求，同时因为翼片展开后的承压面积大，不会出现长期载荷下切入轻质墙体材料导致的固定点下沉问题，长期使用的稳定性更优。建模过程中对铰接位置的配合间隙做了针对性优化，翼片与转轴的单边间隙控制在0.15mm，既保证翼片翻转过程无卡滞，又不会出现间隙过大导致的安装后螺杆晃动问题，螺杆尾部的沉头结构也做了圆角过渡，避免拧紧过程中划伤挂件的安装面。
