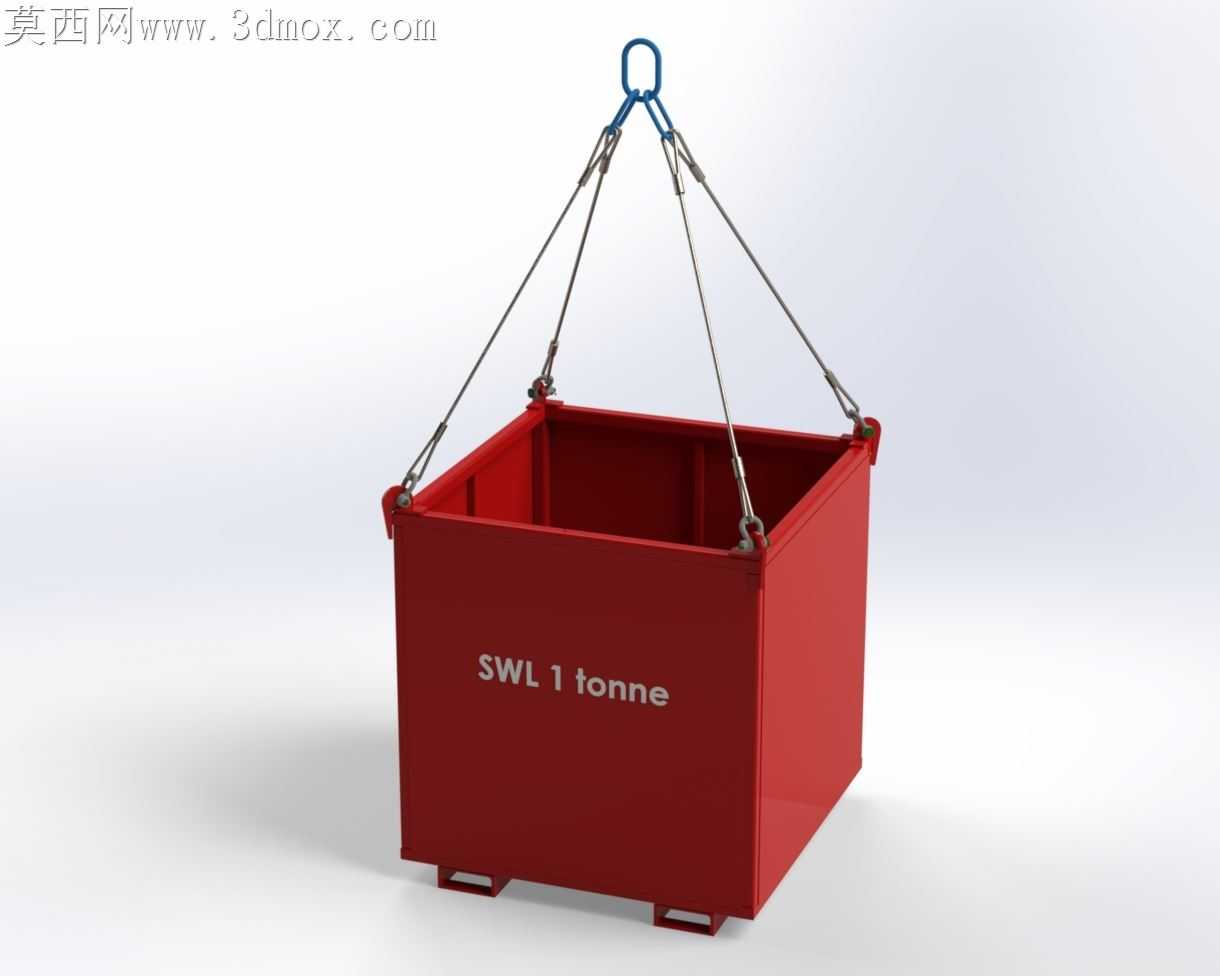

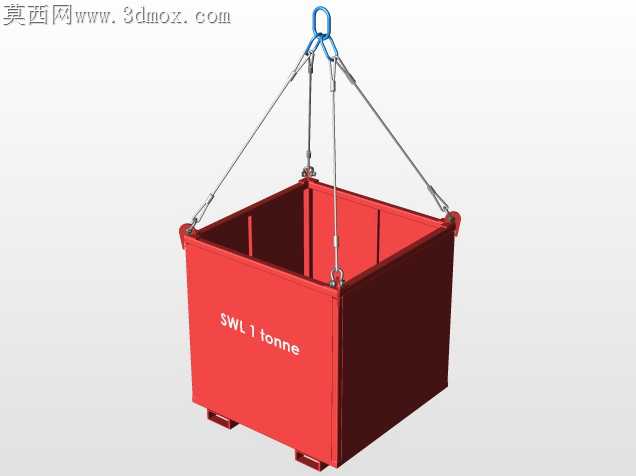

1吨载荷工业起重货物吊笼结构设计

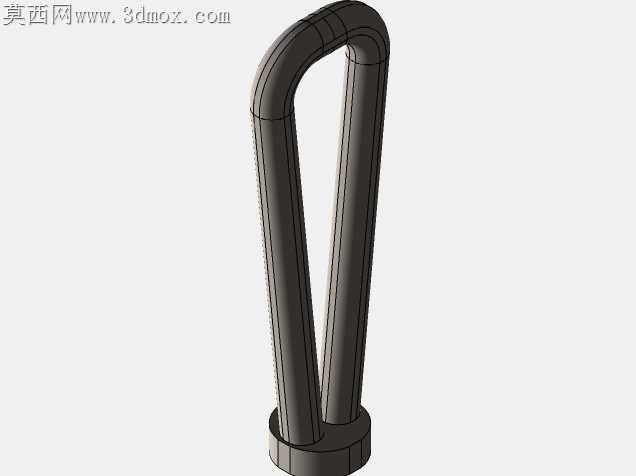

车间现场吊运散料、周转工件时，普通敞口吊框常出现吊点受力不均导致箱体变形、底部叉车位与叉车臂配合卡滞、吊链晃动刮擦箱体内壁的问题，这款1吨载荷吊笼的结构设计刚好针对性解决了这些现场痛点。底部预留的叉车位做了1.5mm的内翻边强化，叉臂插入时不会剐蹭底板边缘的焊缝，日常周转时叉车叉取不需要额外对位，哪怕是新操作手也能快速对准，不会因为反复磕碰导致底板变形。四个吊点没有直接焊接在箱体侧板上沿，而是做了内嵌式的吊耳座，吊耳座与侧板、底部加强筋做了贯通式焊接，额定1吨载荷下，侧板不会因为单点拉力出现局部鼓胀，哪怕长期偏载放置工件，吊点位置的应力也能顺着加强筋分散到整个箱体框架，不会出现焊缝撕裂的隐患。吊链与顶部吊环的连接位置做了可转动的卸扣结构，起吊时吊链可以随重心自动调整角度，不会因为吊链拧劲导致箱体倾斜，散料不会从箱口洒落。箱体侧壁的SWL1tonne标识做了凹陷式冲压处理，不是后期喷涂的标识，长期磕碰、剐蹭也不会磨掉载荷标识，现场作业人员能快速识别额定载荷，避免超载起吊的风险。箱体边角做了圆弧过渡，没有尖锐的直角焊缝，吊运过程中哪怕碰到车间立柱、设备外壳，也不会刮掉对方的漆面，自身也不容易因为磕碰掉漆生锈。箱底做了2mm的凸起排水槽，户外放置时雨水不会积在箱底，不会因为长期积水锈蚀底板，周转潮湿工件时积水也能顺着槽边的小孔排出，不会带着积水吊运导致地面湿滑。吊链的长度做了精准匹配，起吊后箱体保持水平状态，不会出现一头高一头低的情况，放置到地面时四个底脚同时受力，不会因为单侧受力导致底脚变形，长期周转也不会出现箱体放置不稳的问题。日常维护时，四个卸扣可以单独拆卸更换，某一根吊链出现磨损不需要整体更换吊具，只需要更换对应长度的吊链即可，降低了后期的维护成本。
