车间用2吨定柱式壁行悬臂起重设备

这款2吨级壁式悬臂起重设备，主要面向中小型机械加工车间、装配工位、仓储周转区域的近距离重物吊运场景设计，能够覆盖固定工位周边扇形作业区域内的物料转运需求，解决生产过程中机床上下料、工件转序、工装夹具吊装、重型零部件装配对位等环节的人力搬运难题，尤其适配厂房层高有限、无法安装大型桥式起重机，同时单工位吊运频次较高、作业半径固定的生产场景，可大幅降低一线操作人员的劳动强度，减少人工搬运重型工件带来的磕碰损伤与安全隐患，提升工位间物料周转的作业效率。

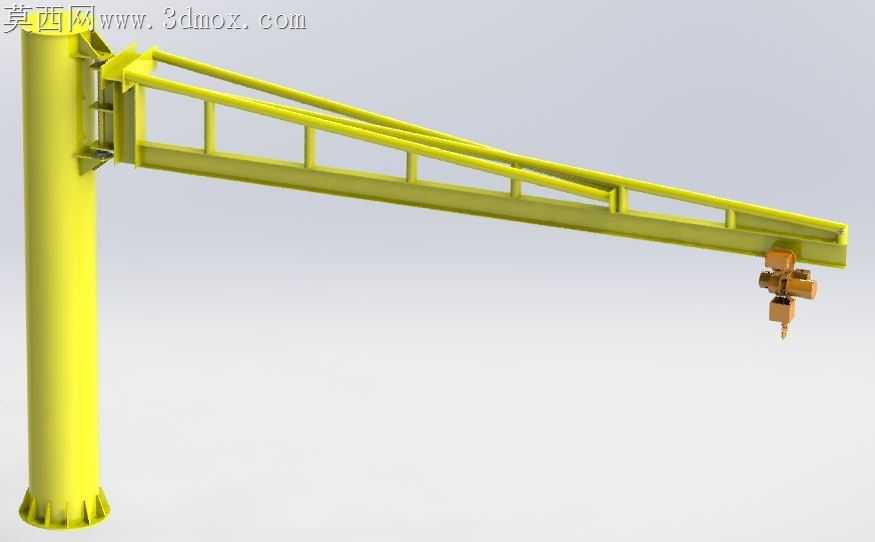

设备整体采用立柱加悬臂的组合承载结构，垂直立柱为主要承力部件，底部通过地脚螺栓与混凝土地面刚性固定，安装时需保证立柱的垂直公差控制在合理范围内，避免长期偏载带来的结构形变；悬臂部分采用桁架式箱型梁结构，相比实心梁结构在保证同等承载强度的前提下有效降低了自重，减少悬臂回转时的运行阻力，悬臂通过回转支承结构与立柱上部连接，可实现水平方向180度范围内的灵活回转，悬臂下方配套运行的电动葫芦可沿悬臂长度方向平稳移动，配合起升机构完成重物的垂直升降动作，整体作业覆盖范围可根据悬臂长度调整，能够覆盖以立柱为圆心、悬臂长度为半径的半扇形作业区域，适配常见的3到6米作业半径的工位布局需求。

在设计层面，该设备充分考虑了车间日常使用的实际工况，整体结构采用模块化设计思路，立柱、悬臂、回转机构、电动葫芦挂载部件均可拆分运输，现场安装时无需复杂的大型吊装设备即可完成组装；结构受力计算时充分考虑了2吨额定载荷下的动载系数与偏载余量，悬臂的上翘角度经过合理预设，避免满载时悬臂下挠量过大影响运行平稳性，回转部位采用耐磨自润滑轴承结构，长期使用无需频繁加注润滑脂即可保持回转顺畅，电动葫芦的运行轨道面经过机加工处理，保证葫芦行走时无卡滞、无异常异响；设备的安装边界要求较低，仅需要立柱安装位置的地面满足相应的承重要求，预留出悬臂回转所需的水平空间即可，无需对厂房顶部结构进行改造，非常适合老旧车间的工位起重能力升级改造，也可配套新建的机加工、装配生产线作为固定工位的专属吊运设备使用，能够适配多品种小批量生产模式下的灵活吊运需求，在五金加工、模具制造、设备维修、零部件仓储等场景下均能发挥稳定的物料转运作用。
