迷你气泡水平测量仪结构设计方案

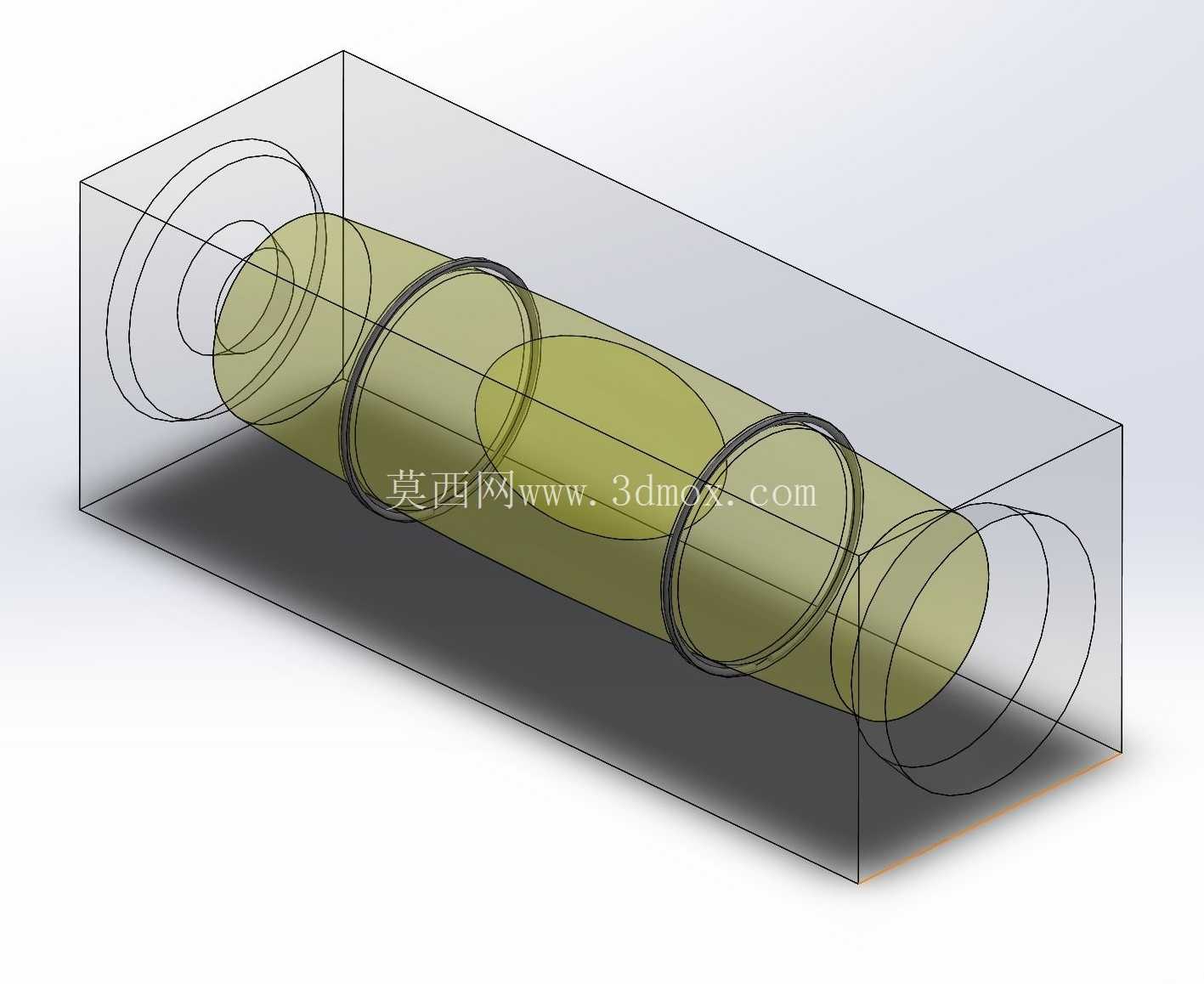

　　从功能特性来看，这款迷你气泡水平仪采用全密封管状气泡腔结构，腔体内填充低粘度阻尼液体，预留尺寸精准的气泡空间，气泡在腔体内的移动阻力适中，既不会因为过于灵敏导致气泡来回晃动难以稳定，也不会因为阻尼过大造成气泡移动滞后，影响测量效率。腔体的外圆周设置有两道环形定位凸缘，这两道凸缘的尺寸经过精准设计，能够直接卡入对应规格的安装孔位中，不需要额外设计固定压块或者粘接结构，装配时直接将水平仪压入预设的安装槽内即可完成固定，凸缘与安装槽的过盈配合量控制在0.1-0.15mm之间，既可以保证安装后不会因为设备振动出现松脱，也不会因为过盈量过大导致腔体受压变形，影响内部气泡的正常移动。在民用装修、小型设备安装、DIY手工制作、轻型工装架设等场景中，经常需要对小尺寸构件的水平度进行快速校验，传统框式水平仪体积偏大、携带不便，长条形钳工水平仪又难以适配狭小安装空间的测量需求，迷你气泡水平仪正是针对这类细分场景开发的小型测量构件。这类小型水平测量件的核心用途，是在安装相对地板处于水平或平行状态的小型物件时，提供直观的水平度参照，无需复杂读数，仅通过观察管内气泡的位置即可快速判断被测面是否处于水平状态，操作门槛极低，即使没有经过专业测量培训的作业人员也能快速上手。

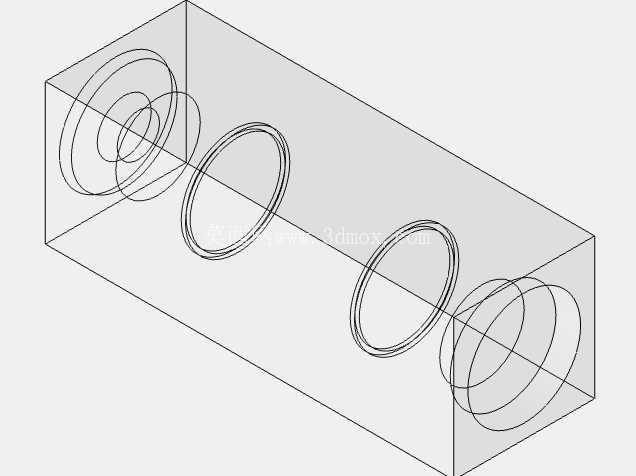

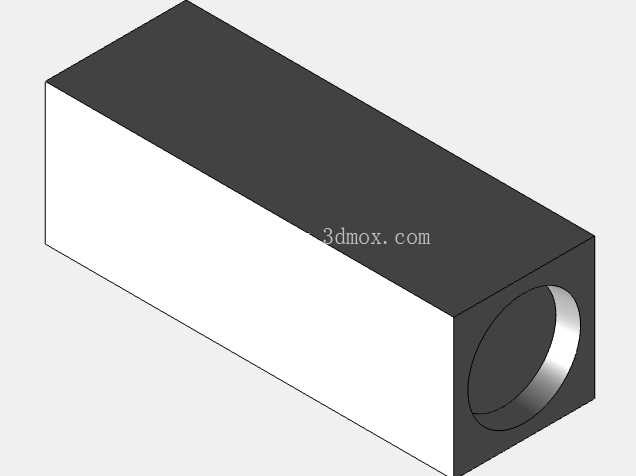

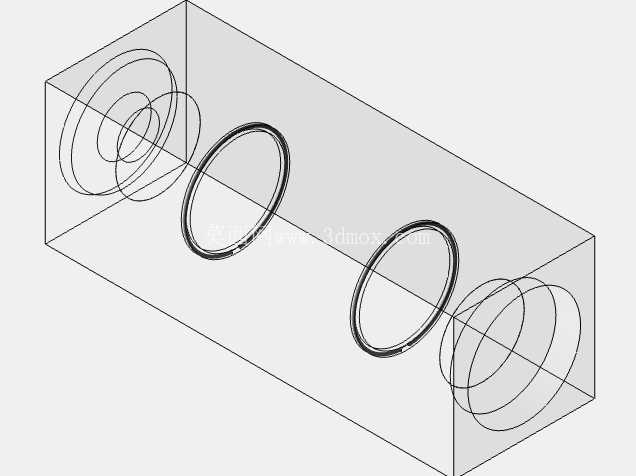

　　整体外形采用圆柱式主体结构，外部的透明封装壳体为长方体结构，四个侧面均为平面，既可以直接将水平仪放置在被测平面上进行独立测量，也可以将其嵌入到其他工具、设备的本体中作为集成式水平指示部件使用。长方体外壳的平面度公差控制在0.02mm以内，保证放置在被测面上时不会因为壳体本身的平面度误差引入测量偏差。圆柱状的气泡腔与长方体外壳保持同轴度设计，腔体的轴线与外壳的两个测量基准面平行，平行度公差控制在0.01mm/m以内，确保测量精度符合小型安装场景的使用要求。在设计思路上，这款迷你气泡水平仪没有追求工业级高精度水平仪的0.02mm/m超高精度，而是将精度等级设定在1mm/m，完全覆盖民用装修、小型设备安装、DIY作业的精度需求，同时大幅降低了生产加工的难度，适合通过压铸工艺进行批量生产。腔体两端的密封结构采用超声波焊接工艺，焊接位置设计有定位止口，保证焊接后腔体的密封性，避免内部填充液体出现渗漏，延长产品的使用寿命。

　　考虑到不同场景的安装需求，这款水平仪的整体长度控制在60mm以内，截面尺寸为15mm×15mm，安装时只需要在被测构件上加工出对应尺寸的矩形安装槽，或者直径匹配的圆形安装孔，即可完成嵌入式安装，不需要预留过大的安装空间，尤其适合集成在小型激光标线仪、便携三脚架、小型设备调平支脚、DIY工作台附件等空间受限的构件上。实际使用过程中，当被测平面存在倾斜时，气泡会向腔体偏高的一侧移动，腔体表面印刷有清晰的环形刻度标记，当气泡处于两个环形标记的中间位置时，即可判定被测面处于水平状态，读数直观清晰，不需要进行数值换算。为了提升气泡的辨识度，腔体内的填充液体添加了淡绿色染色剂，与透明的气泡形成明显的视觉反差，即使在光线不足的作业环境下，也能快速分辨气泡的位置。外壳采用高透明抗冲击PS材料制作，表面硬度达到HB级别，日常使用中轻微的磕碰、摩擦不会在外壳表面留下划痕，保证内部气泡腔的观察视野始终清晰。内部的气泡腔采用高硼硅玻璃材质，热膨胀系数低，在-10℃到50℃的常规使用温度范围内，腔体的变形量极小，不会因为环境温度变化导致测量精度出现明显偏差，适配绝大多数室内外常规作业场景的温度条件。

　　在安装边界设计上，除了两道环形定位凸缘的过盈固定方式外，腔体两端预留有少量的冗余空间，当安装槽的长度存在微小的加工误差时，依然可以顺利完成装配，不会因为安装槽尺寸的微小偏差导致装配失败，降低了配套构件的加工精度要求，减少了批量生产时的加工成本。这类迷你气泡水平仪虽然结构简单，但是在细节设计上充分考虑了实际使用中的各类场景需求，没有冗余的结构设计，每一处结构特征都服务于实际安装、使用的需求，既可以作为独立的小型测量工具单独使用，也可以作为标准配件集成到各类需要水平指示的设备中，是小型测量类零部件设计中实用性优先的典型方案。
