三坐标测量机用多孔螺纹夹具板

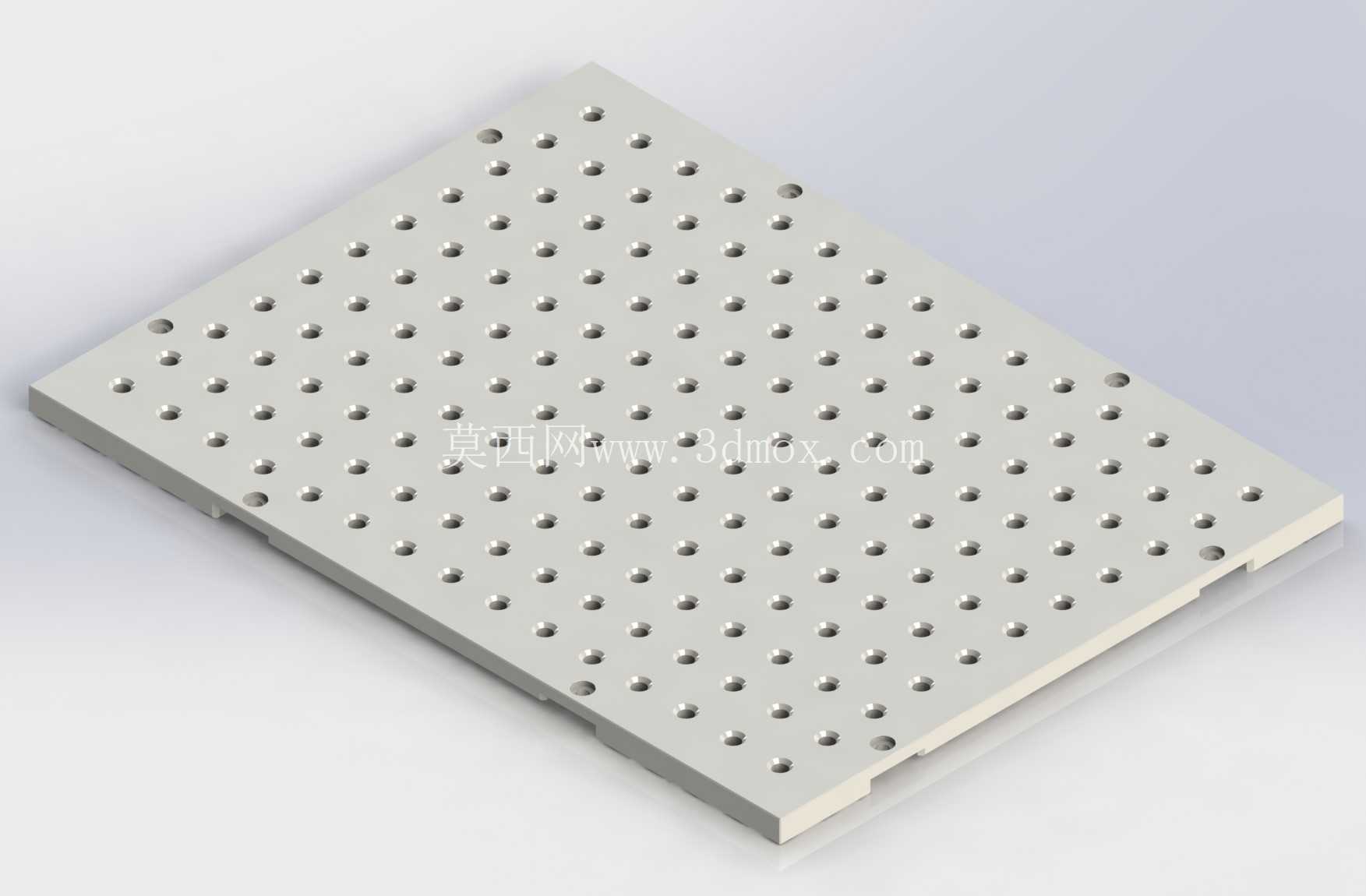

在精密测量车间的日常作业里，三坐标测量机的装夹效率直接决定了批次零件的检测周转速度，这款带规则螺纹孔阵列的夹具板，正是为解决多类型零件快速装夹、重复定位一致性问题设计的基础工装。从实际使用场景来看，它直接铺设在三坐标测量机的工作台面上，作为各类检测夹具的安装基准载体，不管是小型冲压件、机加工轴类零件，还是异形注塑件的检测装夹，都能通过板面上的螺纹孔快速固定支撑座、压块、定位销等装夹元件，不需要每次根据零件外形重新制作专用夹具底板，大幅压缩单件检测的准备时间。

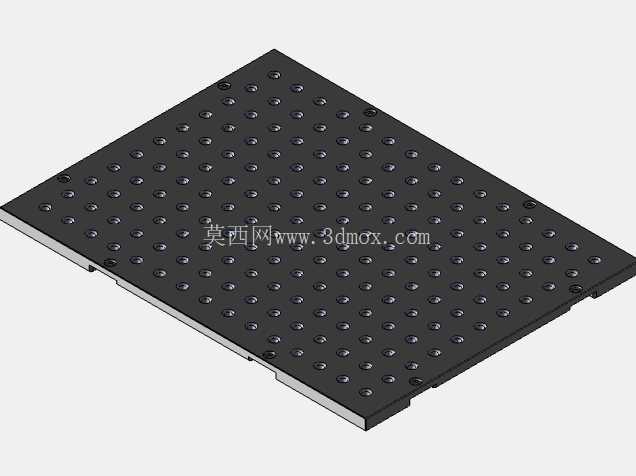

从功能特性上看，板面上的螺纹孔采用25mm等间距阵列排布，这种孔距设计是经过现场装夹验证的：既不会因为孔距过大导致小型零件装夹时找不到合适的固定点位，也不会因为孔距过小削弱板材整体刚性，同时M8的螺纹规格适配市面上绝大多数三坐标装夹标准件，包括快速夹钳、支撑杆、万向定位座的连接螺纹都能直接匹配，不需要额外制作转换接头。板材整体厚度设定为12mm，这个厚度是兼顾刚性与重量的平衡选择：日常装夹10kg以内的检测零件时，板面不会因为装夹受力产生翘曲变形，保证测量基准的平面度误差控制在三坐标测量允许的范围内，同时单人就能完成搬运、台面铺设与位置调整，不需要借助起重设备。

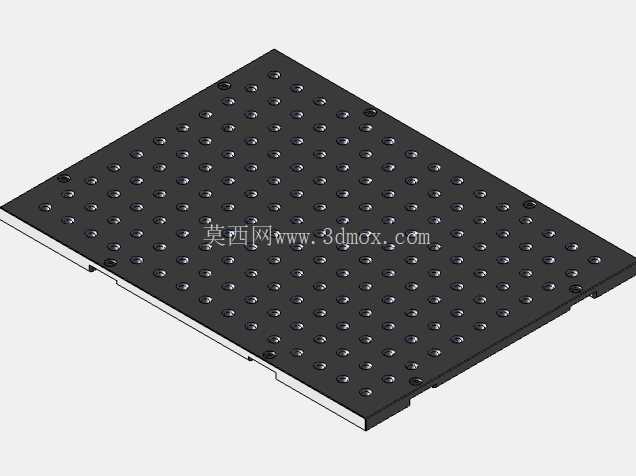

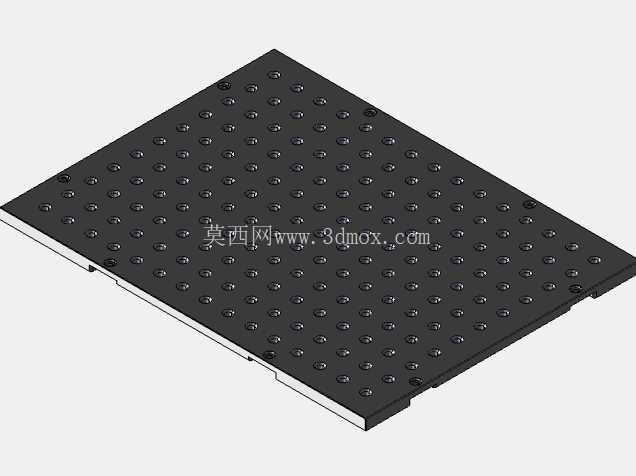

设计思路上，这款夹具板没有做多余的异形结构，整体采用规整矩形外形，四个边角做了小尺寸倒角处理，避免搬运和安装过程中尖锐边角划伤操作人员或者磕碰三坐标设备的台面边缘。板面的螺纹孔全部采用通孔设计？不对，实际是螺纹孔深度足够保证装夹时的螺纹啮合长度，同时孔口做了微小的倒角，去除钻孔和攻丝产生的毛刺，避免装夹时毛刺垫在夹具底部造成安装倾斜，影响测量基准精度。300mm×400mm的外形尺寸，刚好适配中小型台式三坐标测量机的工作台有效安装区域，既不会因为尺寸过大超出工作台行程范围，也能覆盖绝大多数中小型工业零件的装夹空间需求，日常检测汽车冲压小零件、电子精密结构件、机加工阀块类零件时，单块板就能完成全部装夹点位的布置。

从安装边界来看，这款夹具板铺设时不需要对三坐标工作台做额外改造，直接通过板面上预留的边角安装孔，用T型螺栓就能固定在三坐标工作台的T型槽内，安装后板面与工作台面的平行度可以通过塞尺调整垫片快速校准，校准完成后可以长期固定在台面上作为基础装夹平台使用，不需要每次检测前重新校准基准。日常使用中，这种阵列孔夹具板的磨损主要集中在螺纹孔部位，因为统一采用M8标准螺纹，单个螺纹孔出现滑牙、损伤时，不需要更换整块板材，采用标准螺纹护套修复就能恢复使用性能，大幅降低工装的维护成本。在多品种小批量的零件检测场景下，这种通用夹具板相比专用夹具的优势非常明显：不需要针对每个零件设计制作专用的装夹底板，只需要搭配不同的标准装夹元件，就能快速搭建出适配不同零件外形的装夹方案，尤其适合研发阶段样件检测、小批量试制零件检测这类装夹方案频繁更换的场景，能有效减少工装等待时间，提升三坐标设备的利用率。另外，板面的平面度在加工时做了精铣处理，安装校准后本身就可以作为高度方向的测量基准，装夹板类零件时可以直接将零件放置在板面上，不需要额外搭建等高支撑块，进一步简化装夹步骤。
