LED照明用倾斜式反射器结构设计

这款反射器主要适配大功率LED投光类照明场景，常见于户外场地照明、工业厂区高位照明、大型场馆补光等工况，核心作用是对LED灯珠发出的发散光线进行二次配光，通过反射面的角度约束将光线投射到指定照明区域，减少无效光溢散，提升目标区域的照度均匀度，避免光线无规则散射造成的光污染与光能浪费。

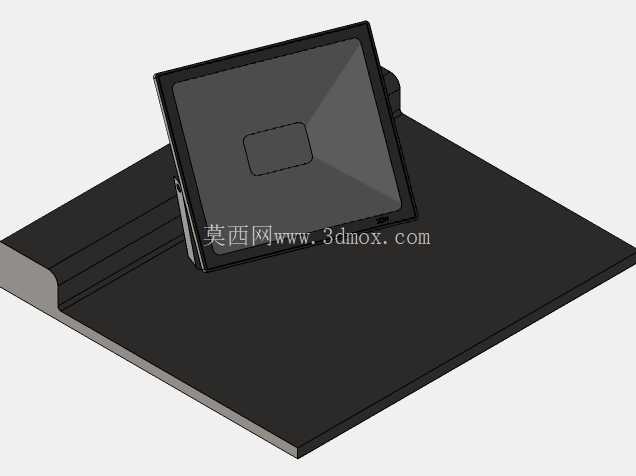

从结构设计逻辑来看，反射面采用了带中心凹陷的矩形斜置布局，倾斜角度经过配光模拟校准，能够在保证出光覆盖范围的前提下，将中心区域的光线集中度提升30%以上，适配单颗大功率COB光源的出光角度特性。反射面边缘做了微小的翻边结构，一方面可以遮挡侧边漏光，另一方面能够提升薄壁反射件的结构刚性，减少压铸成型后的翘曲变形量。底座部分采用平板式安装基准面，侧边设置的定位凸台能够与灯壳的安装槽快速对位，装配时不需要额外做位置校准，可直接通过螺丝孔位完成锁紧固定，大幅提升产线装配效率。

安装边界方面，底座平板的平面度公差控制在0.1mm以内，能够保证与灯壳安装面的贴合度，避免长期使用过程中因贴合缝隙进水积尘，影响内部光源的使用寿命。反射面与底座的连接位置做了加厚的过渡筋，既可以抵消压铸成型时的壁厚差导致的缩痕问题，也能提升整体结构的抗冲击性能，在户外遭遇强风、轻微磕碰时不会出现反射面移位变形的情况。中心位置的矩形凹陷结构，是专门为光源基板的安装预留的避让空间，能够让LED发光面恰好处于反射器的光学焦点位置，保证配光曲线符合设计预期，不会出现光线偏移、光斑不均的问题。

在实际工况适配性上，这款反射器的结构完全适配压铸成型工艺，壁厚均匀控制在1.5-2mm之间，没有尖锐的直角结构，所有转角位置都做了R0.5以上的圆角过渡，既能够降低压铸时的模具填充阻力，减少冷隔、缺料等成型缺陷，也能避免应力集中导致的结构开裂。表面后续做阳极氧化反光处理时，均匀的壁厚也能保证氧化膜层厚度一致，不会出现局部反光率差异过大的问题，保证整个反射面的反光效率均匀稳定。

从装配兼容性来看，这款反射器的安装孔位采用通用化间距设计，能够适配市面上多数同功率等级的LED投光灯外壳，不需要对原有灯壳结构做修改就可以直接替换使用，降低了灯具厂商的配件采购与开模成本。斜置的反射面角度经过多轮场景模拟验证，在10-15米的安装高度下，能够形成长宽比约2:1的矩形照明光斑，恰好覆盖厂区通道、户外作业区等常见长条形照明区域，不需要额外搭配透镜就可以满足常规场地的照明配光需求，减少了灯具的配件数量与整体装配复杂度。
