电梯用佩内尔QGBT电气控制柜结构设计

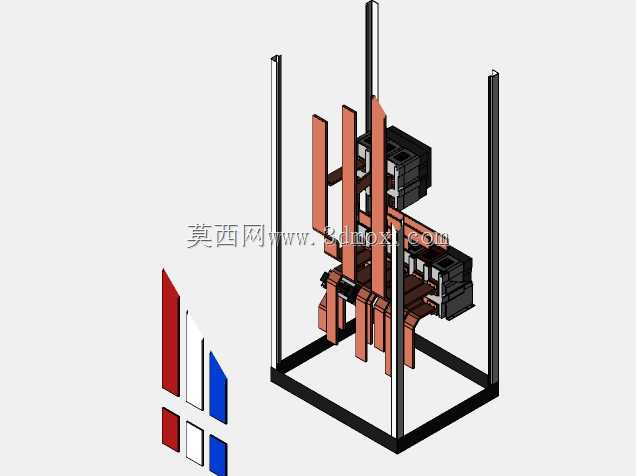

该结构为电梯配套的佩内尔QGBT电气控制柜体，主要应用于各类垂直升降电梯的井道上部机房或侧置安装空间内，承担电梯运行过程中动力配电、逻辑信号传输、运行状态管控、故障保护触发的核心作用，是电梯整套电气系统的承载与集成载体。从实际应用场景来看，该柜体可适配额定速度1m/s至2.5m/s的客梯、货梯以及医用电梯的电气安装需求，能够在常规温湿度的机房环境下长期稳定运行，为电梯的启停、平层、开关门、载荷监测等动作提供可靠的电气安装支撑。在功能特性上，该结构采用框架式分层布局设计，外部采用立式矩形型材框架作为承载主体，框架预留了充足的安装固定点位，内部可分层排布主回路断路器、接触器、变频驱动模块、信号接线端子排、安全回路继电器等核心电气元件，不同功能的元件分区排布，既可以避免强电动力回路对弱电信号回路的电磁干扰，也能给后期的运维检修留出足够的操作空间。柜体侧边预留了多组进出线开孔位置，可适配不同规格的动力电缆、信号电缆的穿入与固定，框架底部设置了标准化的安装底座，能够直接与机房的承重基础通过螺栓固定，安装对位便捷。从设计思路来看，该结构充分考虑了电梯电气系统的散热需求与防护需求，框架的开放式结构配合元件排布的间隙设计，能够让电气元件运行产生的热量自然流通散出，避免局部积热导致元件寿命衰减；同时整体结构的强度经过校核，能够承受内部所有电气元件的总重量，在电梯运行产生的常规振动工况下不会出现结构变形、元件松动的问题。在外形尺寸与安装边界上，该柜体整体为窄长立式结构，横向占用空间较小，能够适配多数中小型电梯机房的紧凑安装空间，安装时仅需保证柜体前方预留600mm以上的操作空间，侧面预留200mm以上的走线空间即可满足安装与运维要求，柜体的安装孔位采用通用标准化间距设计，可适配多数电梯品牌的机房安装基础尺寸，无需额外对安装基础进行二次改造即可完成装配。
