加油站金属桁架顶棚支撑结构设计

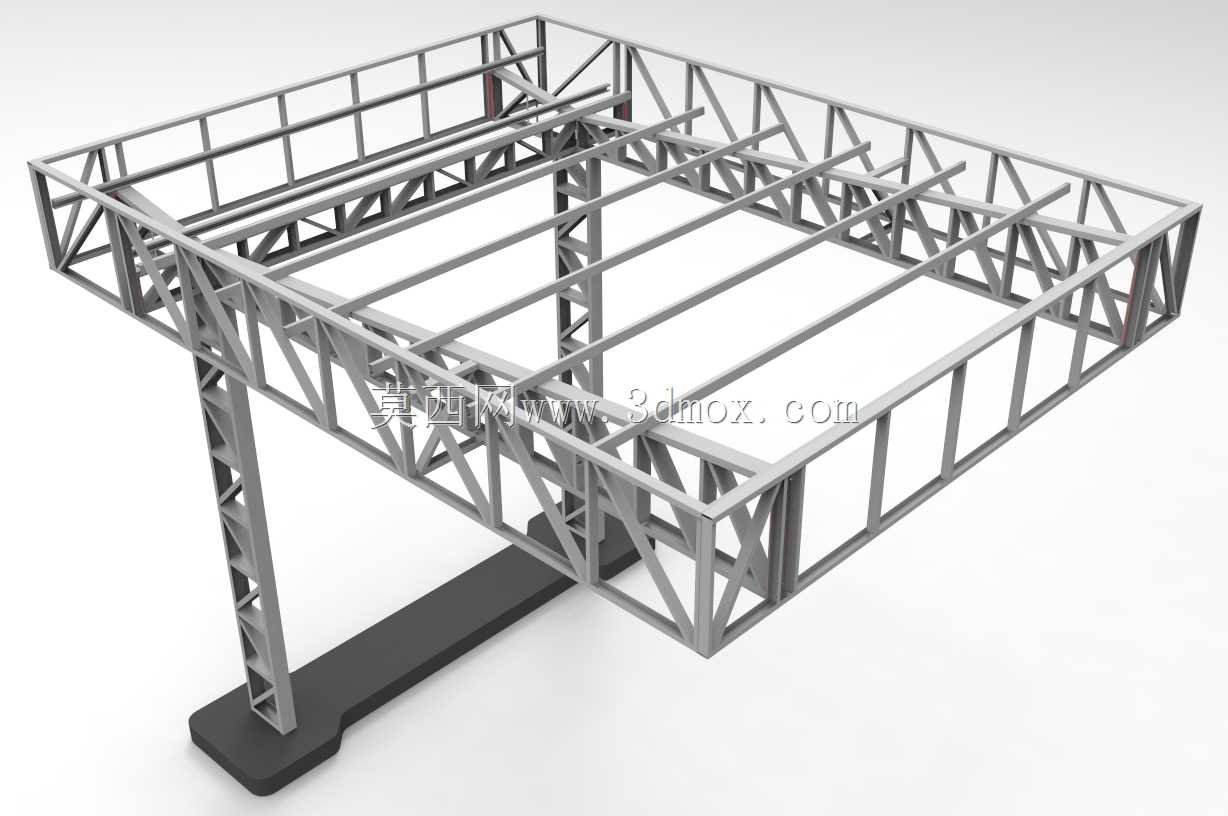

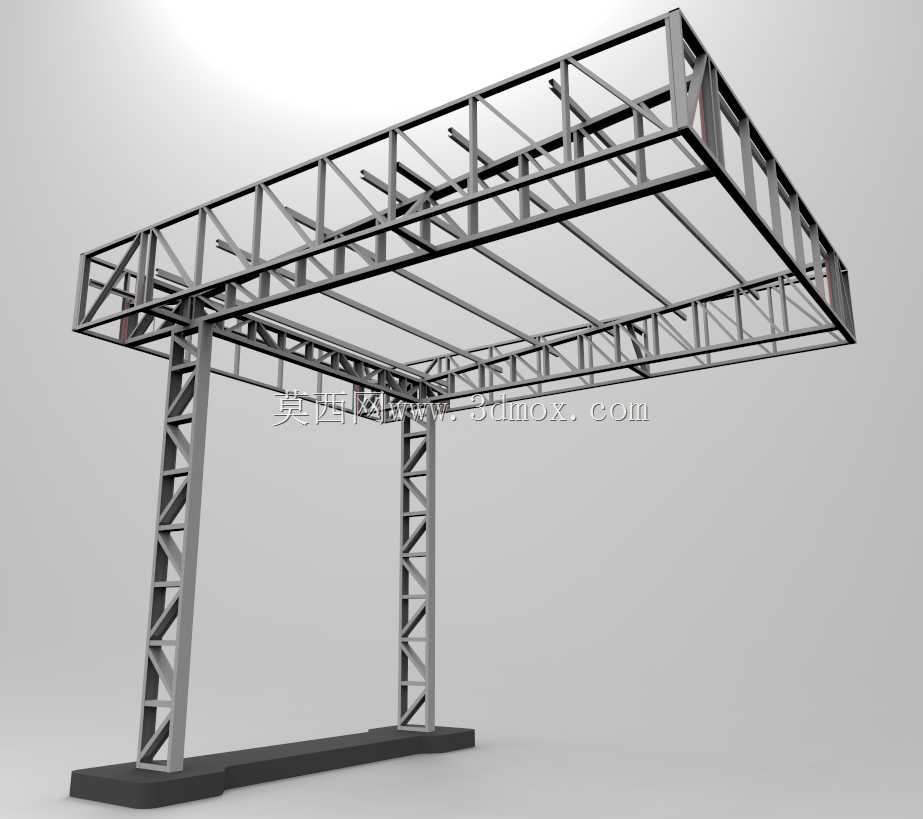

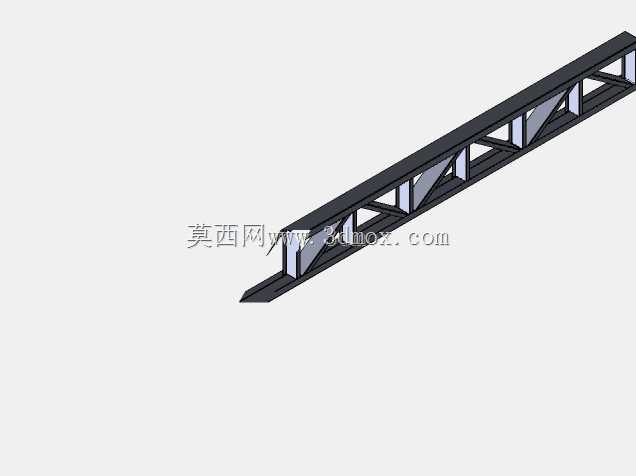

　　这套金属桁架结构主要面向城镇加油站的罩棚搭建场景，作为加油作业区的顶部承载支撑体系，日常需要同时覆盖多台加油机的作业范围，为下方停靠加油的车辆、作业人员提供遮阳挡雨的上部防护，同时还要承载顶部铺设的标识面板、照明线路、防雷设施的全部静载荷，部分沿海站点的同类型结构还需要额外考虑强风工况下的抗侧移能力，避免极端天气下结构出现失稳变形。从结构选型来看，整体采用空间桁架式设计，区别于传统的实腹梁支撑，桁架杆件全部采用等截面矩形型钢制作，通过腹杆的交错排布将上部载荷均匀拆分传递到主立柱上，相比同跨度的实腹钢结构能够减少近三成的钢材用量，同时整体自重更轻，对下部基础的载荷要求更低，适合加油站这种场地硬化完成后二次加装罩棚的施工场景。

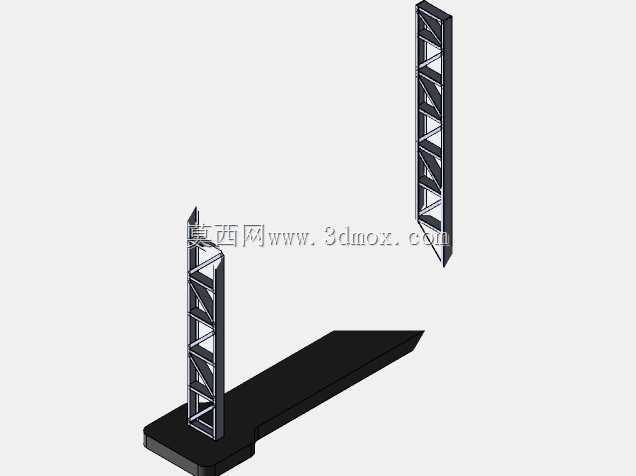

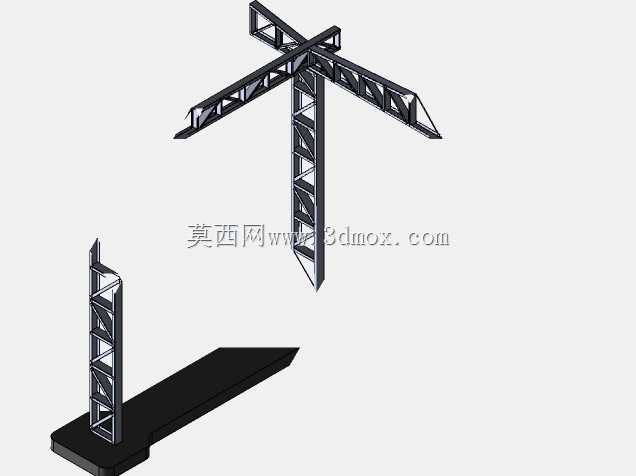

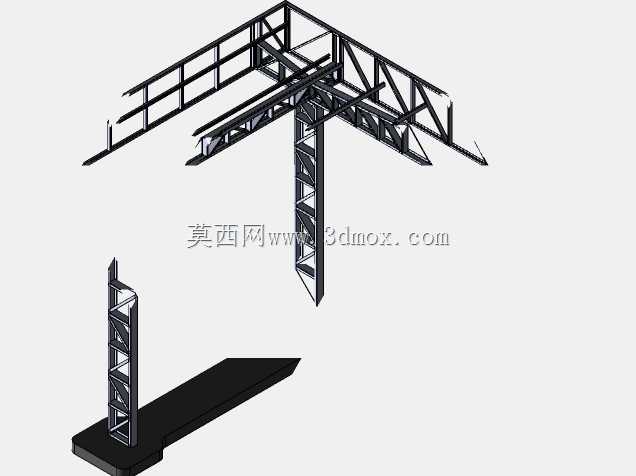

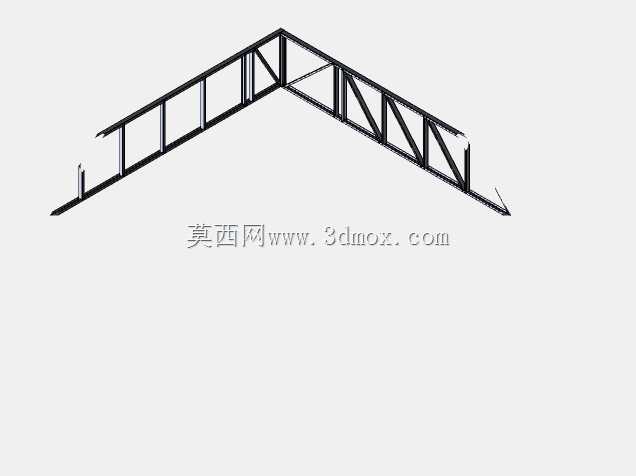

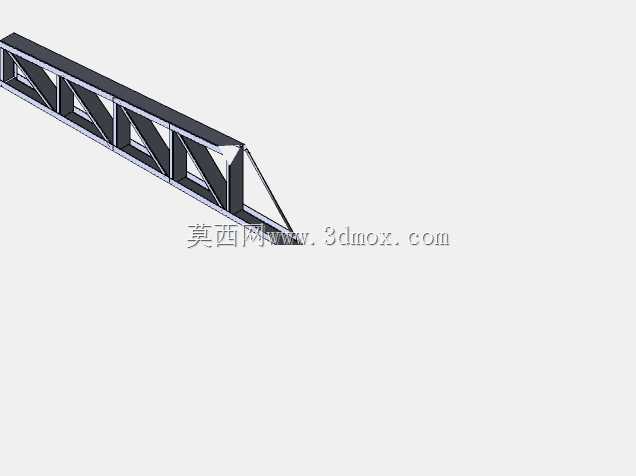

　　单根主立柱底部设置了加宽的配重式底座，底座与地面硬化层通过膨胀螺栓做多点锚固，不需要额外开挖深基坑做现浇承台，能够大幅缩短现场施工的周期，减少对加油站正常营业的影响。主立柱与上部桁架的连接节点采用加劲肋补强的焊接节点，所有腹杆与弦杆的交接位置都做了切角处理，避免杆件焊接时出现应力集中的问题，长期承受交变风载的时候也不容易出现焊缝开裂的情况。上部桁架的平面轮廓为矩形，悬挑端做了斜向腹杆加密处理，边缘位置的弦杆预留了后期安装装饰封边、标识字牌的螺栓孔位，现场安装的时候不需要二次钻孔切割，能够直接匹配标准的加油站罩棚装饰组件。

　　从安装边界来看，这套结构的立柱定位需要避开下方加油机的安装位置、加油管线的埋设走向，两个立柱之间的净距要满足大型加油车辆的转弯通行需求，桁架下弦的净空高度严格按照加油站建设规范设置，能够满足常见厢式货车、客运大巴的通行高度要求，不会出现车辆剐蹭结构底部的情况。结构设计阶段已经做了载荷预分配，上部铺设屋面板的时候可以直接在弦杆上固定檩条，不需要额外增加次梁，所有杆件的排布都避开了顶部照明灯具、监控设备的走线位置，后期布设线路的时候可以直接沿桁架腹杆穿管固定，不会出现杆件遮挡走线的问题。

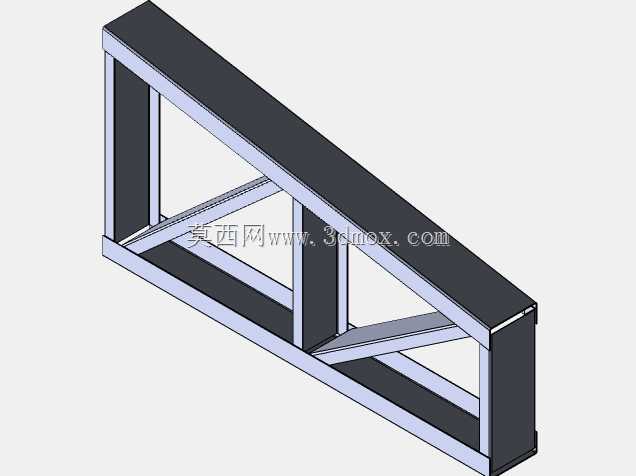

　　考虑到加油站属于易燃易爆场所，整套钢结构的表面处理采用静电喷涂的防火防腐涂层，所有杆件的连接位置都做了等电位连接点预留，安装完成后可以直接接入站点的防雷接地系统，避免静电积累带来的安全隐患。和常见的螺栓球节点网架不同，这套桁架采用工厂预制分段焊接、现场螺栓拼接的方式制作，运输的时候可以拆分成多个平面桁架段，普通货运车辆就能完成转运，现场不需要大型吊装设备长时间作业，两个作业班组三天内就能完成整体结构的拼装固定，非常适合现有加油站的罩棚改造、新建乡镇加油站的快速施工场景。结构的腹杆排布经过受力优化，在人员检修通道对应的位置做了局部杆件加密，后期检修人员可以直接沿加密的腹杆攀爬至顶部作业，不需要额外搭设检修爬梯，日常维护的时候也能直接在桁架上行走检查节点焊缝、固定照明组件。
