层叠式带吊耳锁紧磁铁块组件结构

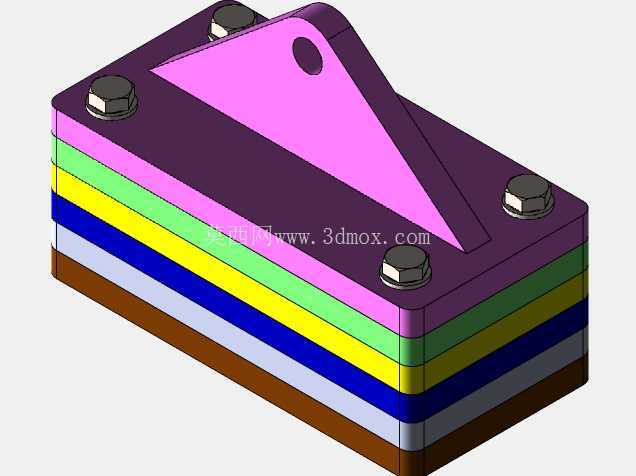

　　在工装夹具、自动化物料搬运、模具快速定位的实际工程场景里，这类层叠锁紧式磁铁块组件的应用覆盖范围极广，小到工位上的小型工件吸附固定，大到压铸模具周边的辅助定位、钣金工位的板材临时吸附，都能看到这类结构的身影。不同于普通的整块永磁吸附件，这款组件采用分层叠压的结构设计，每一层不同色彩标识的板材分别承担不同功能：最底层的棕色板材为耐磨接触层，直接与被吸附工件表面接触，选用高硬度耐磨钢材制作，避免长期使用过程中接触面被工件刮花、磕碰变形，保证吸附面的平面度始终维持在公差范围内；往上依次排布的蓝、黄、绿、紫等层板，分别对应导磁层、隔磁层、永磁体安装层与上盖板，不同功能层之间通过精密磨削加工保证接触面平面度误差控制在0.02mm以内，叠装后不会出现层间气隙，避免磁通量在层间缝隙处出现不必要的损耗，整体磁吸力能够达到设计值的95%以上。

　　组件顶部的三角形吊耳结构并非装饰件，而是专门为组件的吊装、快速移位设计的受力结构，吊耳上的圆孔为标准吊装孔，可配合卸扣、吊环螺丝使用，在需要更换吸附工位、整体搬运组件时，不需要撬动层板结构，直接通过吊耳起吊即可，避免拆装过程中破坏层间的定位精度。四个角位布置的内六角锁紧螺栓是整个组件的结构核心，螺栓从上层盖板贯穿所有功能层直到底层接触板，拧紧时能够给所有叠层提供均匀的压紧力，避免永磁体受冲击出现层间错位，同时螺栓的沉头设计完全藏入盖板内，不会突出组件上表面，保证组件上平面可以直接贴装其他附属配件，不会出现安装干涉。

　　从安装边界来看，整个组件为规则长方体结构，四个角的螺栓孔位中心距按照标准模数设计，可直接适配现有常规磁吸座的安装孔位，不需要额外加工转接板；组件的总厚度根据磁吸力需求做了分层匹配，每层厚度都经过磁路仿真计算，隔磁层的厚度刚好能够阻断磁力向非工作面方向的泄露，避免组件安装后吸附到安装座本身造成移位，同时导磁层的厚度能够将永磁体的磁力线均匀引导到工作面，让整个接触面上的磁吸力分布更均匀，不会出现边角位置吸力弱、中心吸力过强导致工件吸附变形的问题。

　　在压铸模具的实际应用场景中，这类组件通常安装在模具的侧抽芯机构周边，用来吸附小型的金属嵌件，避免合模过程中嵌件移位造成压铸件报废；在自动化分拣工位上，这类组件可以安装在机械臂末端，作为磁吸抓手使用，分层结构的设计可以根据需要抓取的工件重量，灵活增减永磁体层的数量，调整整体磁吸力大小，不需要重新制作整个磁吸座，大幅降低工位改造成本。设计过程中特意将吊耳与上盖板做了一体化折弯成型处理，而不是采用焊接式吊耳，避免焊接位置出现应力集中，在长期起吊过程中出现焊缝开裂的问题，吊耳的三角形加强筋结构直接延伸到上盖板的两个螺栓位置，起吊时的受力能够通过螺栓直接传递到整个组件的叠层结构上，不会出现吊耳根部受力断裂的情况。组件的所有层板边角都做了R角倒钝处理，没有尖锐毛刺，安装调试过程中不会划伤操作人员的手套或者工件表面，底层接触板的边缘做了微小的倒角处理，当吸附面与工件表面存在微小角度偏差时，能够顺着倒角滑入贴合位置，不会因为直角边卡滞导致吸附不完全。
