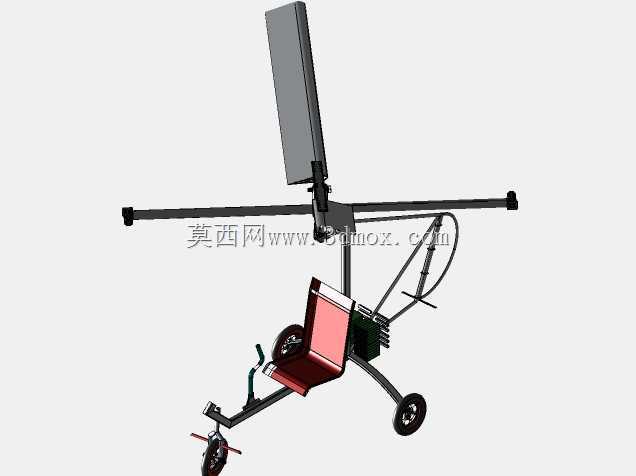

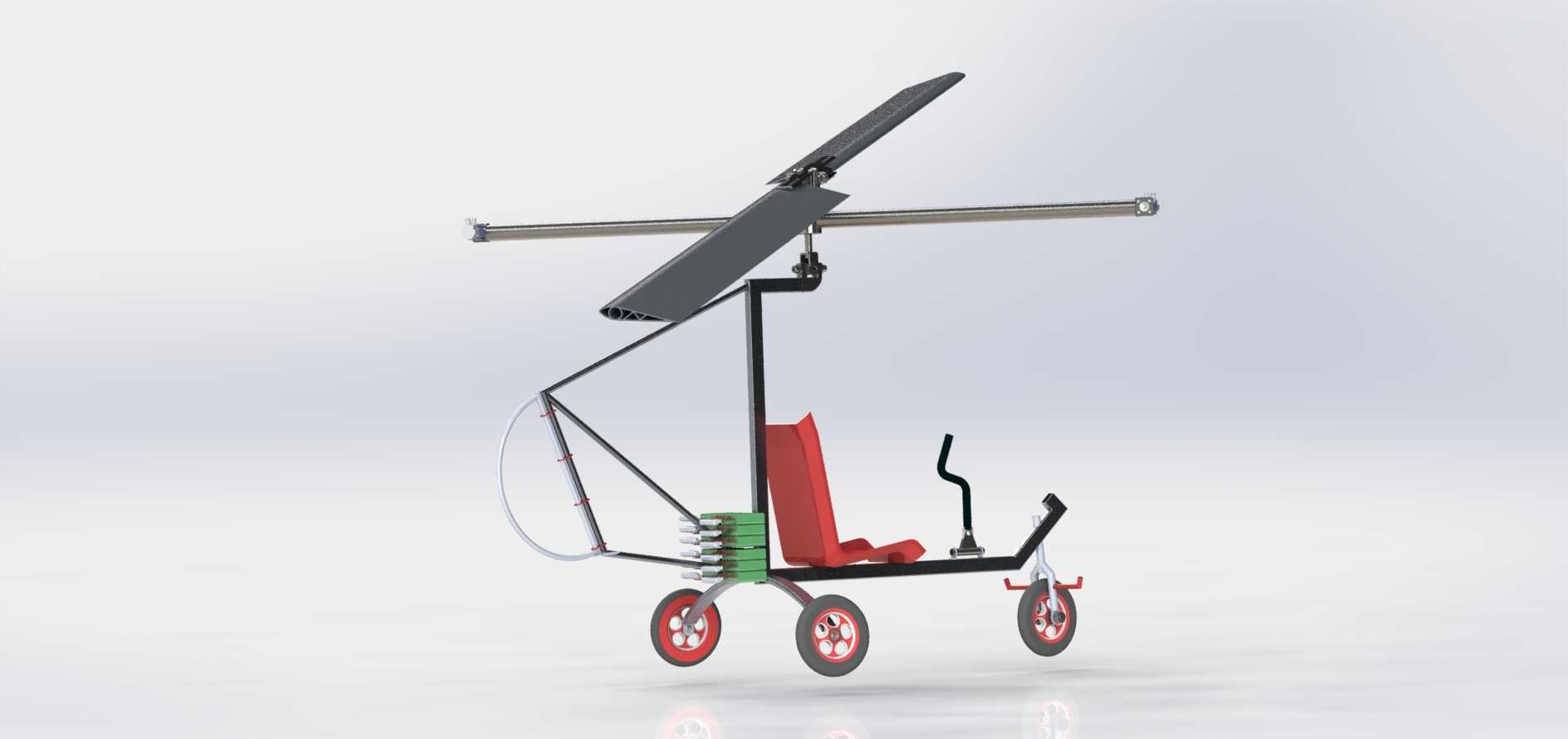

单人电动旋翼飞行器结构设计方案

这款单人电动旋翼载具的结构设计，核心面向低空短途通勤、飞行体验培训以及户外休闲飞行场景，整体采用开放式桁架式机身架构，最大化降低结构自重的同时，预留了充足的部件安装与维护操作空间。从功能实现逻辑来看，该载具依托顶部主旋翼提供升力，尾部未设置传统直升机的抗扭尾桨，而是通过旋翼头的倾角调整配合机身重心配平实现航向稳定，动力单元布置在座椅下方的机身中段位置，直接为旋翼系统提供动力输出，省去了复杂的传动换向结构，有效降低了整机的机械故障概率。起落架采用前三轮式布局，三个带橡胶轮面的小尺寸机轮通过独立支架连接在机身底部框架上，前轮设置有转向操纵连杆，直接与座椅旁的操纵手柄联动，可在地面滑行阶段实现方向控制，轮组的安装位置经过重心配平计算，静态停放时机身保持水平姿态，旋翼桨叶距离地面的安全高度满足地面启动时的人员安全防护要求，避免桨叶刮碰地面或周边障碍物。机身主体框架采用薄壁圆管拼接成型，管架之间通过焊接或紧固件连接形成稳定的三角支撑结构，座椅为一体化成型的承力座，直接固定在主框架的承力节点上，可承载单人的体重同时传递飞行过程中的动载荷，操纵杆件布置在座椅侧前方，符合人体工程学的操作 reach 范围，飞行员落座后无需大幅挪动身体即可完成所有操纵动作。旋翼系统采用双叶主旋翼设计，桨叶为翼型截面结构，旋翼头设置有挥舞铰与变距机构，可在飞行过程中根据操纵指令调整桨距与旋翼倾角，实现升力大小与方向的控制，旋翼轴通过轴承座固定在机身顶部的框架上，轴系的同轴度公差控制在合理范围内，避免高速旋转时产生过大的振动。整机的安装边界充分考虑了运输与存放需求，拆解后旋翼、机身框架、起落架等部件可装入小型货运车辆，日常存放时占用的空间与普通三轮摩托相当，不需要专用的大型机库。设计过程中对各部件的受力路径做了明确规划，从旋翼传来的升力载荷通过顶部轴承座传递到主框架，再分散到机身各段管架最终传递到起落架，地面滑跑时的冲击载荷则通过轮组支架缓冲后向上传递到机身，避免局部应力集中导致结构失效。动力单元的安装位预留了散热间隙，可保证持续飞行过程中动力部件的工作温度处于合理区间，机身侧部预留了线缆与操纵线的走线槽，所有走线都沿管架布置并通过卡扣固定，避免飞行过程中线缆晃动干扰旋翼运动。
