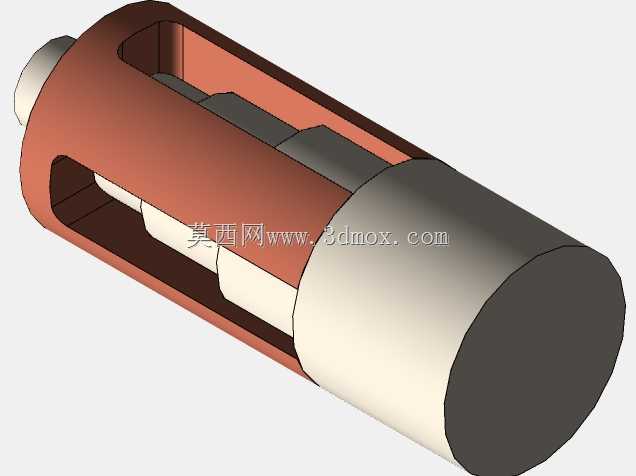

剖视结构套筒式同轴传动组件

这类剖视展示的套筒式同轴传动组件，多应用在中小功率的动力传递场景中，常见于小型机电设备、教学演示教具、简易传动工装的动力输出端，承担同轴度校准、扭矩传递、轴系防护的多重作用。从结构来看，外部采用带开窗的筒状壳体设计，开窗结构并非随意设置，一方面可以在装配过程中直观观察内部轴段的配合到位情况，降低装配对位的难度，另一方面在设备运行阶段，能够快速排查内部轴件的磨损、窜动问题，无需完全拆解外壳即可完成初步故障判断，大幅缩减日常运维的拆装工作量。内部采用阶梯轴配合分段衬套的结构，不同直径的轴段对应不同的扭矩传递需求，靠近动力输入端的轴段直径更大，能够承受输入端传递的初始扭矩，避免应力集中导致的轴段断裂，衬套分段布置在轴与外壳之间，既可以为旋转轴提供径向支撑，减少轴系运转时的径向跳动，也能在轴件磨损后单独更换衬套，降低整体维护成本。设计过程中需要重点把控外壳与内部轴系的同轴度公差，外壳两端的定位止口需要与内部衬套的安装位保持统一基准，同轴度公差通常控制在0.02mm以内，避免轴系运转时出现偏磨、卡滞的问题。外壳的开窗位置需要避开内部衬套的支撑区域，防止开窗结构削弱壳体的整体刚性，开窗边缘需要做倒钝处理，避免装配或运维过程中划伤操作人员。安装边界方面，这类组件整体为圆柱状结构，安装时通常以壳体两端的外圆柱面作为定位基准，与设备安装座的孔位采用过渡配合，轴向通过端盖或者卡簧完成限位，不需要额外设计复杂的安装法兰，能够适配狭小空间内的传动布置需求。两端伸出的轴段分别对接动力输入端与负载端，轴端可以根据实际需求设计键槽、扁位或者螺纹孔，满足不同连接方式的扭矩传递要求。在实际选型应用中，需要根据传递的额定扭矩核算轴段的最小直径，同时根据设备的运转转速选择合适的衬套材质，高转速场景下可以选用铜基衬套或者含油轴承，低转速重载场景则可以选用钢制衬套配合润滑脂润滑，保障组件的长期稳定运行。这类结构的教学演示价值也十分突出，通过半剖的展示形式，能够让初学者直观理解同轴传动组件的内部配合关系，掌握轴系支撑、壳体防护、扭矩传递的基础设计逻辑，是机械结构入门学习中十分典型的参考结构。
