压铸模具用径向摆动铰接支撑构件

项目分类:铸造模 发布时间:2026-06-13 ID:1181400
  • 压铸模具用径向摆动铰接支撑构件

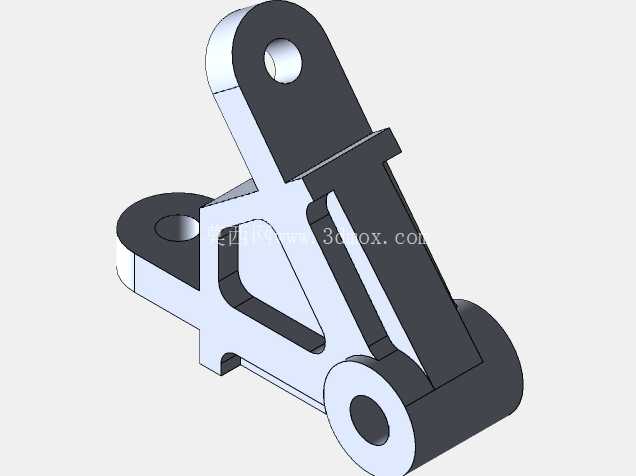

  在压铸生产的模具开合模、抽芯机构运行过程中,这类径向摆动构件是承担角度传动、载荷传递的核心铰接部件,常布置在模具侧抽芯滑块与斜向驱动组件的连接位置,也会用于模具顶出机构的同步摆动限位环节,适配高温铝合金、锌合金压铸工况下的反复开合动作,能在120度以内的径向摆角范围内稳定传递驱动力,避免刚性连接带来的部件卡滞、应力集中问题。从结构设计逻辑来看,构件整体采用一体化镂空式筋板布局,三个带同轴度公差要求的铰接孔分别对应三个安装连接点位:上端单耳孔用于连接驱动端的连杆或者油缸接头,下端两个同轴布置的双耳孔分别对接固定支座与滑动抽芯块,安装时三个孔位的轴线平行度公差需要控制在0.02mm以内,才能保证摆动过程无卡涩。

  构件主体的镂空减重槽并非随意开设,是通过有限元应力分析后,在非受力区域去除冗余材料,既降低了构件自身重量,减少摆动过程的惯性冲击,又能保证受力筋位的截面强度足够承受压铸开合模时最大12kN的瞬时冲击载荷,避免长期往复动作下出现疲劳变形。从安装边界来看,构件处于完全摆动状态时,最大外轮廓回转半径为72mm,安装时需要在模具模板上预留出对应的避让空间,避免摆动过程中与周边的冷却水管、紧固螺栓、顶针板组件发生干涉;三个铰接孔的孔径统一适配直径12mm的圆柱销,销孔配合公差选用H7/g6间隙配合,既保证铰接转动的灵活性,又能控制连接间隙在0.03mm以内,避免长期磨损后出现传动间隙过大、抽芯位置偏移的问题。

  构件的受力面做了局部加厚处理,尤其是上端耳片与主体筋板的连接位置,做了R5的圆角过渡,避免应力集中导致的耳片断裂问题;下端双耳的内侧间距为18mm,刚好适配对应连接支座的耳片厚度,安装时不需要额外加装调整垫片,就能保证轴向定位准确。在实际压铸生产场景中,这类摆动构件的工作环境长期接触模具传导的高温,同时会受到开合模过程的反复冲击载荷,因此设计时特意将受力筋的走向与载荷传递路径保持一致,让驱动端的作用力能顺着筋板直接传递到执行端,减少力传递过程中的扭矩损耗,也避免局部应力超出材料屈服强度。

  不同于普通的平面连杆构件,这款径向摆动块的安装面带有15度的倾斜角度,能适配模具内部倾斜布置的抽芯机构传动需求,不需要额外增加角度转接块,就能直接将直线驱动的作用力转化为径向摆动的扭矩,再传递给侧抽芯滑块完成抽芯动作,有效简化了模具内部的传动结构,减少了故障点。在装配调试环节,需要先将下端两个铰接孔的固定销装配到位,确认构件能绕固定销自由摆动无卡滞后,再连接上端的驱动连杆,装配完成后需要手动盘动整个传动机构,确认摆动全行程中没有异响、没有干涉点,同时要保证摆动到两个极限位置时,对应的抽芯滑块能准确到达到位位置,抽芯行程误差控制在0.1mm以内,避免压铸生产时出现抽芯不到位导致的铸件粘模、拉伤问题。构件的所有棱边都做了C1的倒角处理,既避免装配时锋利棱边划伤操作人员,也能减少应力集中点,提升构件的疲劳寿命;铰接孔的内孔表面粗糙度要求达到Ra1.6,保证与圆柱销配合时的耐磨性能,在日常生产维护中,只需要定期在铰接位置加注高温润滑脂,就能保证构件长期稳定运行,减少停机维护的频次。
