长条形阶梯槽口斜端定位压装构件

该构件主要应用于压装工装的定位工位，在小型零部件压合装配工序中承担工件定位与压装导向作用，常见于电子接插件压装、小型五金件铆接、线束端子压合等产线工装中，作为压头与工件之间的过渡定位件使用，避免压头直接接触工件造成表面压伤，同时通过自身结构限制工件在压装过程中的横向位移，保证压装位置的同轴度与压入深度的一致性。

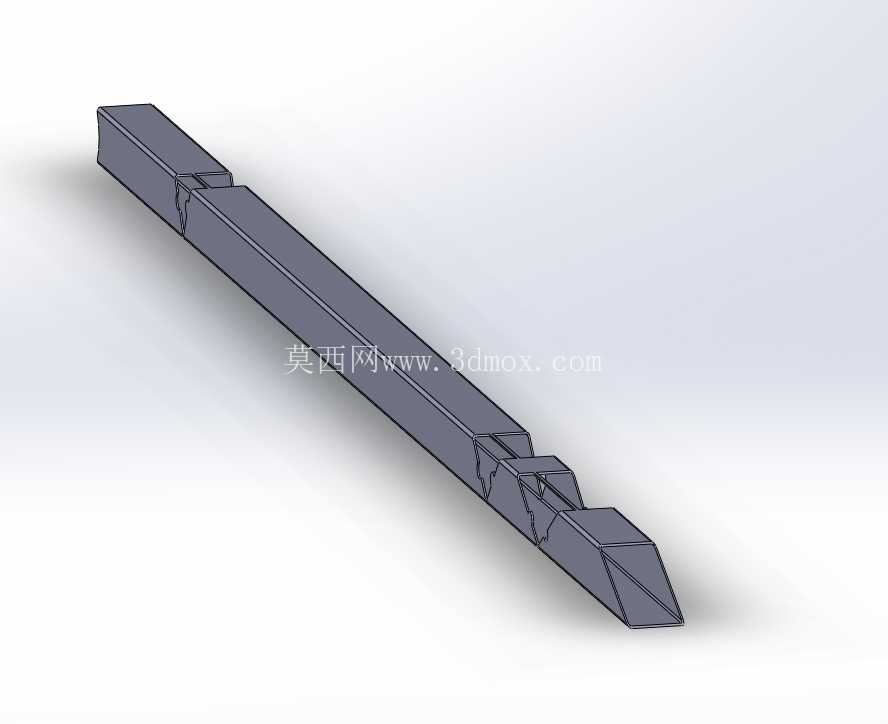

从结构设计来看，整体采用长条形等截面基体设计，主体截面为矩形，沿长度方向依次设置多组阶梯式槽口，槽口的宽度与深度根据待压装工件的定位凸台尺寸匹配设计，每组槽口对应一种规格工件的定位需求，单根构件可兼容3-4种相近规格工件的压装定位，减少工装换型时的零件更换频次。构件末端设计为45度斜切端面，该结构主要用于压装初始阶段的工件导入，当工件放置存在微小位置偏差时，斜端面可在压头下行过程中逐步将工件导正至槽口定位位置，降低人工上料的对位精度要求，提升产线上下料的操作效率。

设计过程中优先考虑了构件的受力稳定性，基体厚度根据压装工况下的最大压合力计算选取，保证在15kN以内的压装力作用下基体不会发生弯曲变形，槽口位置的壁厚预留了足够的强度余量，避免反复压装过程中槽口边缘出现崩缺或塑性变形。槽口的过渡位置均设计了R0.5的小圆角，一方面减少应力集中，提升构件的疲劳寿命，另一方面避免尖角刮伤工件表面，对于外观要求较高的塑胶件、电镀五金件压装场景尤为适用。

安装边界方面，构件的基体宽度统一为20mm，厚度为12mm，总长度根据适配的槽口数量设置为180mm，安装时通过基体侧面的两个沉头孔固定在压装工装的下模座上，沉头孔的位置距离构件两端各25mm，安装孔间距为130mm，适配市面上多数标准小型压装机的下模座安装孔位，无需额外加工转接板即可直接安装使用。构件的上表面与压头的下平面保持平行，安装后平面度公差控制在0.02mm以内，保证压装过程中压合力垂直作用于工件表面，避免压装偏斜导致的工件报废。

实际使用场景中，该构件可配合气动压装机、手动压床以及小型伺服压装机使用，针对不同材质的压装工件，可通过更换不同槽口尺寸的同系列构件快速切换生产型号，换型时间不超过2分钟。在端子压接工序中，该构件的斜端导入结构可将上料对位的允许偏差从±0.1mm提升至±0.8mm，大幅降低操作员工的技能要求，同时压装不良率可降低40%以上。针对需要多工位同步压装的场景，可将多根该构件平行安装在同一下模座上，通过统一的压头动作完成多工件同步压装，适配自动化产线的批量生产需求。

结构细节上，构件的所有锐边均做了倒钝处理，避免安装与使用过程中划伤操作人员，槽口的尺寸公差按照H7级精度加工，保证与工件定位凸台的配合间隙控制在0.02mm以内，既保证定位精度，又不会出现工件卡滞在槽口内的情况。基体材质选用45号钢经调质处理，表面硬度达到HRC28-32，兼顾强度与韧性，长期使用不易变形，表面做发黑处理，提升防锈能力，适应车间多油污、多粉尘的使用环境。
