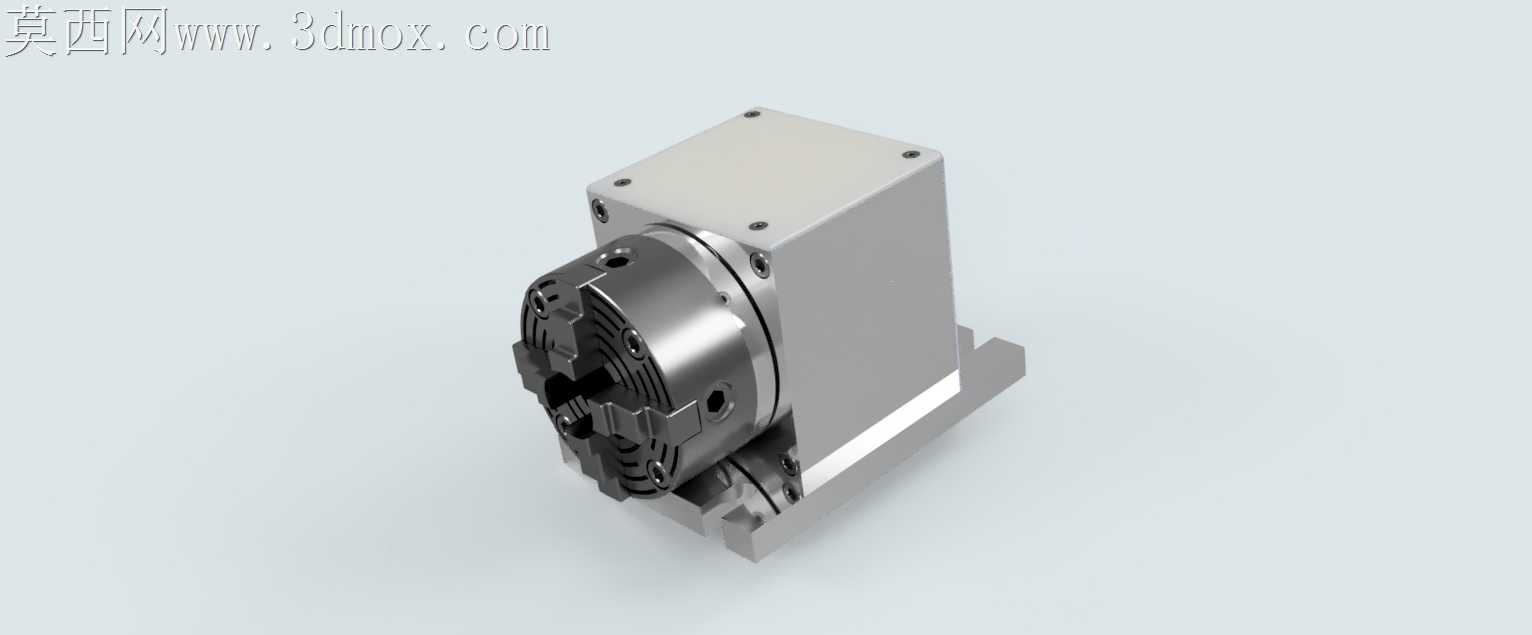

谐波驱动式数控铣床回转进给轴结构

普通小型数控铣床加装第四轴时，常遇到回转间隙大、负载刚性不足、安装空间局促的痛点，不少自制转台要么采用蜗轮蜗杆结构磨损快反向间隙难补偿，要么直连电机体积过大挤占工作台有效行程，这套谐波驱动的回转进给结构刚好戳中这些现场加工的矛盾点。谐波减速器的柔轮输出端直接衔接卡盘连接法兰，省去了传统结构里的过渡轴套、联轴器等冗余传动环节，从根源上压缩了传动链长度，反向空程能控制在极小范围内，做小型零件的四轴联动铣削时，曲面接刀痕不会因为传动间隙出现台阶。箱体和底座的连接面做了嵌入式定位止口，装配时不需要反复打表找正回转中心与X轴的平行度，止口的公差带选了H7/js6的过渡配合，既保证安装时的定位精度，又不会因为配合过紧导致后期维护拆卸困难，车间里日常拆装更换卡盘也不会破坏原有定位精度。卡盘端的密封结构特意做了双层迷宫式设计，铣削加工时产生的金属切屑、切削液雾气不会顺着主轴缝隙渗入谐波减速器内部，要知道谐波柔轮对异物侵入极其敏感，哪怕是细小的铝屑卡入柔轮与刚轮的啮合间隙，都会瞬间造成传动卡滞甚至柔轮开裂，这种非接触式密封不用频繁更换密封圈，长期在湿式加工环境下也能保持稳定的传动精度。驱动端的伺服电机安装座做了偏心调节结构，张紧同步带时不需要撬动电机壳体，只需要微调偏心套的角度就能把带轮张紧力调整到合适区间，避免了传统安装方式里电机轴受径向力导致轴承过早磨损的隐患。底座的安装槽做了通长T型槽结构，能适配不同规格的铣床工作台T型槽间距，不用额外做转接板就能直接固定，安装时找正回转中心的时间能缩短六成以上。输出端的卡盘连接法兰做了短锥定位结构，和三爪卡盘的连接刚性比直口连接提升不少，重切削时卡盘不会因为切削力的交变载荷出现微幅窜动，加工出来的型腔分度精度能稳定保持在行业要求的公差范围内。整套结构没有多余的装饰性设计，所有棱角都做了工艺倒角，既避免装配时划伤操作人员，也不会在加工过程中挂住切屑造成清理麻烦，外壳的散热筋顺着电机运转的气流方向排布，长时间连续加工时谐波减速器和伺服电机的热量能顺着筋条快速散出，不会因为积热导致传动精度漂移。
