五轴联动数控加工摆头结构设计

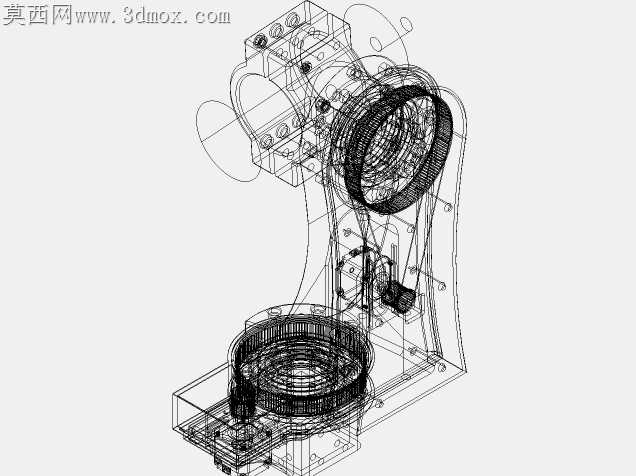

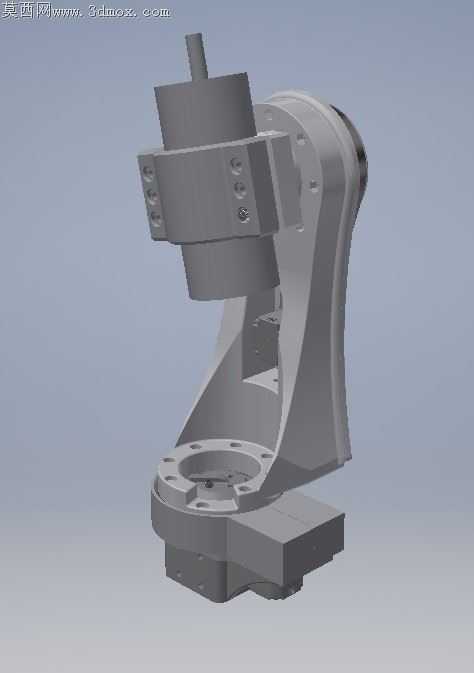

车间里常规三轴机床加工复杂曲面件时，多次装夹带来的定位误差始终是难以抹平的精度损耗，摆角头的刚性与回差控制，直接决定了五轴加工的成品精度上限。这套摆头的C轴回转基座采用大直径法兰安装面，法兰面上的定位销孔与螺栓孔排布做了错位优化，避开了内部传动腔的加强筋位置，不会因为螺栓锁紧力导致腔体变形挤压内部传动件。摆臂部分的曲面过渡没有做等壁厚设计，靠近主轴安装位的区域壁厚增加了3mm，抵消主轴高速切削时的颤振传导，靠近回转轴的位置做了局部挖槽减重，降低回转驱动的负载惯量，启停时的角加速度波动能控制在更小范围。主轴安装座的定位止口做了H7级公差配合设计，止口端面预留了0.02mm的研磨余量，现场装配时不需要额外垫铜皮调整同轴度，锁紧螺栓的沉孔深度做了统一管控，螺栓锁紧后端面不会突出安装面，避免和外围防护壳产生干涉。两个回转轴的密封槽位置做了内凹设计，切削液和金属碎屑不会直接冲刷密封圈唇口，能延长密封件的更换周期，日常维护时只需要拆开外侧的压盖就能更换密封圈，不需要拆解整个摆头的传动结构。摆臂内部的走线槽做了圆角过渡，没有尖锐的直角棱边，伺服电机的动力线和编码器线分开排布，避免信号干扰导致的位置反馈偏差，走线槽的出口处做了橡胶护圈，长期往复回转不会磨破线缆外皮。主轴端面的刀具安装位距离回转轴交点的距离做了严格控制，缩短了刀具悬伸长度，同等切削参数下的让刀量能降低40%左右，加工深腔曲面时不需要额外加长刀具就能触达加工位置。回转轴的锁紧机构采用圆周多点抱紧设计，不是传统的单点顶紧，重切削时转轴不会产生微位移，加工硬料时的表面光洁度更稳定。底座的排屑斜面做了15度倾角，加工产生的金属碎屑会顺着斜面滑落，不会堆积在回转缝隙里，避免碎屑卡滞导致的回转阻力增大。
