适敏牙膏配套粘贴式管帽结构设计

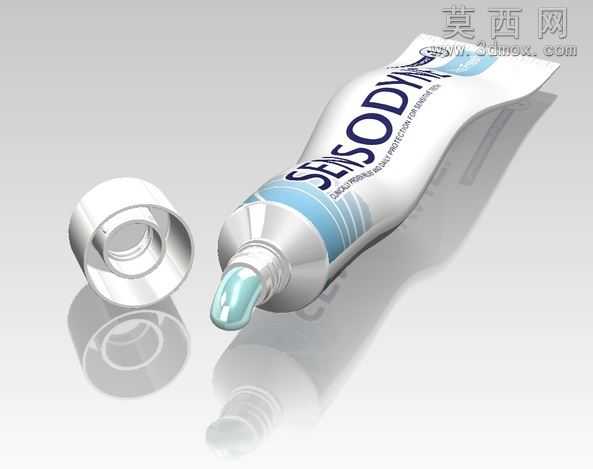

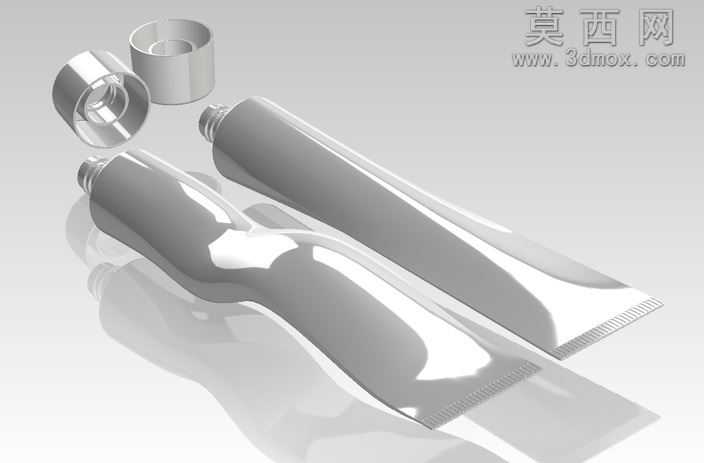

本作品为牙膏配套粘贴式管帽的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先围绕牙膏管口的标准挤出尺寸进行基准定位，先绘制管帽的外轮廓旋转草图，通过凸台旋转命令生成管帽的主体外壳结构，针对管帽与管口配合的内圈密封区域，单独绘制环形卡槽草图，采用拉伸切除命令加工出与牙膏管口外螺纹适配的卡接槽位，保证管帽旋合后能够紧密贴合管口，避免膏体溢出干结。针对管帽的粘贴式翻盖结构，单独拆分翻盖与主体的连接铰链位，通过薄壁特征处理铰链处的壁厚，在保证连接强度的同时预留足够的翻转形变余量，翻盖内侧的密封塞采用同轴度约束与管口内孔对齐，通过拉伸凸台生成适配内孔直径的塞体，边缘做0.1mm的圆角过渡处理，避免塞体插拔时出现剐蹭膏体的问题。材质与渲染阶段，为管帽主体赋予高光泽PP塑料材质，调整材质的反射粗糙度参数至0.12，模拟日化包装常用的亮面塑料质感，为牙膏管身赋予复合软管材质，表面印刷区域添加适配的SENSODYN品牌标识贴图，调整贴图的投影方式为圆柱贴合，保证图案在弧面管身上无拉伸变形，膏体挤出部分赋予半透明凝胶材质，添加轻微的次表面散射参数，模拟脱敏牙膏特有的淡蓝色半透明膏体质感，场景内添加地面反射平面，调整反射强度至0.3，生成柔和的倒影效果提升整体渲染真实感。结构设计层面重点考量日常使用的便捷性，管帽外壁做1.5mm深度的防滑竖纹肌理，通过圆周阵列命令均匀分布在管帽外圈，增大旋拧时的摩擦力，翻盖与主体的连接卡扣做0.2mm的过盈配合设计，保证翻盖闭合后不会意外弹开，同时控制卡扣的插拔力在适合日常单手操作的区间，管帽整体壁厚控制在1.2mm，既满足注塑成型的工艺要求，也避免壁厚过大造成的材料浪费。设计过程中反复验证管帽与牙膏管的配合公差，将配合间隙控制在0.05mm以内，保证密封性能的同时不会出现旋合卡顿的问题，针对粘贴结构的受力区域做局部加厚处理，避免长期反复开合出现铰链断裂的情况，整体模型完成后进行全局干涉检查，确认所有零部件之间无干涉问题，结构符合日化包装配件的实际生产与使用需求。
