鼻腔采样用表面采样器结构设计

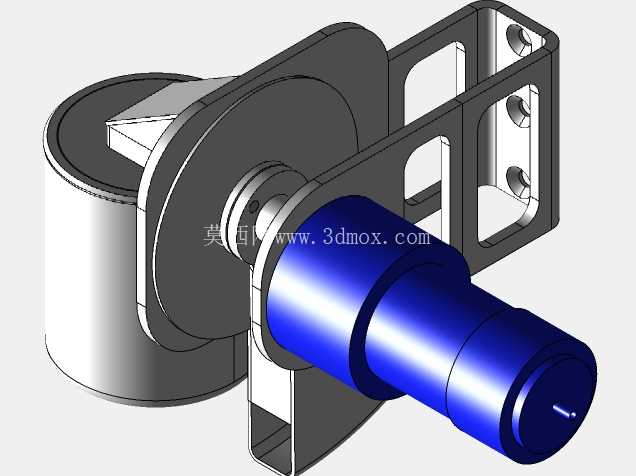

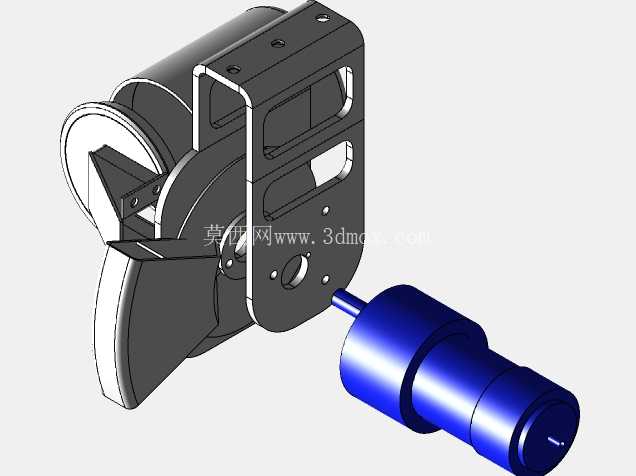

该采样装置主要面向医用鼻腔拭子采样场景设计，可适配自动化核酸采样工作站、桌面式采样辅助设备的执行端安装需求，替代人工完成拭子的进给、旋转采样、回撤的整套动作，降低医护人员高频采样操作的劳动强度，同时减少采样过程中人员近距离接触带来的交叉感染风险。从结构组成来看，装置分为采样拭子夹持端、旋转驱动轴段、安装固定支架三个核心部分，前端圆柱夹持段采用内孔弹性涨紧结构，可适配标准规格的一次性植绒采样拭子，夹持力控制在拭子不发生打滑、同时采样结束后可顺利拔出更换的区间，避免拭子断裂残留在受检者鼻腔内的风险。中间的蓝色轴段为旋转动力传递部分，通过内置的平键结构与后端驱动电机输出轴配合，可实现0-300rpm范围内的无级转速调节，采样过程中轴体带动拭子匀速旋转，保证拭子植绒头与鼻腔内壁充分接触，采集到足够的上皮细胞样本，相比人工手动旋转采样的力度不均问题，该结构的旋转扭矩稳定在0.1N·m左右，既不会因为扭矩过大造成受检者的不适感，也不会因为扭矩过小导致采样量不足影响检测结果。后端的框架式安装支架采用钣金折弯一体成型结构，支架上预留三个等距分布的安装孔位，孔位间距符合通用自动化设备的安装型材孔距标准，可直接固定在采样设备的直线滑台移动端，随滑台完成轴向的进给与回撤动作，进给行程可根据不同受检人群的鼻腔深度参数做适配调整，成人采样行程控制在8-10cm，儿童采样行程控制在5-7cm，支架侧面设计有走线槽，可容纳驱动电机的供电线缆与位置传感器的信号线缆，避免设备运行过程中线缆与运动部件发生干涉磨损。在设计思路上，该结构优先考虑了医用场景的消毒兼容性，所有与外界接触的零部件表面均做了光滑圆角处理，不存在清洁死角，可采用75%酒精、含氯消毒剂反复擦拭消毒，不会出现积液锈蚀的问题；夹持端的外露部分采用耐腐蚀的医用级材质，可耐受每日上百次的消毒操作，长期使用不会出现表面材质剥落的情况。安装边界方面，装置整体轴向总长度控制在180mm，最大径向直径为60mm，安装支架的外形尺寸为100mm*80mm，占用设备内部空间较小，可适配不同规格大小的自动化采样设备改造需求，不需要对原有设备的结构做大规模改动即可完成加装。实际运行过程中，该结构的运动同轴度控制在0.05mm以内，拭子旋转过程中不会出现径向跳动，避免采样过程中拭子头触碰鼻腔内壁非采样区域造成的不适，支架与驱动轴之间设置有耐磨轴套，长期往复运行的磨损量极小，可满足连续上万次采样动作的使用寿命要求，不需要频繁更换易损部件。针对采样过程中可能出现的拭子受力过载情况，轴段内部设计有过载打滑结构，当拭子受到的轴向阻力超过设定阈值时，轴体内部的摩擦片会发生打滑，停止轴向进给，避免对受检者造成鼻腔损伤，打滑阈值可通过轴端的调节螺母做微调，适配不同耐受程度的受检人群。
