可移动悬臂式半自动搅拌乳化设备结构

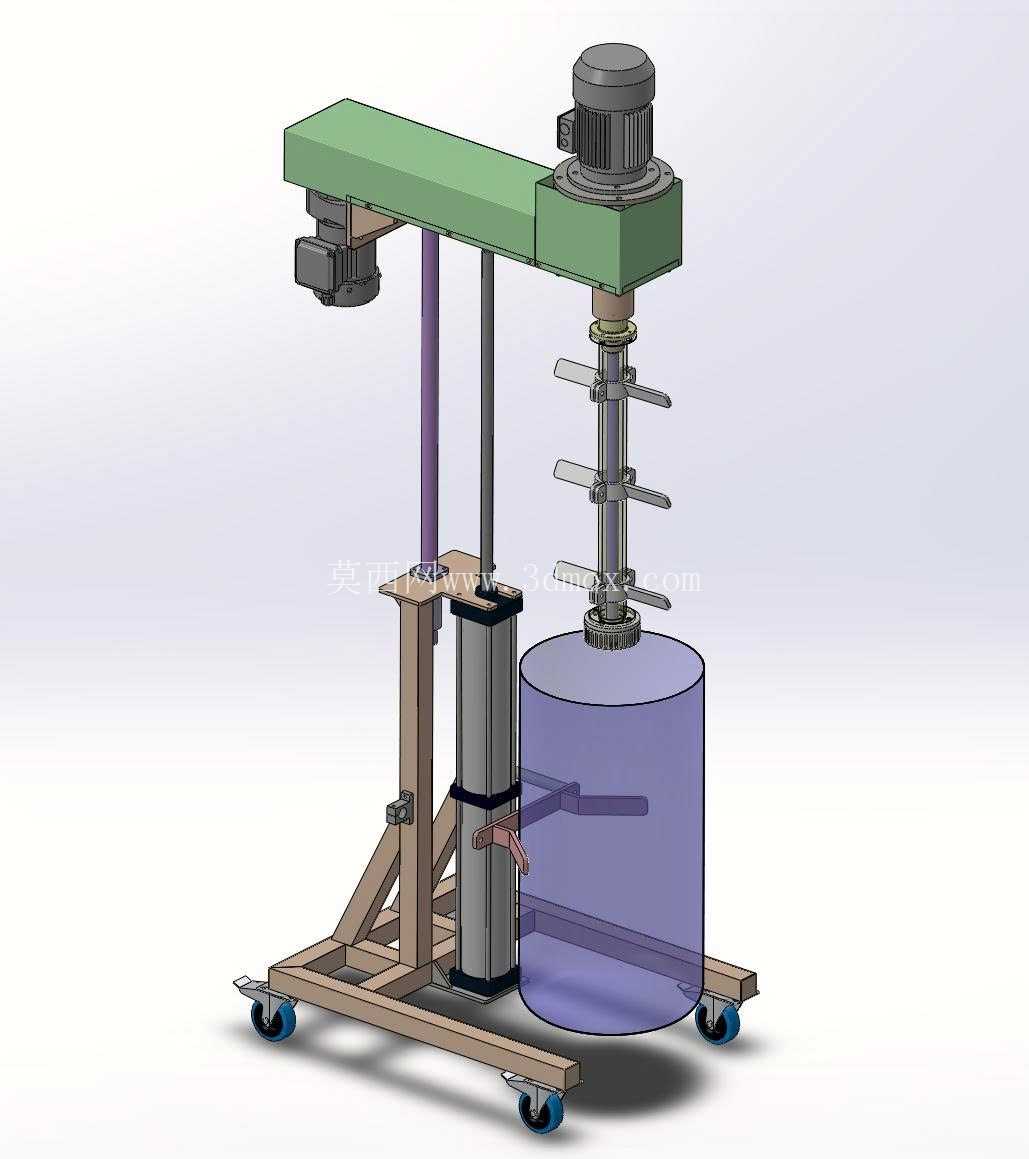

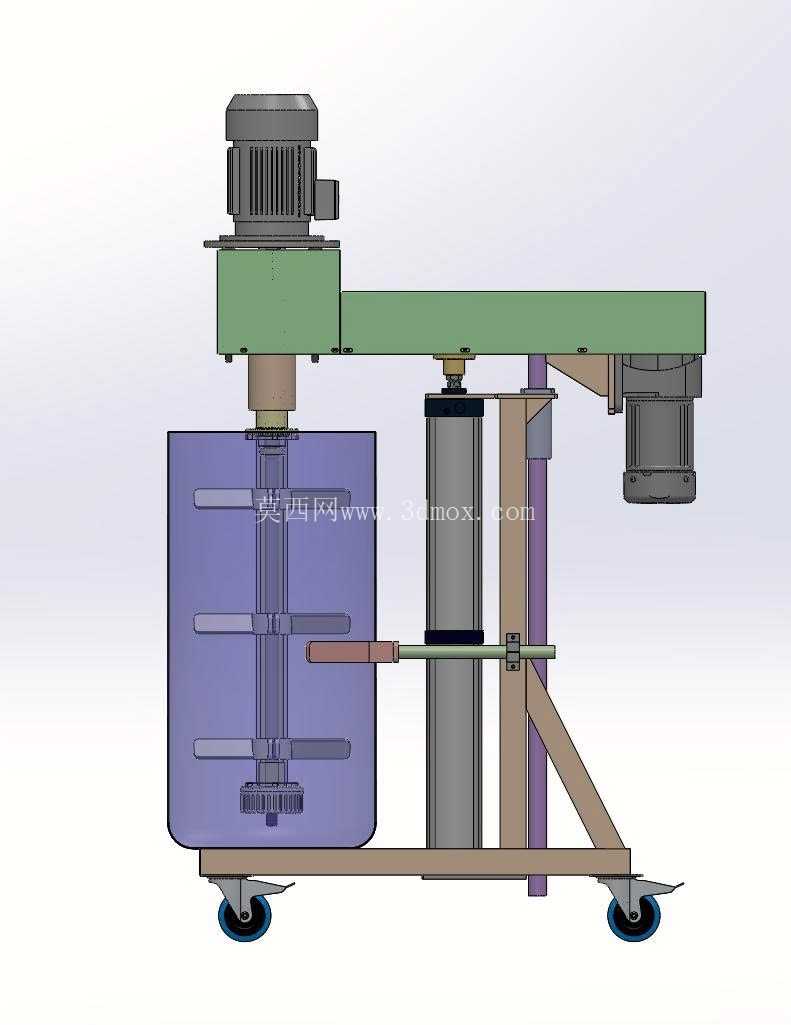

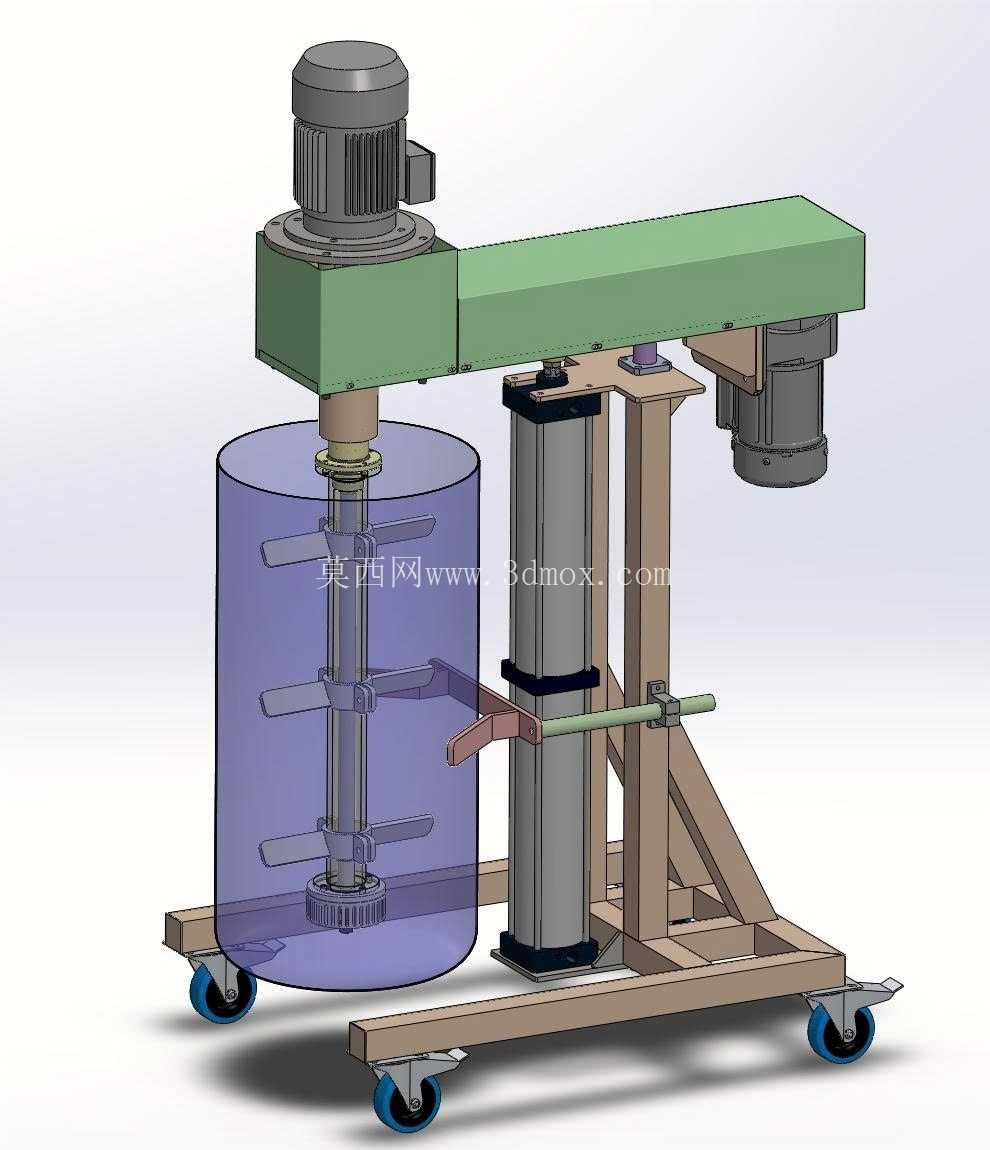

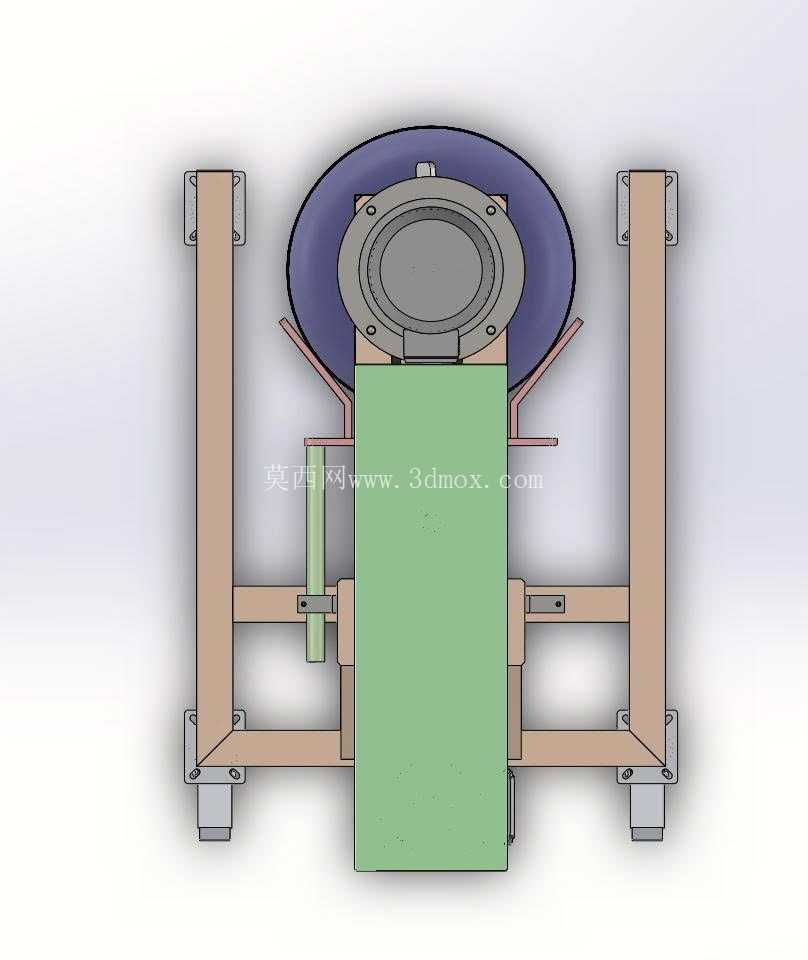

这款设备的结构设计核心围绕中小批量液料混合乳化的生产场景展开，常见于日化洗护、食品配料、小型化工制剂的车间生产环节，适配50-200L规格的圆柱料桶作业，无需固定安装工位，可通过底部脚轮在车间不同工位间转移，适配多工位轮换作业的生产需求，解决固定安装式乳化设备工位灵活性不足的问题。从功能实现逻辑来看，设备采用悬臂式承载结构，主立柱固定在带脚轮的方管焊接机架上，悬臂部分集成主搅拌驱动电机与乳化头驱动组件，搅拌轴采用多层桨叶布局，上层为斜叶式分散桨，负责将料桶上层的轻质组分向下推送，中层为平直涡轮桨，实现料液中部的径向紊流混合，下层靠近桶底位置设置锚式刮边桨，可贴合桶壁将附着的高粘度物料刮入混合区域，避免桶壁挂料导致的混合不均问题；乳化头设置在搅拌轴侧方，采用高剪切定转子结构，可在搅拌过程中对团聚的物料颗粒进行剪切破碎，实现乳液粒径的均匀化。设备的升降结构采用气动执行方式，气缸沿主立柱平行布置，悬臂与气缸活塞杆端部连接，配合立柱上的直线导杆实现升降导向，行程可覆盖料桶的整体高度，作业时降下悬臂让搅拌桨与乳化头完全浸入料液，换桶或清理时升起悬臂即可移出料桶，无需额外吊装设备，单人即可完成换桶操作。机架部分采用标准型钢焊接成型，底部脚轮配置两个定向轮与两个带刹车万向轮，移动到作业工位后踩下刹车即可固定设备位置，避免作业过程中设备移位；机架上预留了料桶定位区域，可适配常规直径的圆柱料桶，料桶放置后中心与搅拌轴中心重合，保证搅拌过程中桨叶不会刮蹭桶壁。从设计细节来看，驱动电机的安装座设置了可调腰型孔，可根据实际装配需求调整电机与传动轴的同轴度，降低传动过程中的振动；搅拌轴与驱动输出端采用快拆式联轴器连接，可根据不同物料的混合需求更换不同形式的搅拌桨，无需拆解整个悬臂结构；电气控制元件集中布置在悬臂侧方的安装盒内，操作按钮高度适配站立操作的人体工学高度，作业人员无需弯腰即可完成启停、升降操作。设备的整体安装边界控制在长1200mm、宽800mm、降下状态高度1800mm、升起状态高度2600mm的范围内，可通过常规车间的通道门与货梯，适配多层车间的转场需求；整机重心控制在机架投影范围内，满载作业时的稳定系数满足车间作业安全要求，不会出现侧翻风险。在实际应用中，这类设备可替代人工搅拌作业，针对乳液、膏霜类物料的混合乳化工序，相比大型固定式乳化机组，前期投入成本更低，工位灵活性更强，适合多品种小批量的生产模式，也可作为大型生产线的配套预混设备使用，提前将物料预混均匀后再送入主生产线，提升主生产线的作业效率。结构设计过程中充分考虑了日常清理维护的需求，与物料接触的搅拌桨、乳化头部件均采用快拆结构，松开锁紧件即可拆下清洗，避免不同批次物料交叉污染；气动管路采用快插接头连接，后期维护更换气缸或气管时无需复杂工具即可完成操作；机架表面采用喷塑处理，耐车间常见的清洁剂腐蚀，日常清理时直接擦拭即可去除表面污渍。
