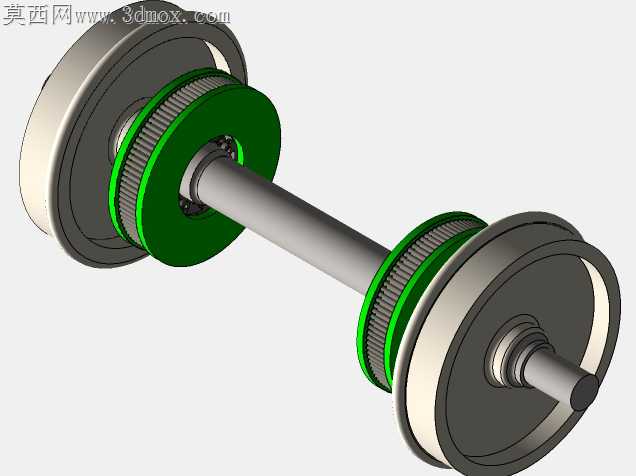

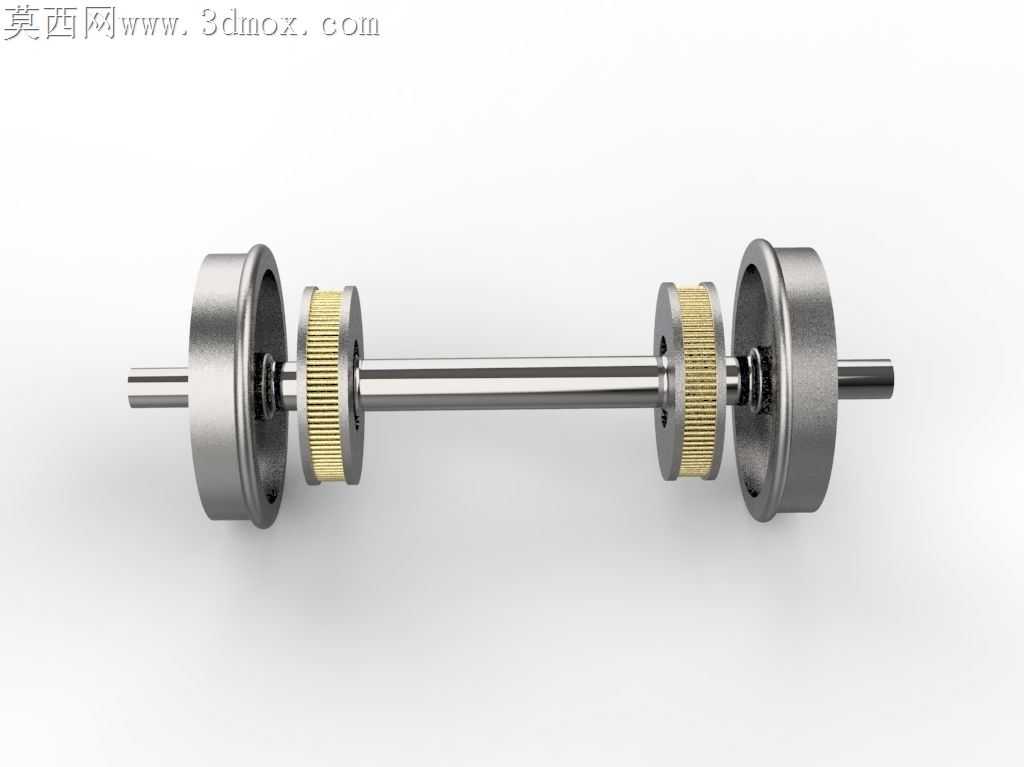

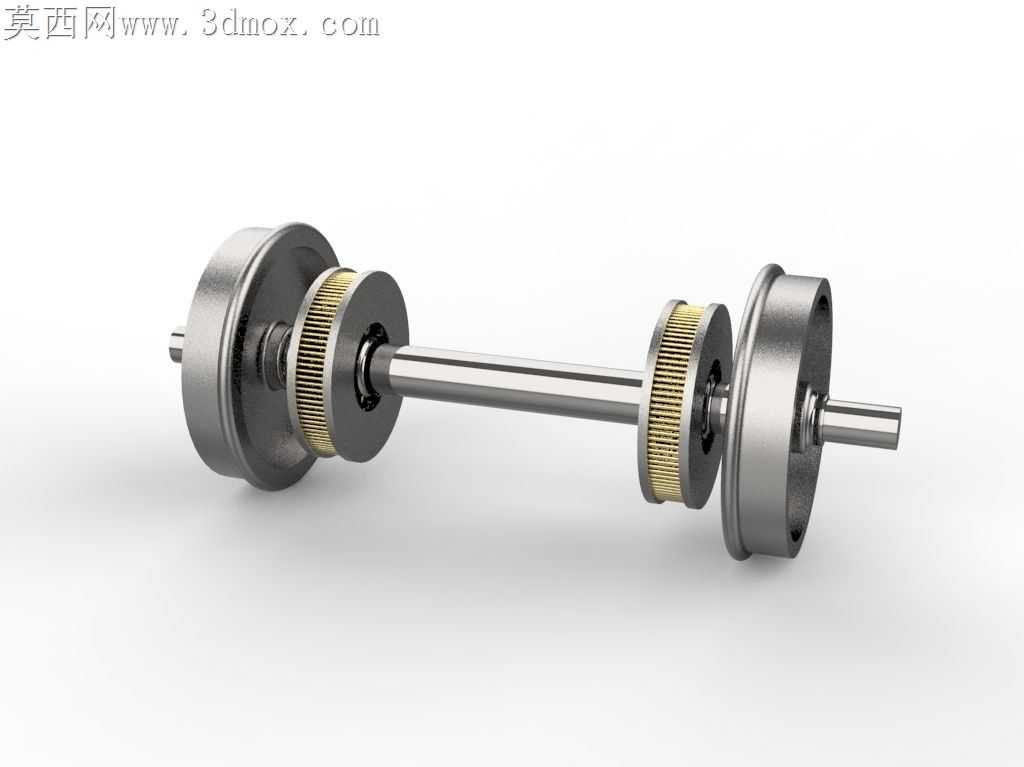

轨道车辆轮轴传动组件精细结构设计

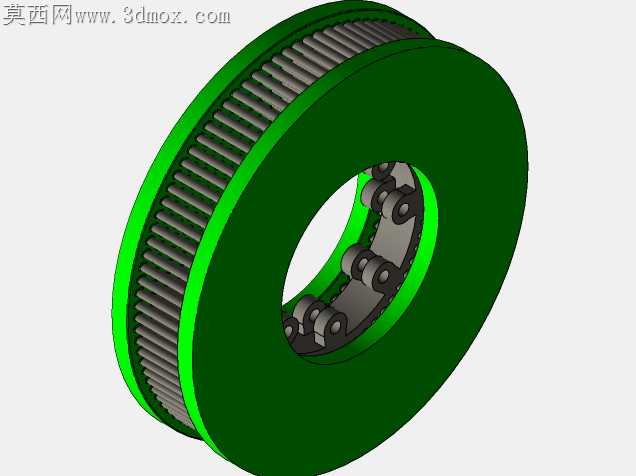

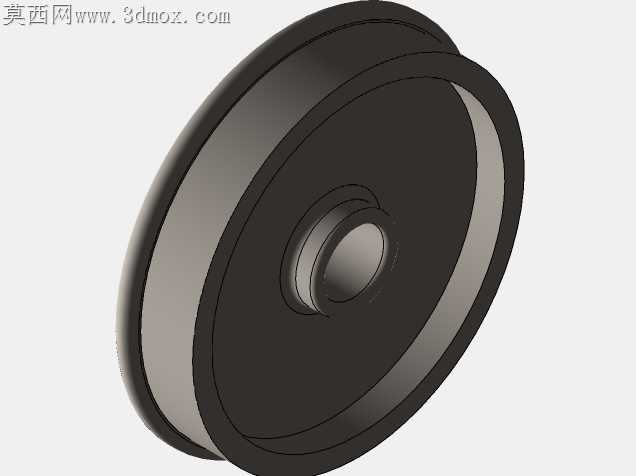

轨道轮轴长期在交变重载、轮轨冲击的工况下服役，过盈配合面的微动磨损、齿轮啮合偏载是现场最常出现的失效诱因，这套轮轴组件的结构设计全程围绕加工适配的核心逻辑展开，每一处尺寸公差都对应着实际加工落地的可行性。轮座与轴身的过渡圆角没有采用常规的等半径圆弧，而是做了三段相切的变曲率修形，避开磨削加工时容易出现的应力集中棱边，也能减少压装轮盘时轴面的划伤概率，压装导向段的锥度控制在1:200的区间，既保证压装过程的同轴度，又不会因为锥度过大导致压装到位后预紧力不足。两侧的传动齿轮与轴的配合选用了过渡配合加平键的组合，键槽的对称度公差严格控制在0.02mm以内，齿轮安装位的轴肩做了15度的卸荷槽，避免铣削键槽时刀具在轴根处产生接刀痕，也能分散齿轮传递扭矩时的应力集中。轮盘的辐板没有做等厚度设计，靠近轮毂的位置厚度略大于轮缘侧，既匹配锻造时的金属流动规律，减少锻件内部的缩松缺陷，也能在轮轨冲击时提供足够的形变缓冲，降低辐板疲劳开裂的风险。车轴两端的中心孔采用了带护锥的B型中心孔，热处理后修研中心孔作为全轴磨削的定位基准，保证各配合轴颈的同轴度误差控制在0.015mm以内，避免装配后车轮转动出现径向跳动。齿轮的齿面做了齿向修鼓处理，修鼓量控制在0.008-0.012mm之间，抵消车轴受载弯曲带来的啮合偏载，让齿面载荷分布更均匀，延长齿轮的服役寿命。轮盘与车轴的过盈量经过反复核算，既保证重载下不发生相对滑移，又不会因为过盈量过大导致轮盘内孔产生过大的拉应力，压装前的轴面粗糙度控制在Ra1.6，轮盘内孔粗糙度控制在Ra3.2，匹配压装时的润滑工艺，避免干摩擦导致的配合面拉伤。轴端的螺纹段与轴颈的同轴度也做了严格约束，保证轴端紧固件安装后不会产生附加的偏心载荷，整套结构没有冗余的设计元素，每一处几何特征都对应着加工工艺的可行性与现场服役的可靠性，没有为了视觉效果添加无法落地的装饰结构，完全匹配轨道车辆走行部的实际加工与装配需求。
