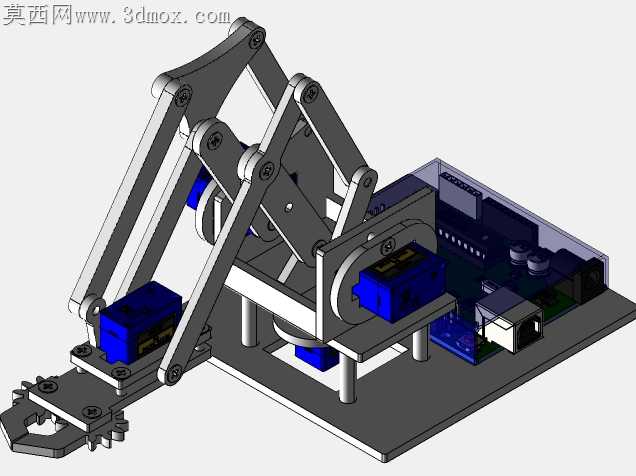

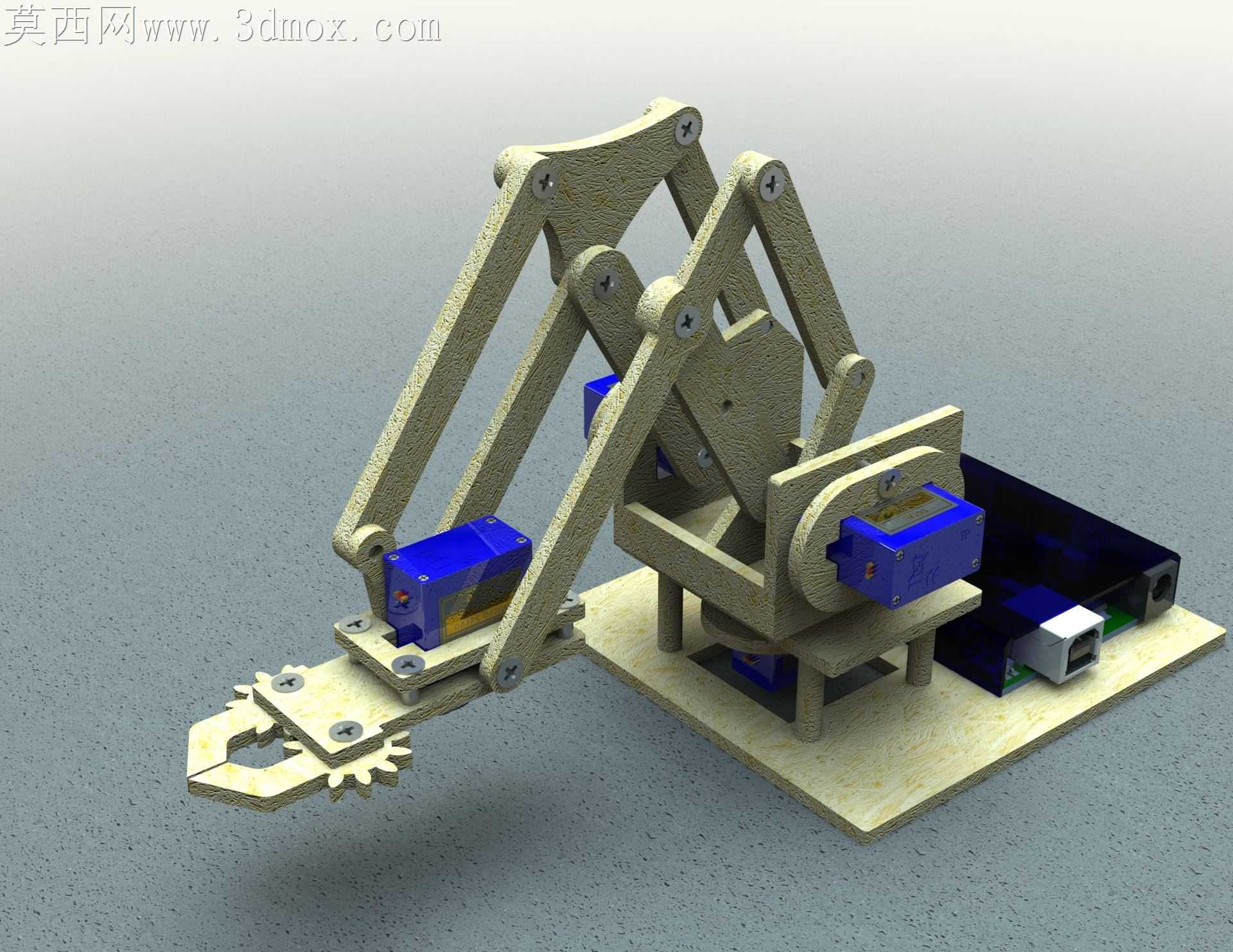

舵机驱动多自由度布拉科机械臂结构

桌面级小型机械臂的加工落地，最先要解决的是叠层连杆装配的公差累积问题——这套布拉科机械臂的多组平行连杆采用层叠式铰接设计，若单根连杆的孔位同轴度偏差超过0.1mm，装配后臂体抬升时就会出现卡滞，舵机负载会陡然升高甚至堵转。孔位加工时不能直接按连杆外形定位装夹，需先加工出统一的工艺基准边，所有铰接孔均以该基准为参照做坐标定位，同组平行连杆的孔距公差控制在±0.05mm以内，才能保证多连杆同步摆动时无别劲感。

夹持端的齿轮啮合爪是容易被忽略的细节，两片爪体的啮合齿侧间隙不能留得过大，否则抓取小尺寸物件时会出现偏斜滑脱，间隙过小又会在开合时出现齿面摩擦，实际加工时齿侧预留0.08mm的间隙刚好适配3D打印件的表面粗糙度，爪尖处做15度的倒角过渡，能顺畅滑入薄片物件的底部完成拾取。臂体与底座的回转支承位没有采用额外的轴承件，而是靠底座上的凸台与臂体基座的沉孔做滑动配合，凸台的高度比沉孔深度小0.2mm，装配后臂体转动时不会出现端面摩擦，同时能限制臂体的轴向窜动，省去了标准件的采购成本，也降低了实训装配的难度。

舵机的安装位做了嵌入式卡槽设计，不需要额外的螺丝固定就能将舵机卡入连杆的安装槽内，卡槽的尺寸比舵机外形大0.15mm，刚好能容纳3D打印的层纹误差，装配时只需在舵机与卡槽的缝隙处点少量热熔胶就能完成固定，后期更换舵机时也能快速拆解。底座上的控制板安装位预留了走线槽，舵机的连接线可以顺着连杆内侧的凹槽走到线槽内，不会在臂体摆动时被连杆夹到，也避免了线束外露影响整体观感。

这套结构没有采用复杂的减速机构，完全靠连杆的力臂比例优化来降低舵机的负载，大臂的铰接点位置往舵机输出轴侧偏移了8mm，相同舵机扭矩下能提升12%左右的末端负载能力，同时不会缩小臂体的活动范围。臂体的所有边角都做了R2的圆角处理，没有尖锐的棱角，实训操作时不会划伤手部，也能减少3D打印时的支撑用量，打印完成后不需要做过多的打磨处理就能直接装配。
