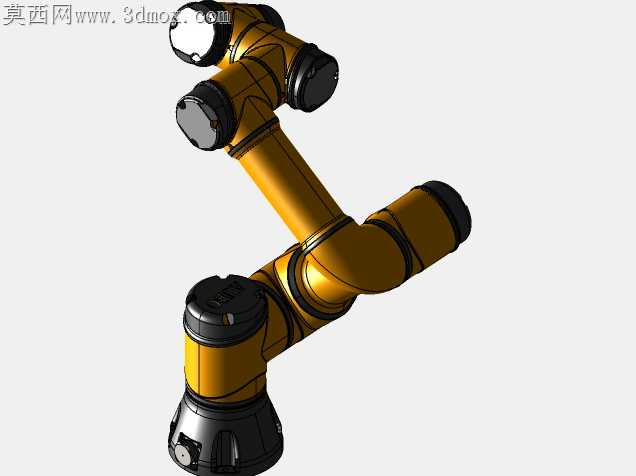

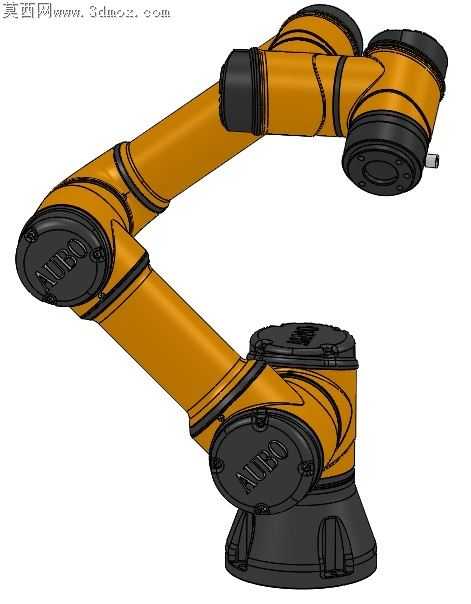

奥博I3协作型六轴机械臂三维结构

协作机械臂落地车间最容易被忽略的隐患，是关节接缝处的线缆磨损与转动副的公差累积，这款奥博I3负载3Kg的臂体结构，在关节衔接处做了内嵌式走线槽的过渡处理，没有把动力与信号线缆裸露在臂体外侧，避免工位上的工装、料筐剐蹭扯断线芯，也减少了日常清洁时清洗剂对线皮的腐蚀。大臂与小臂的连接关节处，做了阶梯式的止口配合面，不是简单的平面拼接，装配时能靠止口自动找准同轴度，不用反复打表调整关节的回转中心，能把关节处的径向跳动控制在0.02mm以内，末端执行器的重复定位精度也能跟着提上来。底座的安装法兰做了加厚的沉孔设计，固定螺栓能完全埋入法兰面内，不会突出底座刮蹭地面的走线，法兰边缘还做了一圈倒角，吊装落位时不会磕碰到安装面的防锈涂层，也方便现场工人对准地脚螺栓孔。臂体的外壳曲面做了等壁厚的抽壳处理，壁厚控制在2.5mm，既保证了外壳的结构强度，不会因为日常轻微碰撞出现凹陷变形，又能把整臂的自重控制在合理范围，降低底座回转时的转动惯量，启停时的抖动幅度更小。关节处的黑色密封端盖做了嵌入式的卡槽设计，密封圈卡在端盖的槽内，装配时不会因为挤压移位，能有效阻挡车间里的金属碎屑、切削液雾气进入关节内部，延长谐波减速器的使用寿命。末端法兰的接口做了标准化的定位销孔，快换夹爪、吸盘等执行器时，不用反复校准工具坐标系，销孔插入就能保证末端的位置精度，减少现场换产的调试时间。臂体上的过线孔口都做了圆角倒钝处理，穿线时不会刮破线缆的绝缘层，孔内还预留了线缆固定的卡扣位，能把线缆牢牢固定在臂体内壁，避免臂体反复转动时线缆在内部晃动拉扯接头。每个关节的端盖上都预留了调试用的观察孔，不用拆下端盖就能查看关节内部的润滑情况，日常维护时能快速排查漏油、异响的问题，减少停机维护的时间。
