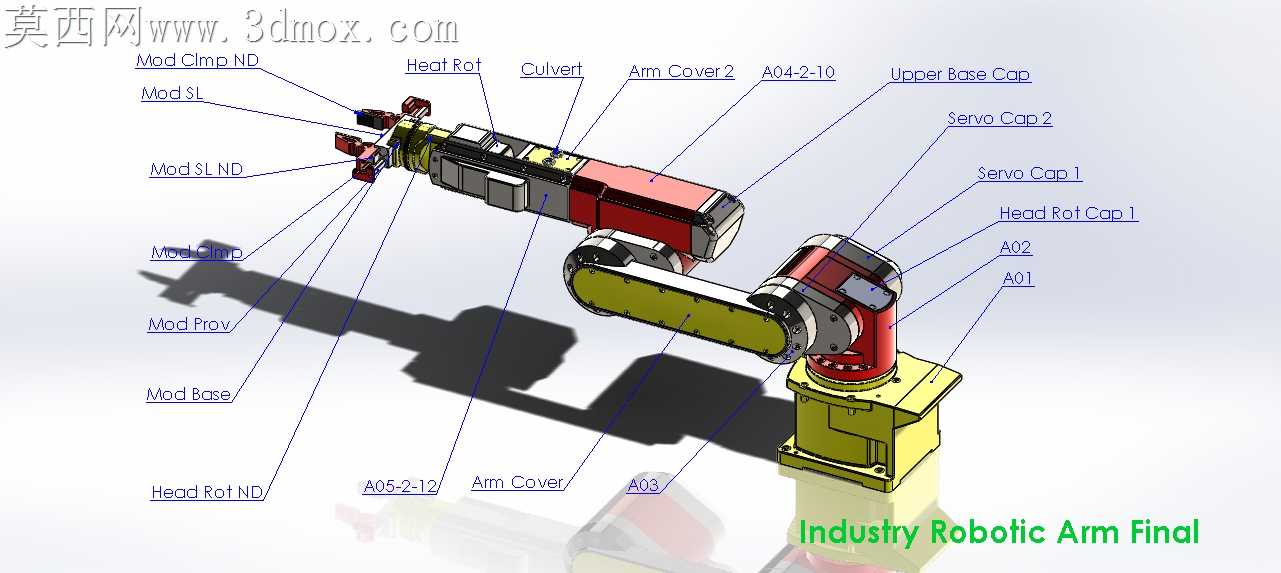

多关节重载工业机械臂结构设计

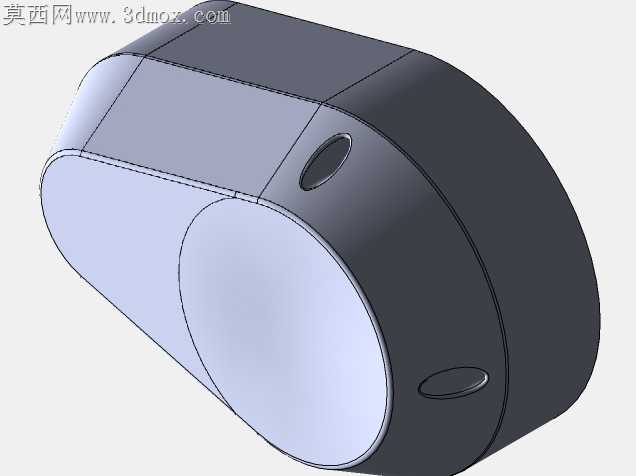

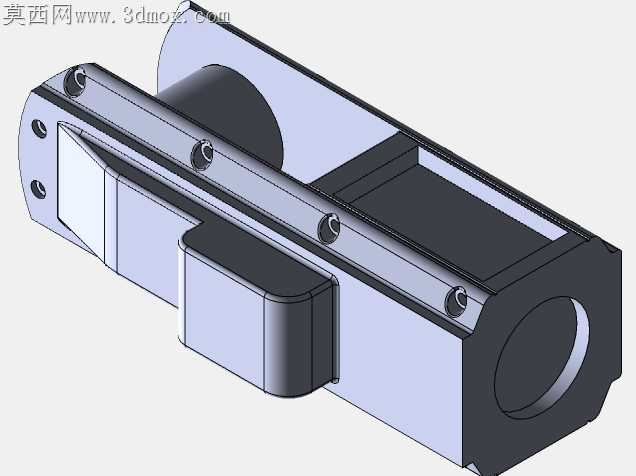

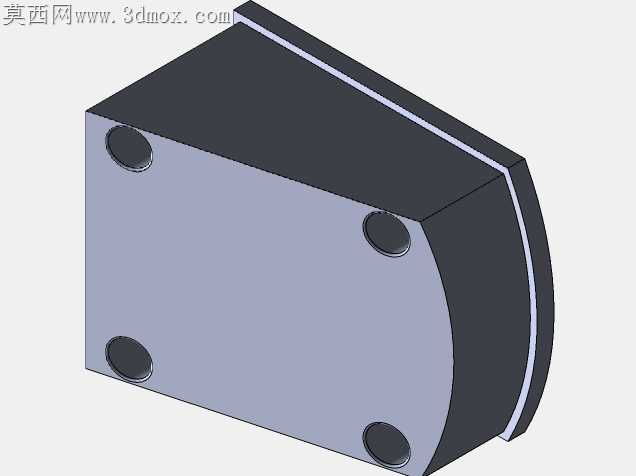

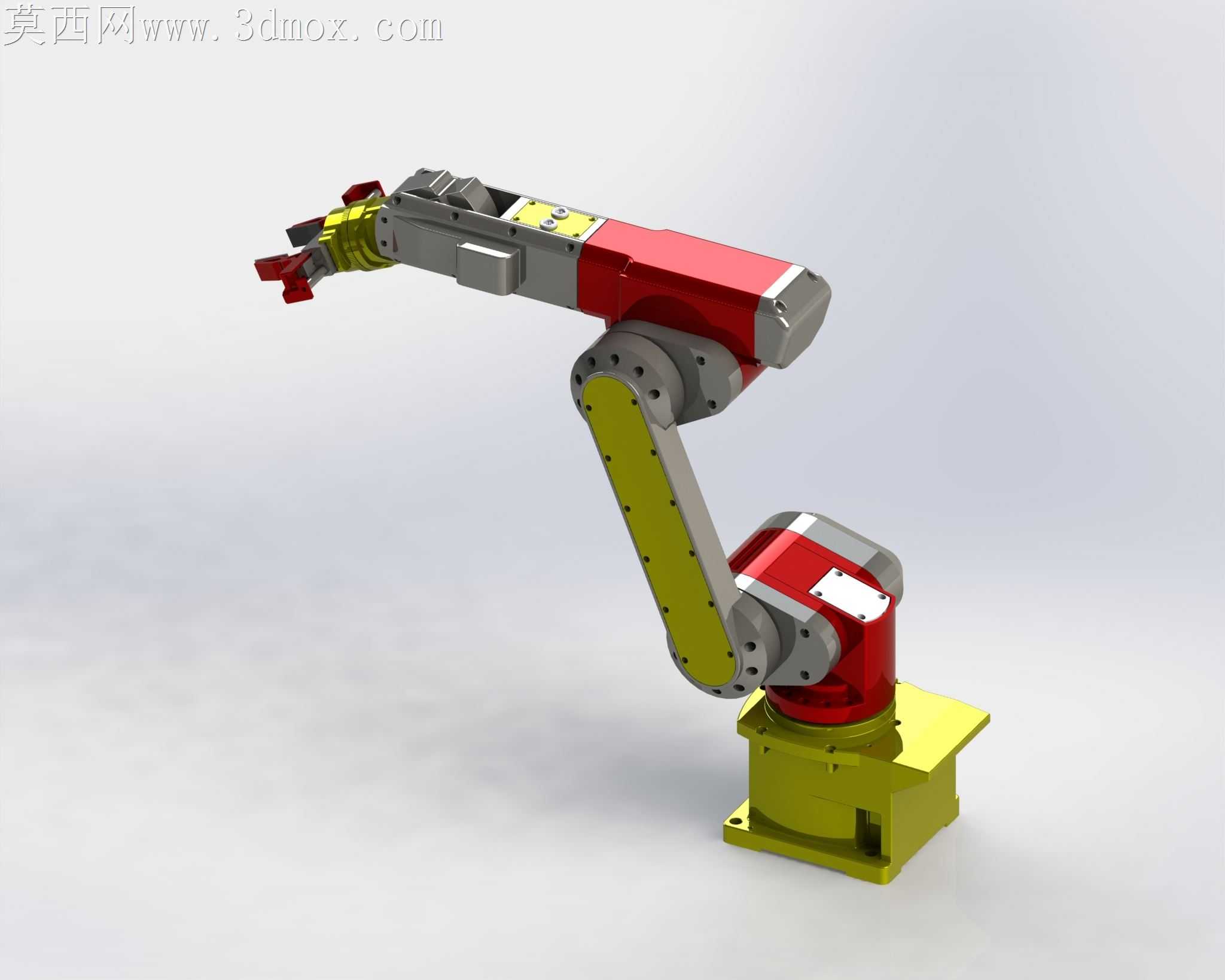

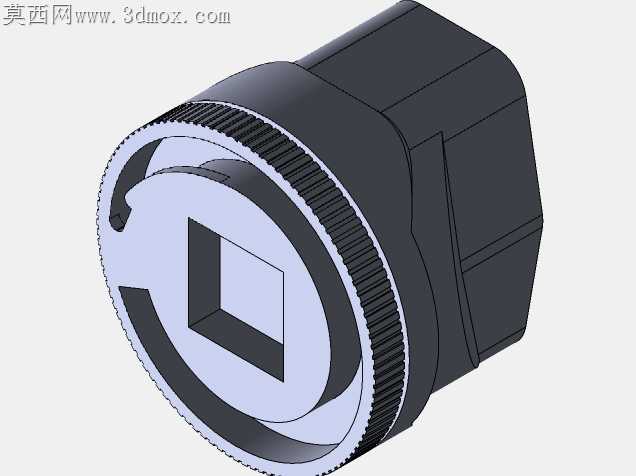

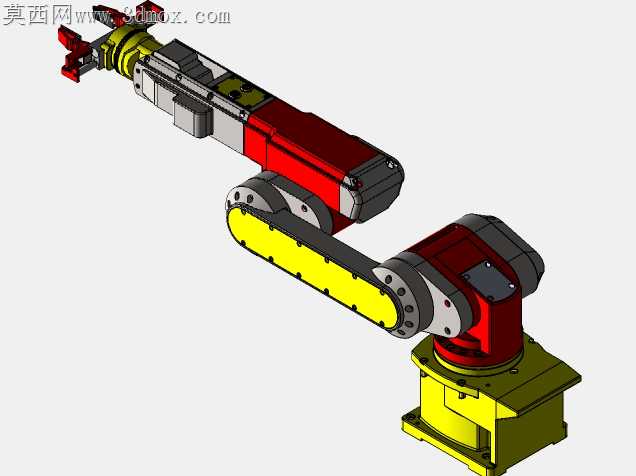

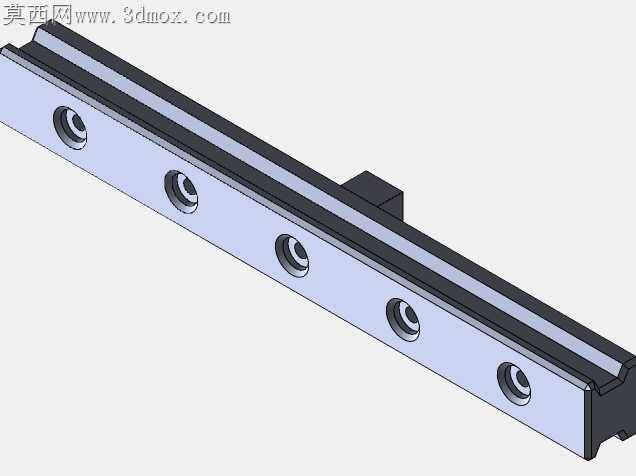

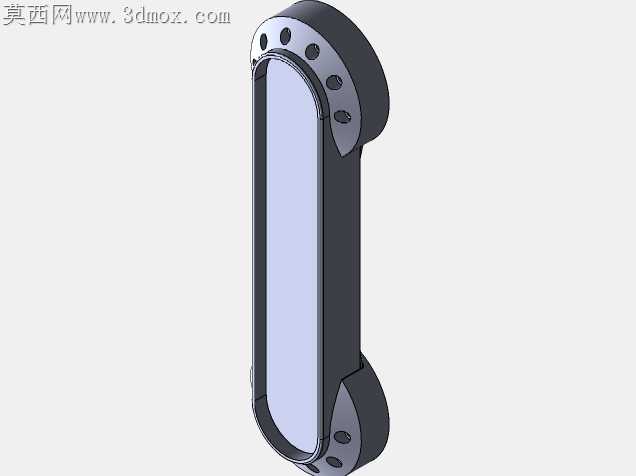

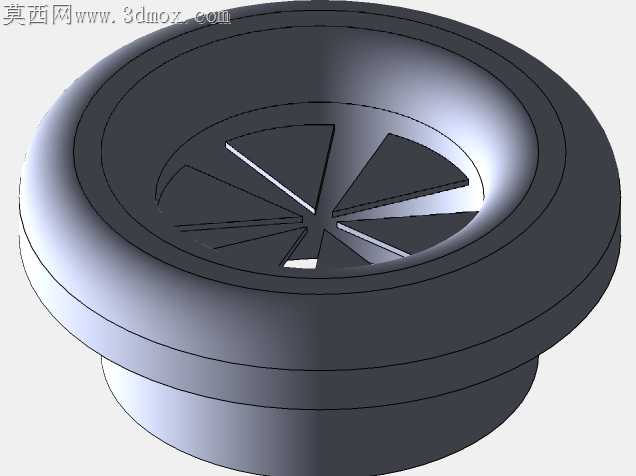

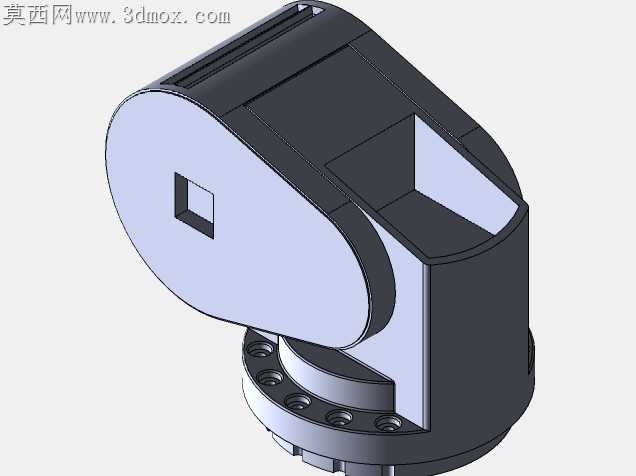

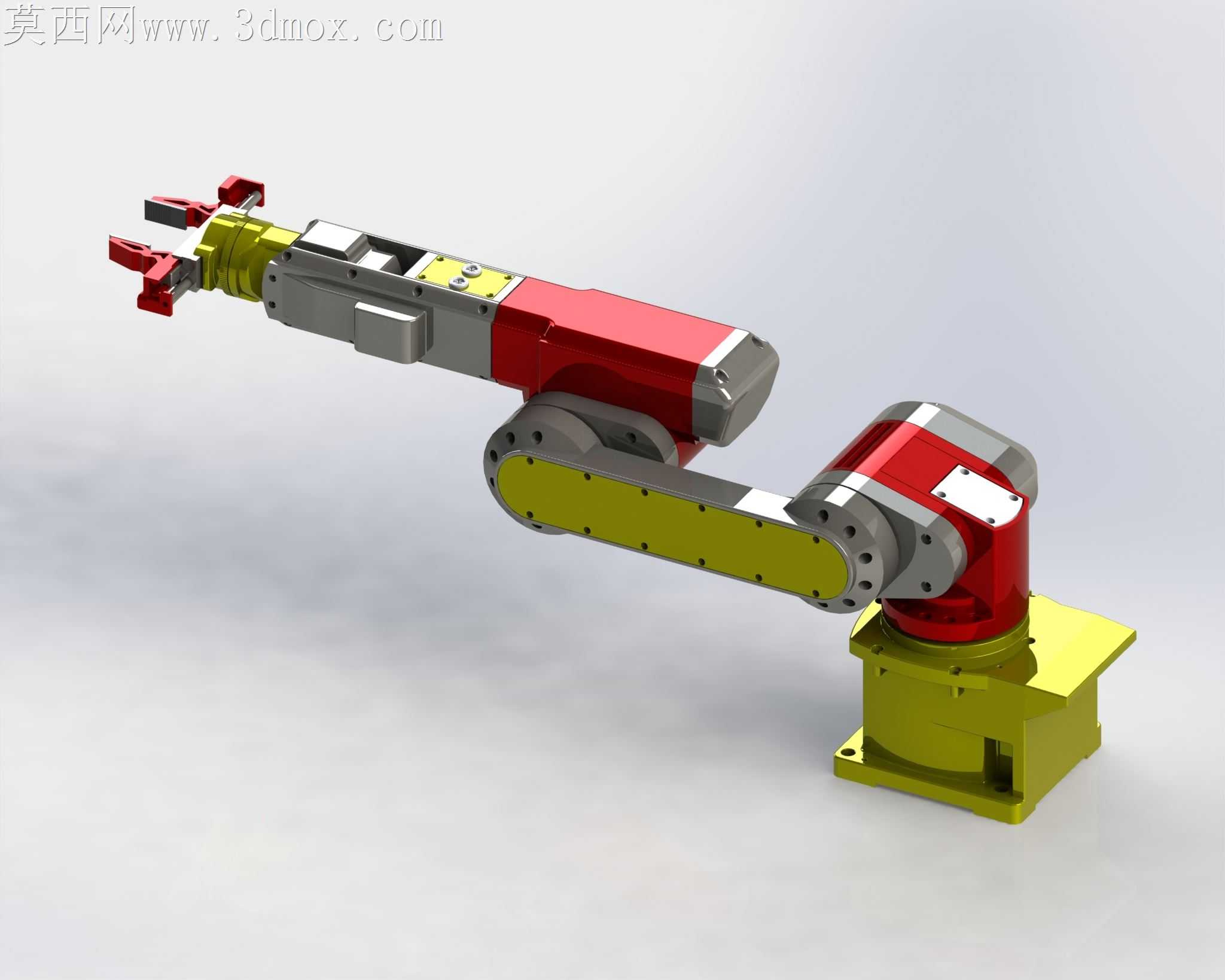

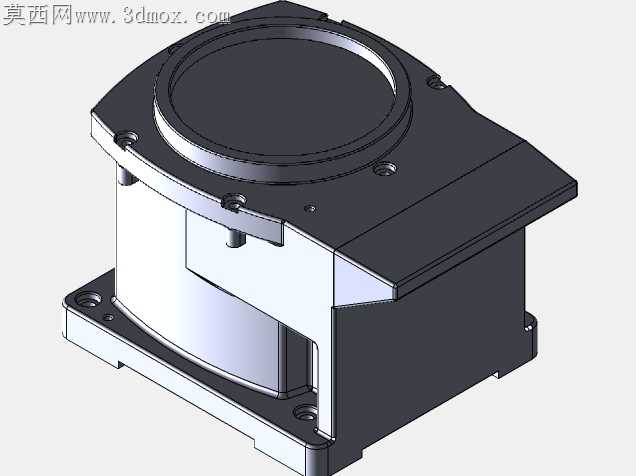

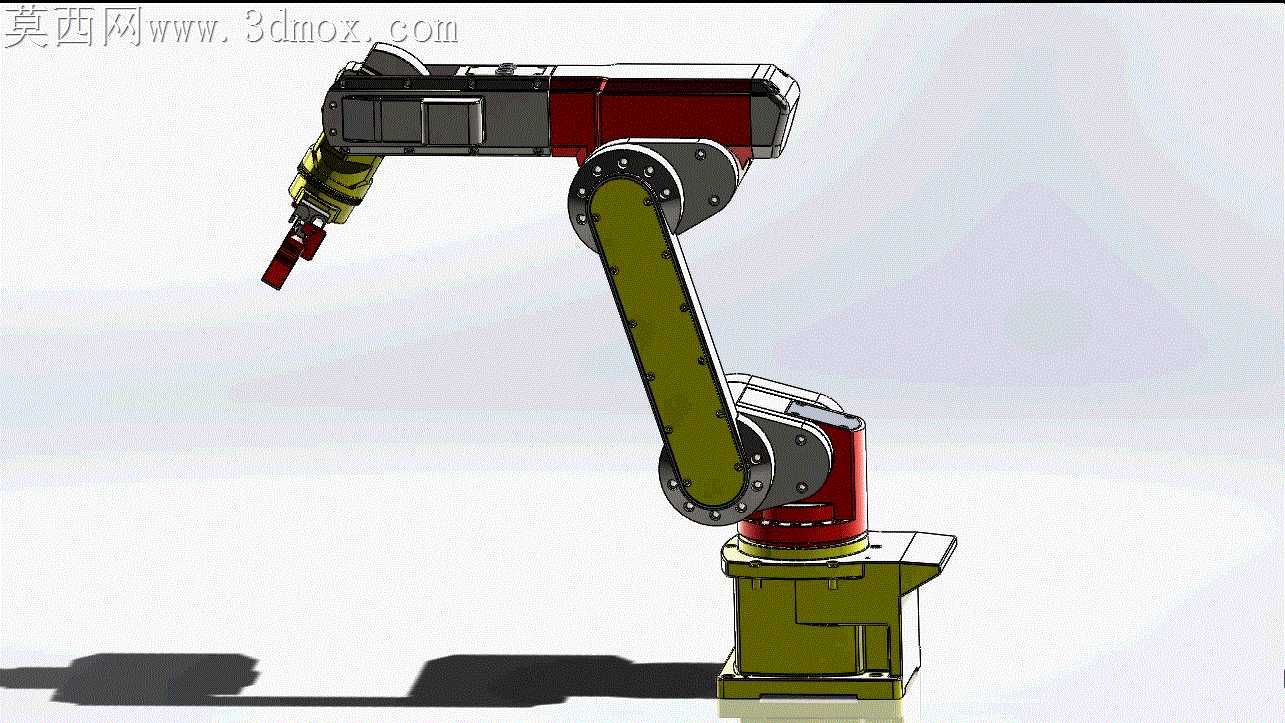

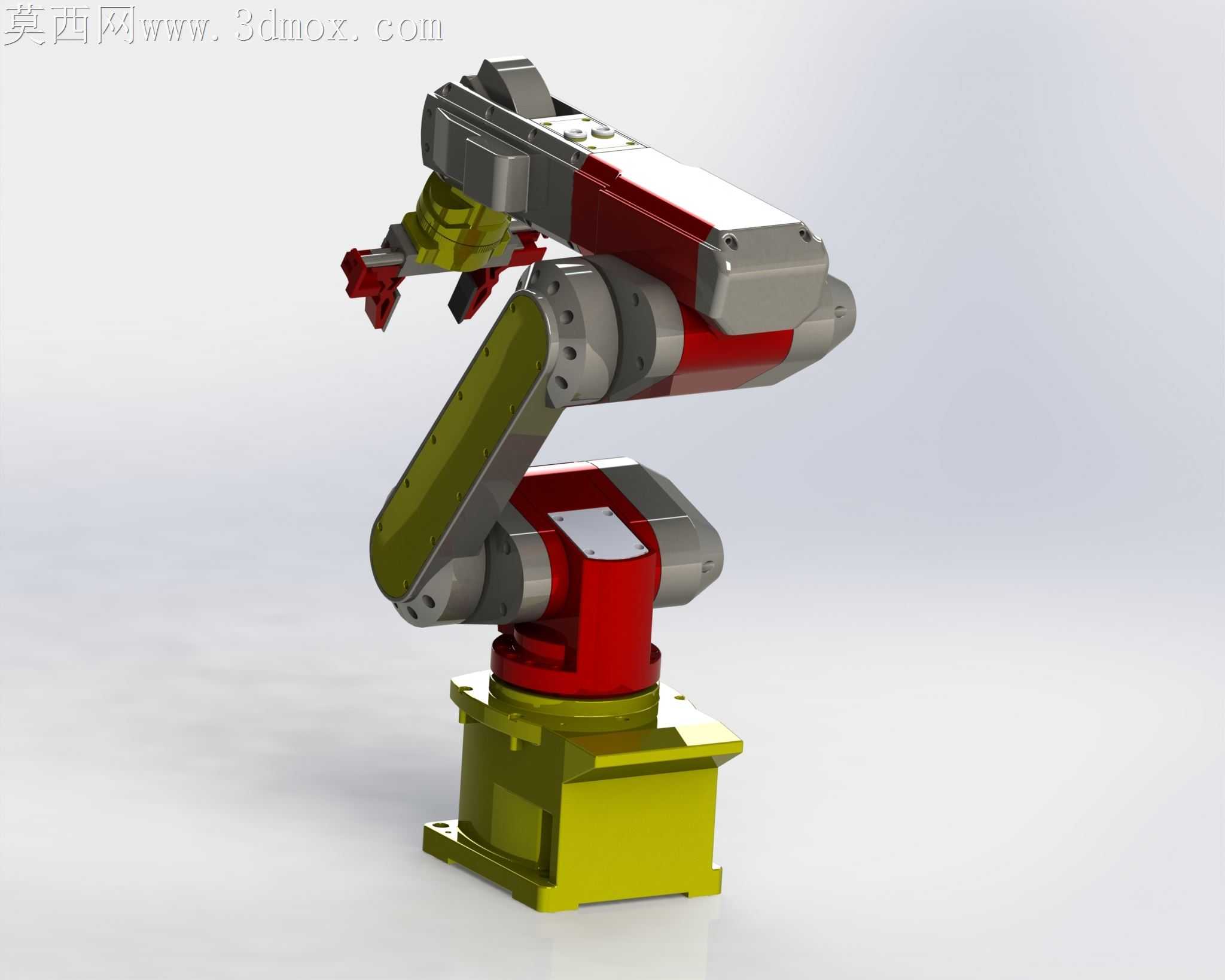

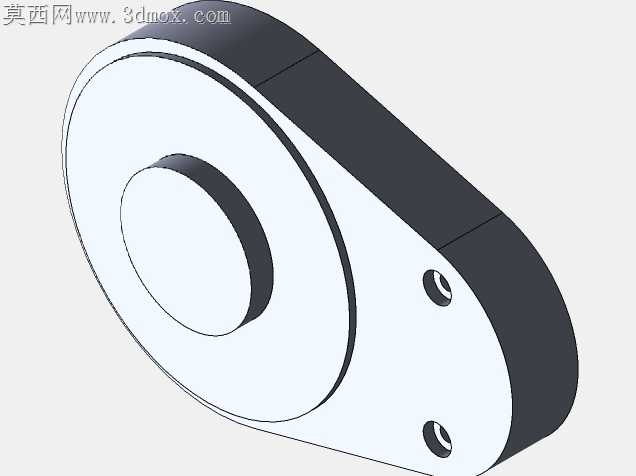

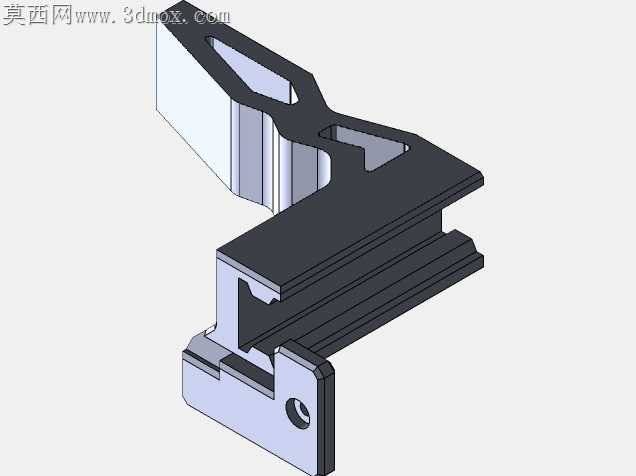

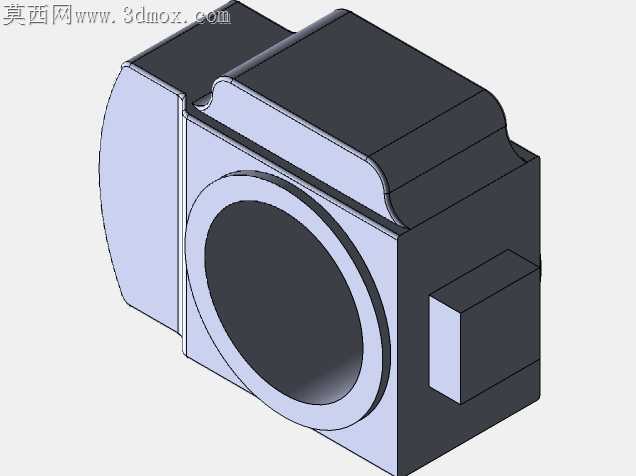

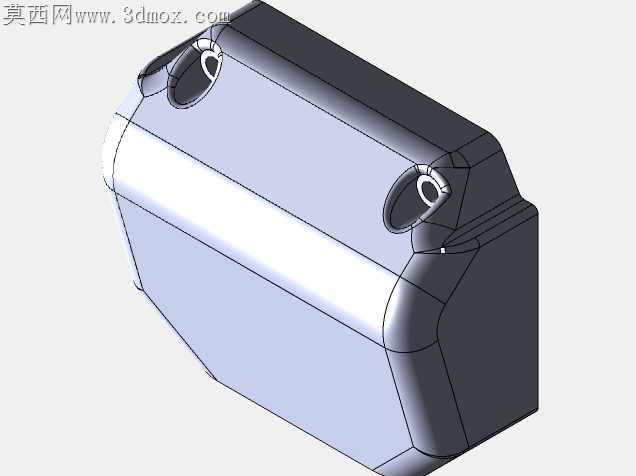

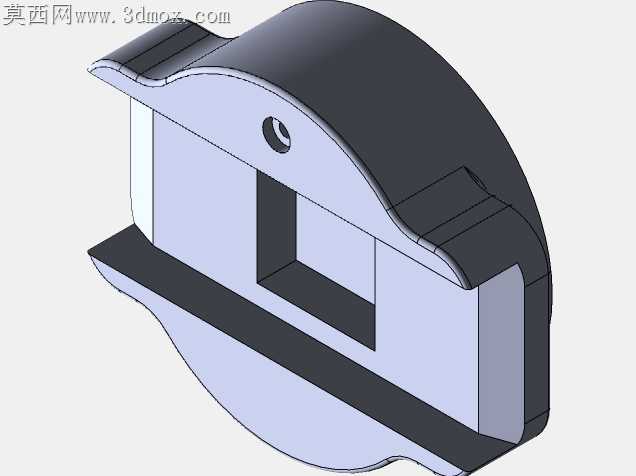

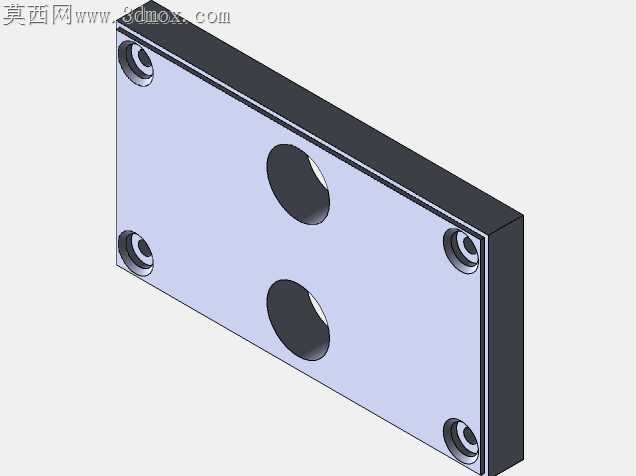

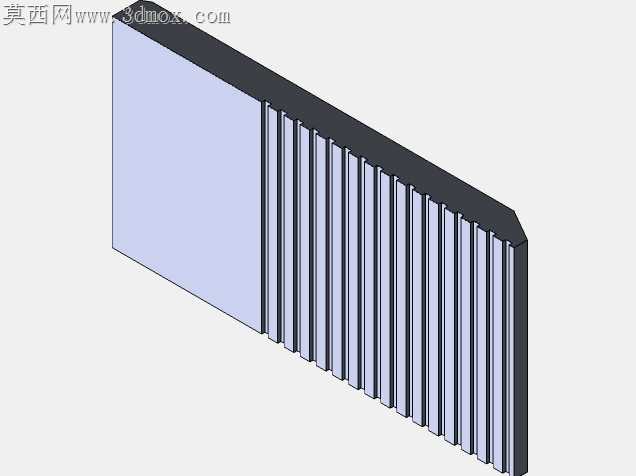

车间现场落地的多关节机械臂，最先要扛住的是连续作业下的关节偏载磨损——不少量产臂体在大臂俯仰关节处用单圈螺栓锁止，长期满负载往复摆动后，连接法兰面会出现0.02mm以上的微错位，累积下来直接导致末端执行端定位精度飘移，返修时要拆整臂重新铰孔配销，停线成本远高于零件本身。这款臂体的大臂与腰部回转座的连接位，特意把法兰连接螺栓做了双圈错位排布，外圈螺栓承受剪切力，内圈螺栓锁止法兰面的预紧力，避免单圈螺栓同时受拉受剪的应力集中问题，关节处的密封挡圈也做了内嵌式设计，不像外露式密封容易被车间焊渣、切削液溅蚀老化，日常维护只需要定期从预留的注油孔补润滑脂，不用频繁拆解密封件。大臂的臂体截面没有用等厚方管结构，而是顺着应力传递路径做了变厚度的筋条布局，靠近关节的位置筋条加厚到8mm，往末端延伸的位置逐步减薄到4mm，既保证满负载伸出时臂体的挠度控制在0.1mm以内，也不会因为整体加厚导致臂体自重过大，抬升腰部回转电机的负载冗余。末端执行端的连接法兰做了快换接口的定位销预留，不用额外焊接转接板就能适配焊枪、夹爪、吸盘等不同工装，接口处的走线槽做了内嵌式的弧形导向，避免臂体往复转动时线缆被弯折拉扯，不少现场故障都来自线缆外皮磨破导致的信号中断，这种内嵌走线的结构能把线缆的弯折半径控制在安全值以上，延长线缆使用寿命。腰部回转座的底部安装面做了一圈定位止口，和现场安装底座配合时能直接卡入定位，不用反复打表找正，安装孔也做了长圆孔微调设计，允许安装时有±1mm的位置偏差，降低现场安装的找平难度。关节处的限位块没有直接固定在臂体外壳上，而是单独做了可拆卸的硬质合金限位挡块，长期碰撞磨损后只需要更换挡块，不用更换整个臂体外壳，把后期维护的替换成本压到最低。臂体表面的分色也不是单纯为了视觉效果，橄榄绿的臂体主体是喷了耐磨防滑的聚氨酯涂层，红色的关节位置是警示色，现场人员能快速识别活动关节的危险区域，避免误入作业半径引发安全事故。
