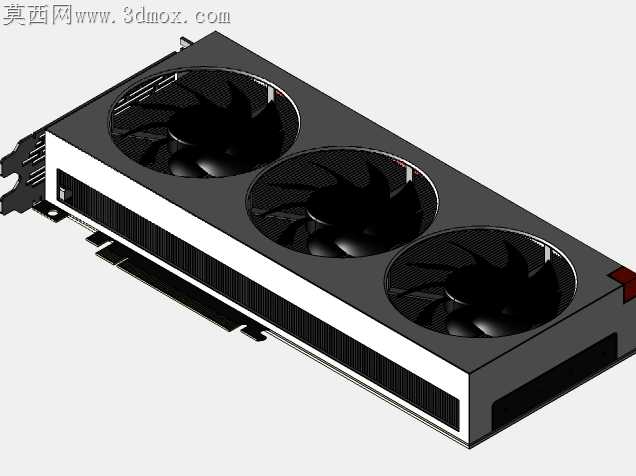

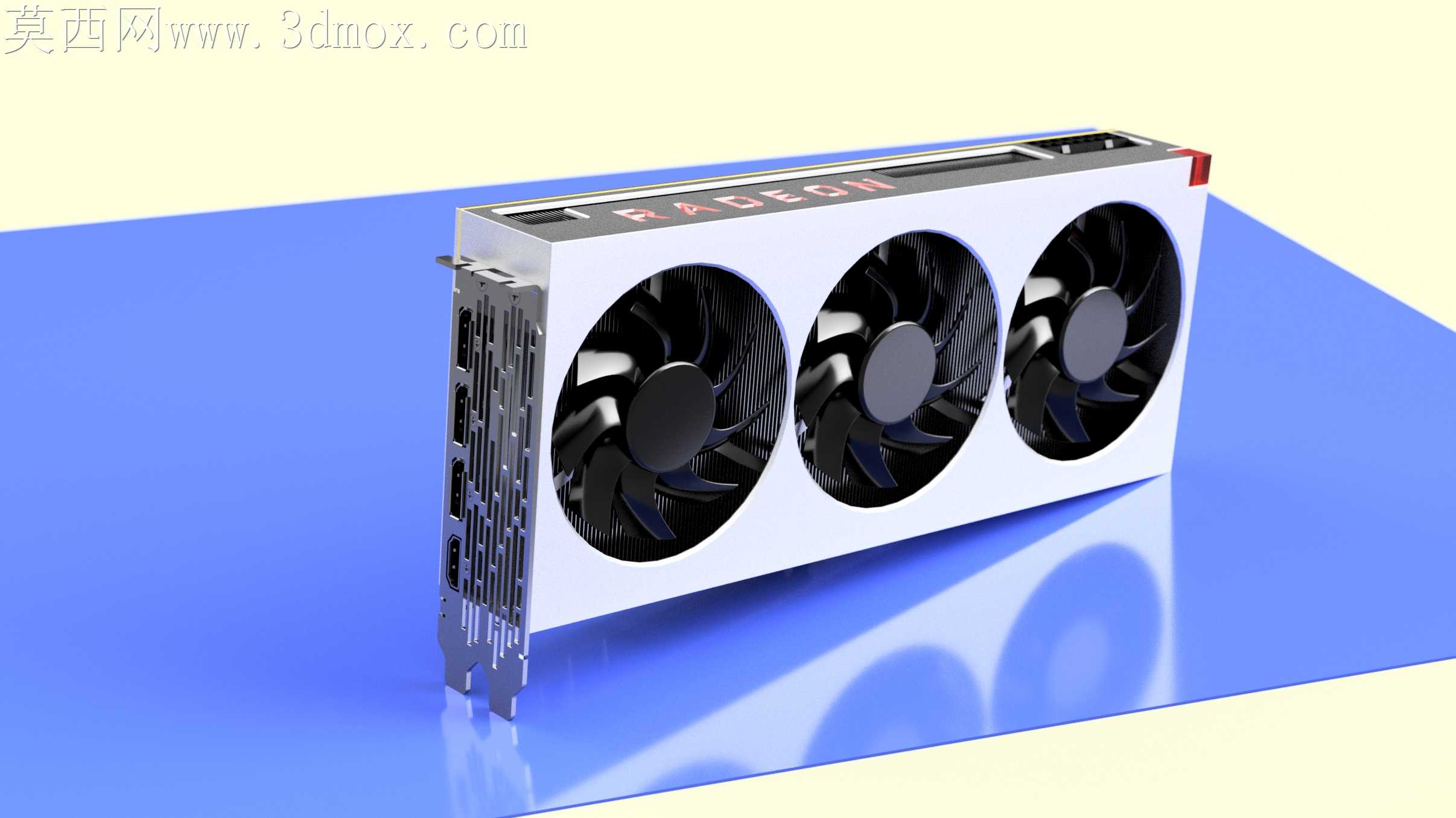

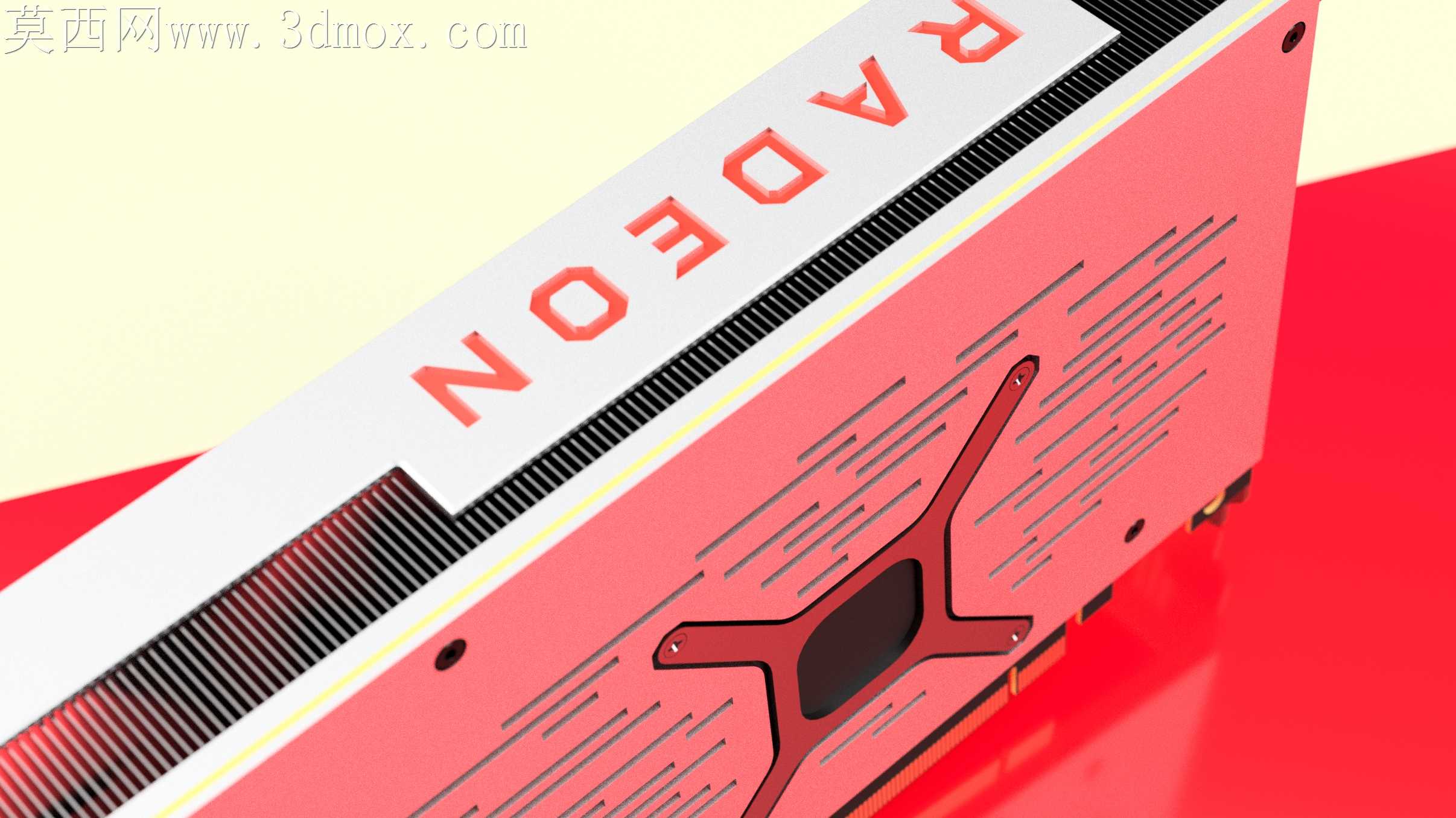

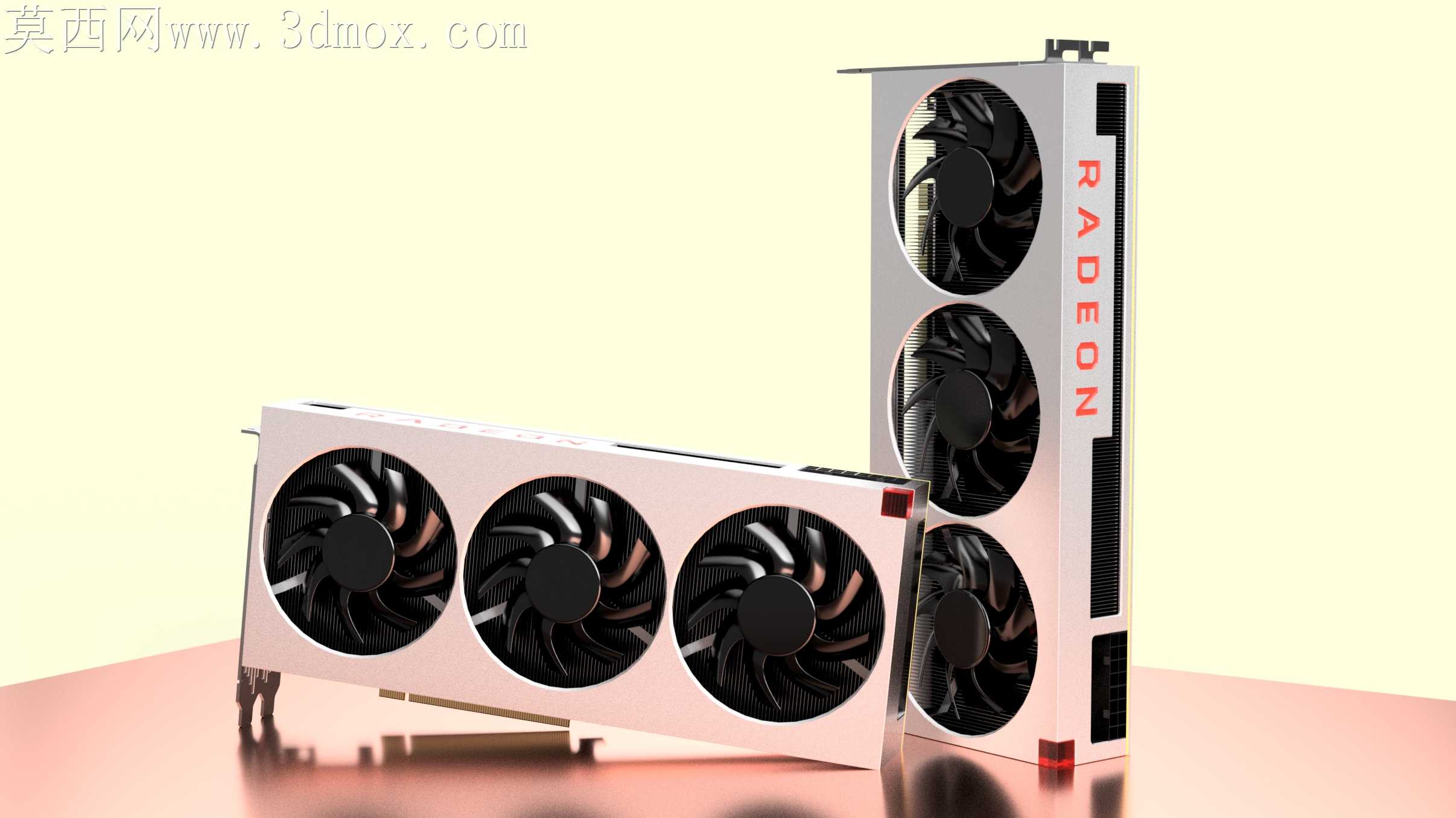

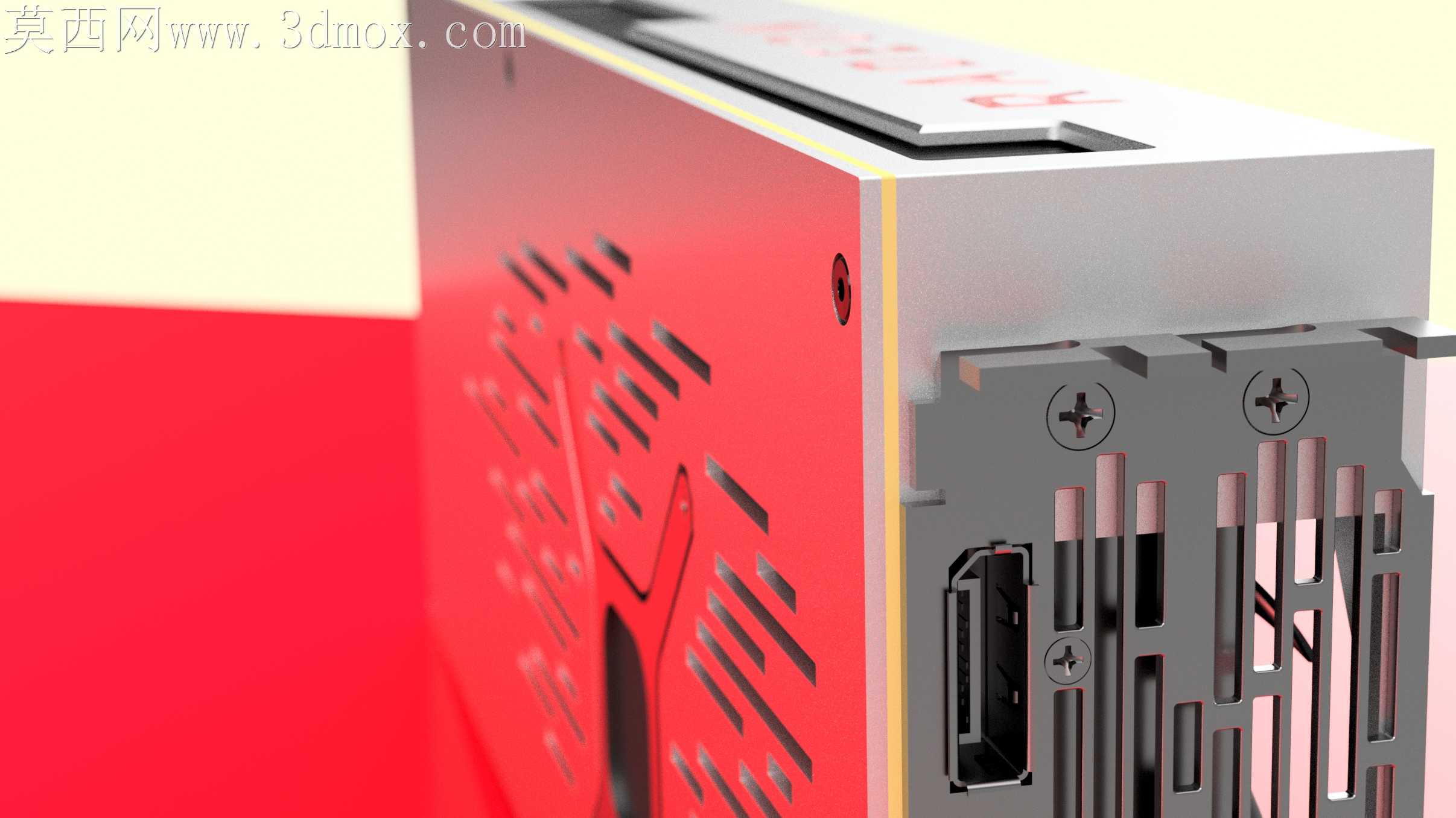

消费级显卡量产前的手板加工环节,最容易踩坑的就是散热模组与外壳的配合公差,这款AMD Radeon VII的建模过程完全围绕加工适配的核心需求展开,没有做多余的外观炫技。三风扇版本的外壳边缘做了0.3mm的拔模斜度预留,对应注塑成型时的脱模需求,避免外壳侧壁出现拉伤毛刺,风扇安装位的沉台深度比常规公版设计多留了0.15mm的间隙,刚好抵消PCB板焊接电容后产生的0.1mm左右高度公差,不会出现风扇扇叶蹭到外壳内壁的异响问题。显卡侧面的RADEON标识做了内嵌式凹槽设计,凹槽深度控制在0.8mm,对应后续丝印或者金属铭牌粘贴的工艺需求,不会因为标识凸起在包装运输过程中出现磨花掉漆的情况。显卡尾部的供电接口位置做了加厚的支撑筋,筋位厚度1.2mm,对应插拔供电线时的受力需求,避免长期插拔后接口处外壳开裂。双风扇版本的导风罩边缘做了圆弧过渡,圆弧半径2mm,对应冲压加工时的板材成型需求,不会出现锐边割手的问题,同时导风罩与散热鳍片之间预留了0.2mm的密封泡棉安装位,能减少散热风流的侧漏,提升散热效率。显卡金手指位置的外壳做了内收处理,内收距离1.5mm,对应主板PCIe插槽的安装公差,避免插卡时外壳顶住主板插槽周边的电容元件。散热风扇的安装孔位做了腰型孔设计,孔位调节余量0.5mm,能抵消风扇支架焊接时产生的位置偏差,不用强行掰动支架就能完成风扇装配,减少装配时的应力残留。显卡背板的固定螺丝孔位做了沉头设计,沉头深度刚好匹配M2螺丝的头部厚度,螺丝锁紧后不会突出背板表面,避免安装时刮到机箱内部的其他线材。所有外壳的拼接缝位置都做了0.1mm的错位预留,对应注塑件的收缩变形量,拼接后不会出现明显的段差,外观一致性更好。散热鳍片的间距控制在1.8mm,对应1200转风扇转速下的风流穿透需求,不会因为鳍片过密导致风阻过大,也不会因为鳍片过疏降低散热面积。
- 上一篇:轨道车辆轮轴传动组件精细结构设计
- 下一篇:间歇式接触传动变比机构
- 全部评论(0)
- 模板大小: 38.12 MB
- 售价:5金币
- 下载次数: 420
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
