车载式水上勘探钻机结构设计

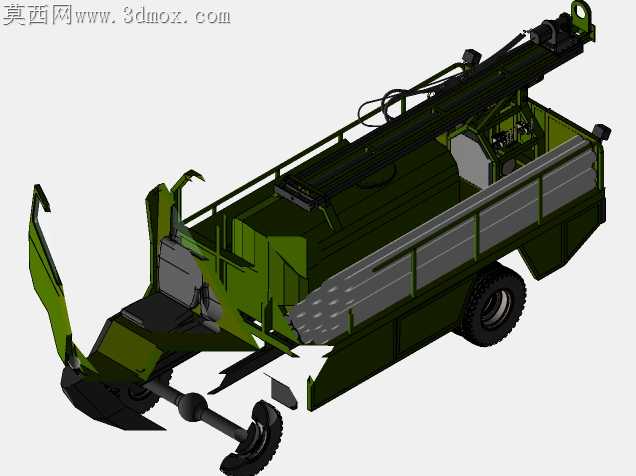

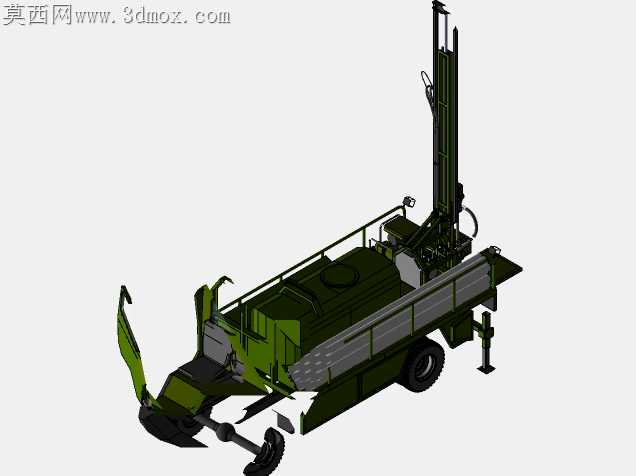

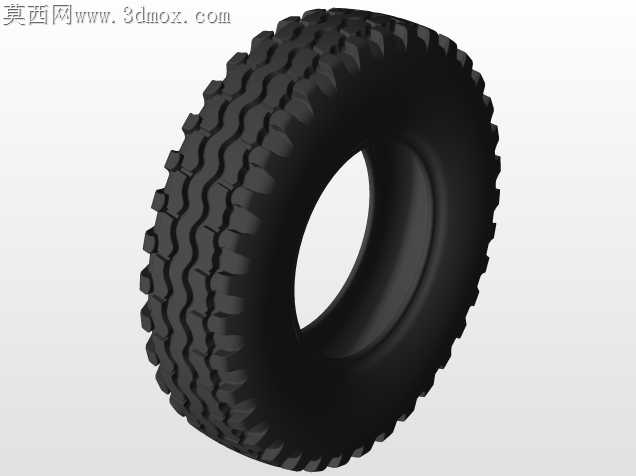

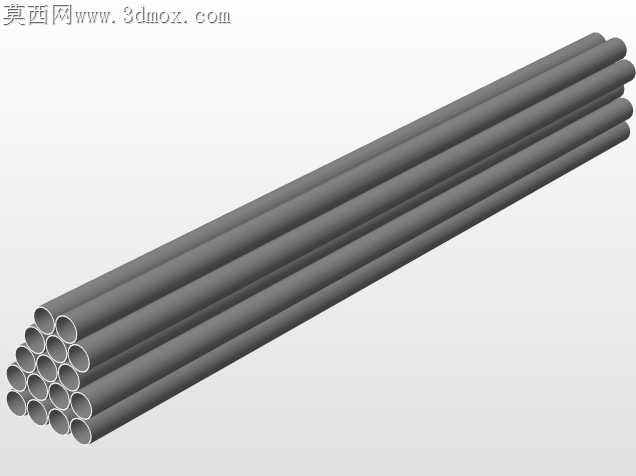

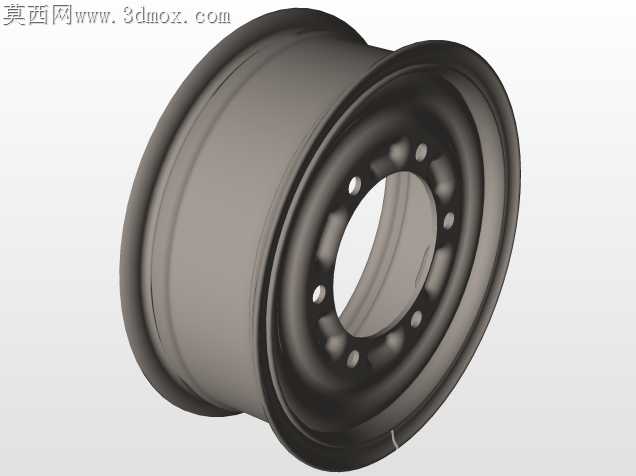

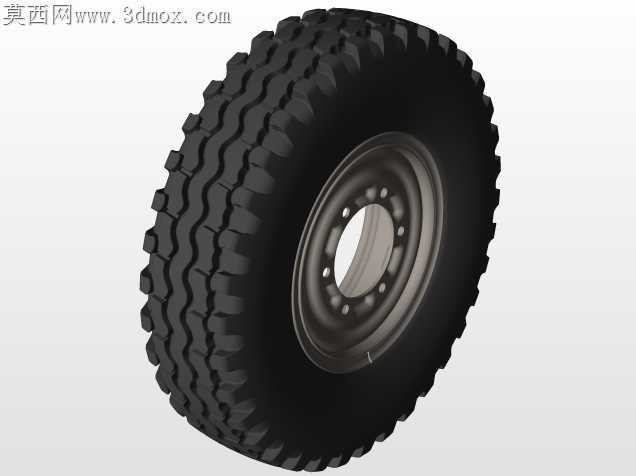

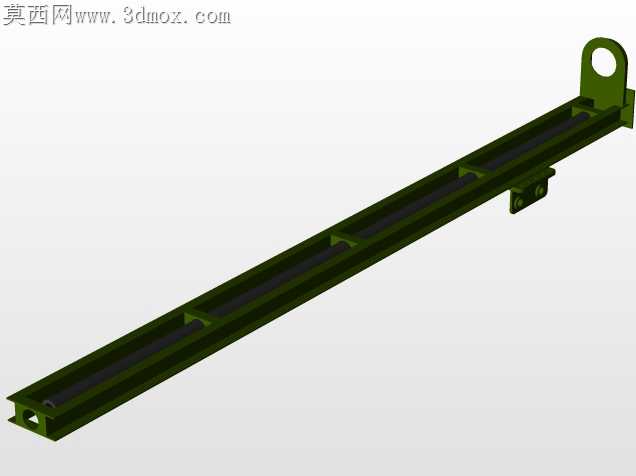

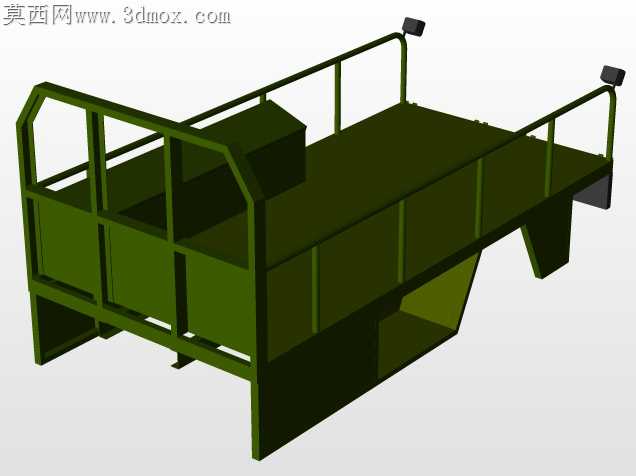

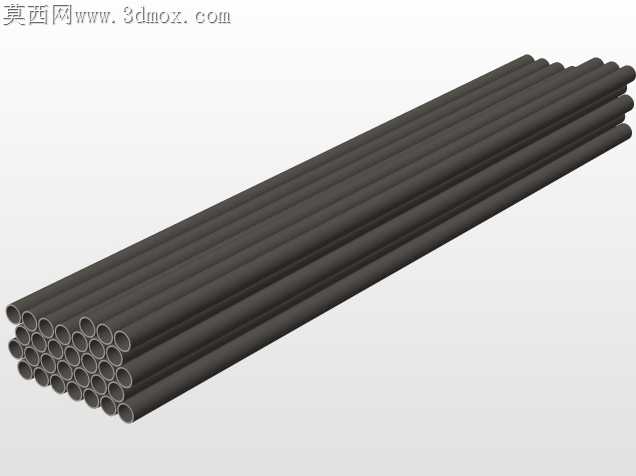

滩涂浅水区域的勘探作业常年受限于场地承载力不足、设备转场困难、作业时整机稳定性差的痛点，常规履带式钻机进出场需要额外拖车转运，落地支腿在软质泥沼地面容易下陷倾斜，钻杆进给时的反向扭矩很容易带偏整机定位，直接影响钻孔垂直度。这套车载式水上钻机的结构设计，完全围绕软基作业的稳定性需求做了针对性的结构适配。车身后部延伸的作业平台边缘，预留了可伸缩的液压支腿安装位，支腿底端做了加大的承力盘结构，接触泥面时的压强比常规支腿降低60%以上，哪怕是半米深的淤泥土层，也能撑住整台钻机的作业载荷，不会出现作业中下沉歪斜的问题。车头前部加装的前置推土整平板，不光能在进场时推平作业面的凸起土堆，钻孔作业时还能切入土层15到20厘米，相当于给整车额外加了一道前端限位，抵消钻杆下钻时产生的前向窜动，哪怕是满负荷钻进硬土层，整车的前后窜动量也能控制在2毫米以内，完全满足勘探钻孔的定位精度要求。钻塔的安装位置特意做了后移处理，重心落在车辆后桥的正上方区域，转场行驶时钻塔可以水平放倒贴合在平台侧面的管架上，管架上预留的卡槽刚好能卡住不同规格的钻杆，运输过程中不会出现钻杆滚落的隐患，也不用额外安排转运车辆拉送钻具，单车就能完成整队作业装备的转场。平台侧面的防护栏做了可翻折设计，作业时翻起能给操作人员提供安全防护，转场时放倒可以降低整车高度，满足乡村道路的限高通行要求。车身侧面的储料舱做了密封防水处理，哪怕是涨水没过平台下半部分，舱内存放的钻头、接头等小配件也不会被水浸泡锈蚀。钻塔的进给导轨做了加厚处理，配合双侧的液压夹持器，接卸钻杆时不需要人工辅助扶持，操作人员站在平台侧边就能完成操作，避免了浅水区域作业时人员失足落水的风险。车轮选用了大花纹的越野轮胎，在泥泞的滩涂路面行驶时不容易打滑，哪怕是雨后的软基路面，也能依靠自身动力开到作业点位，不需要额外的牵引设备辅助。
