虚构款履带式平地机工程结构设计

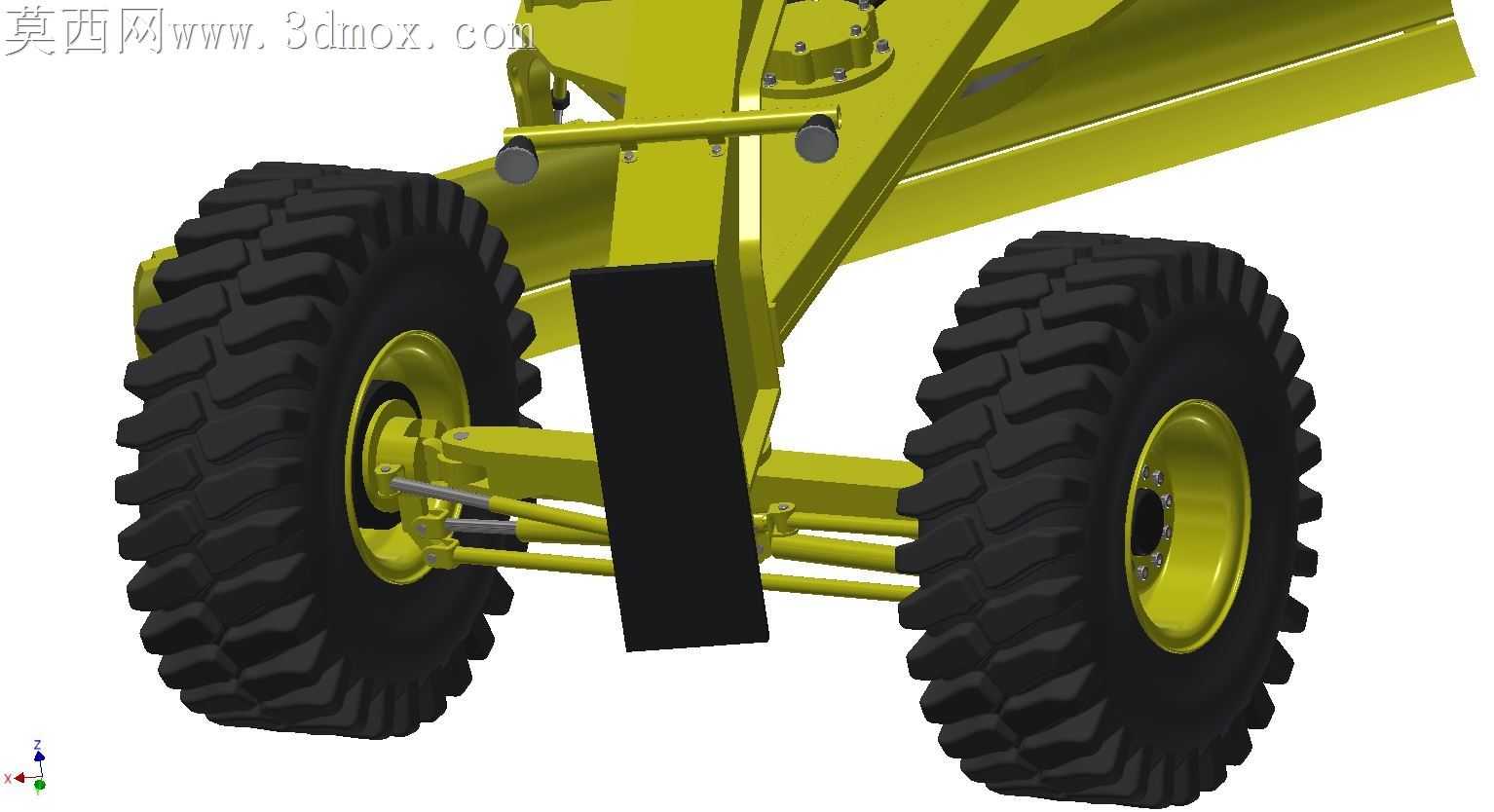

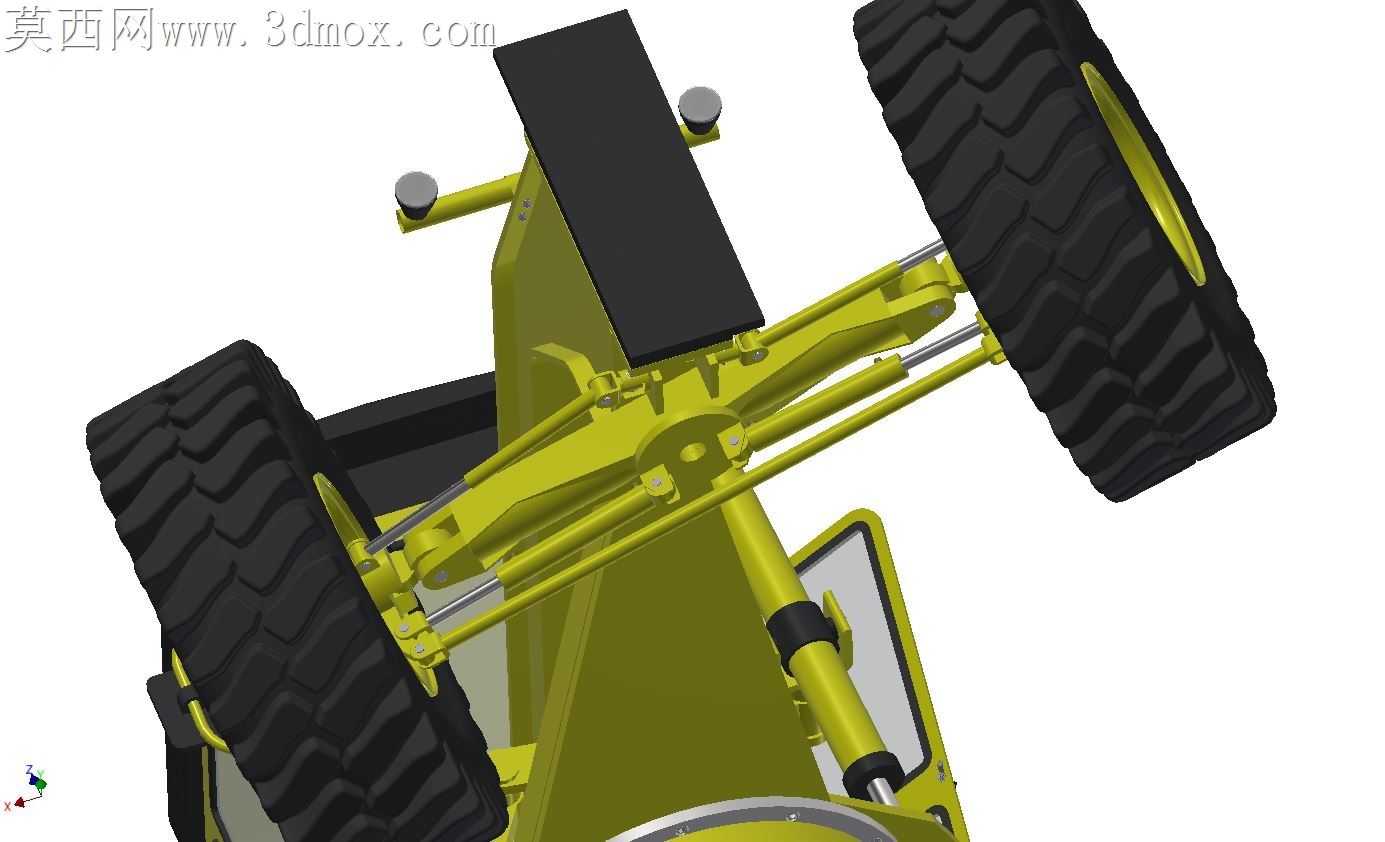

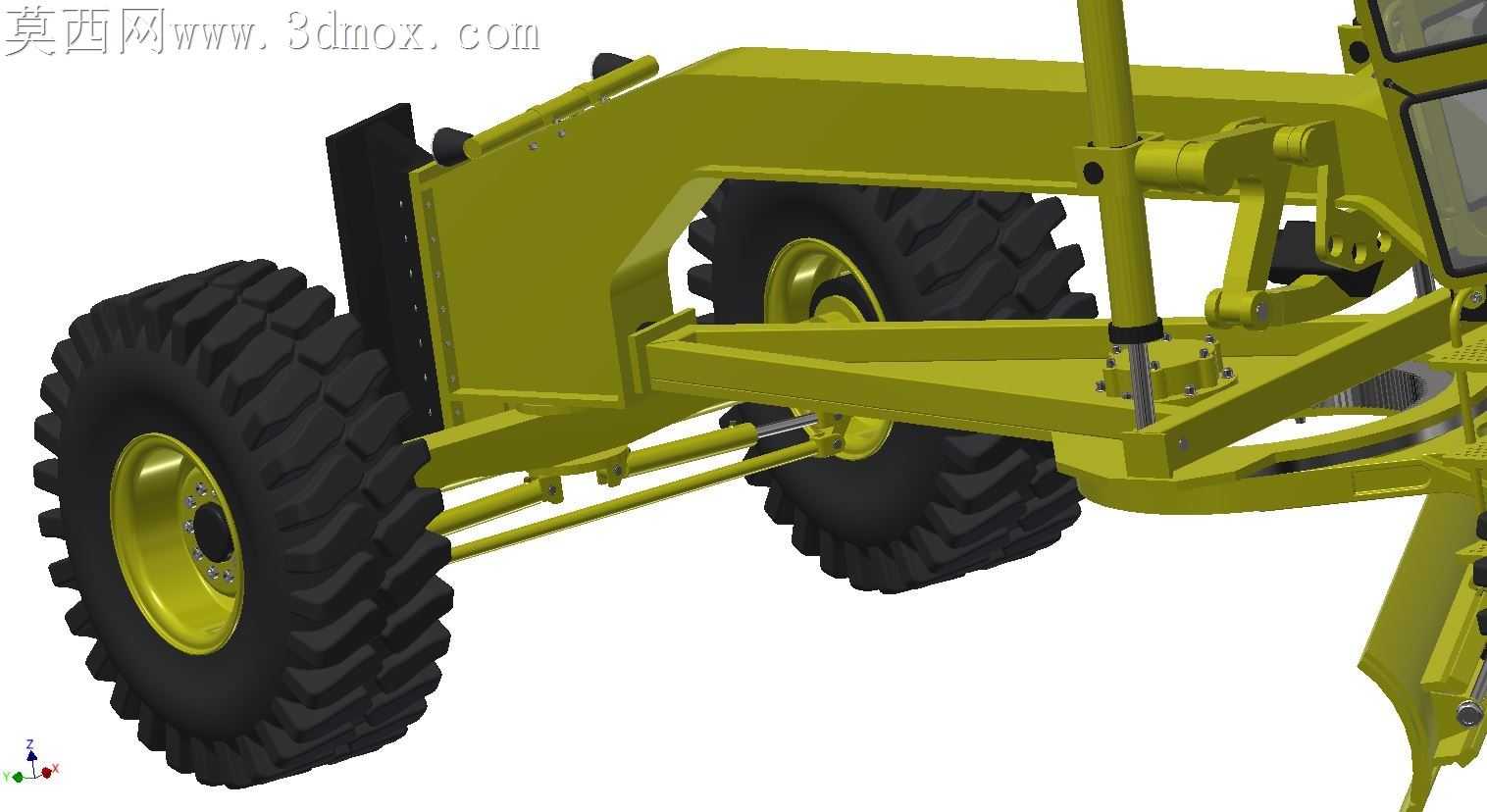

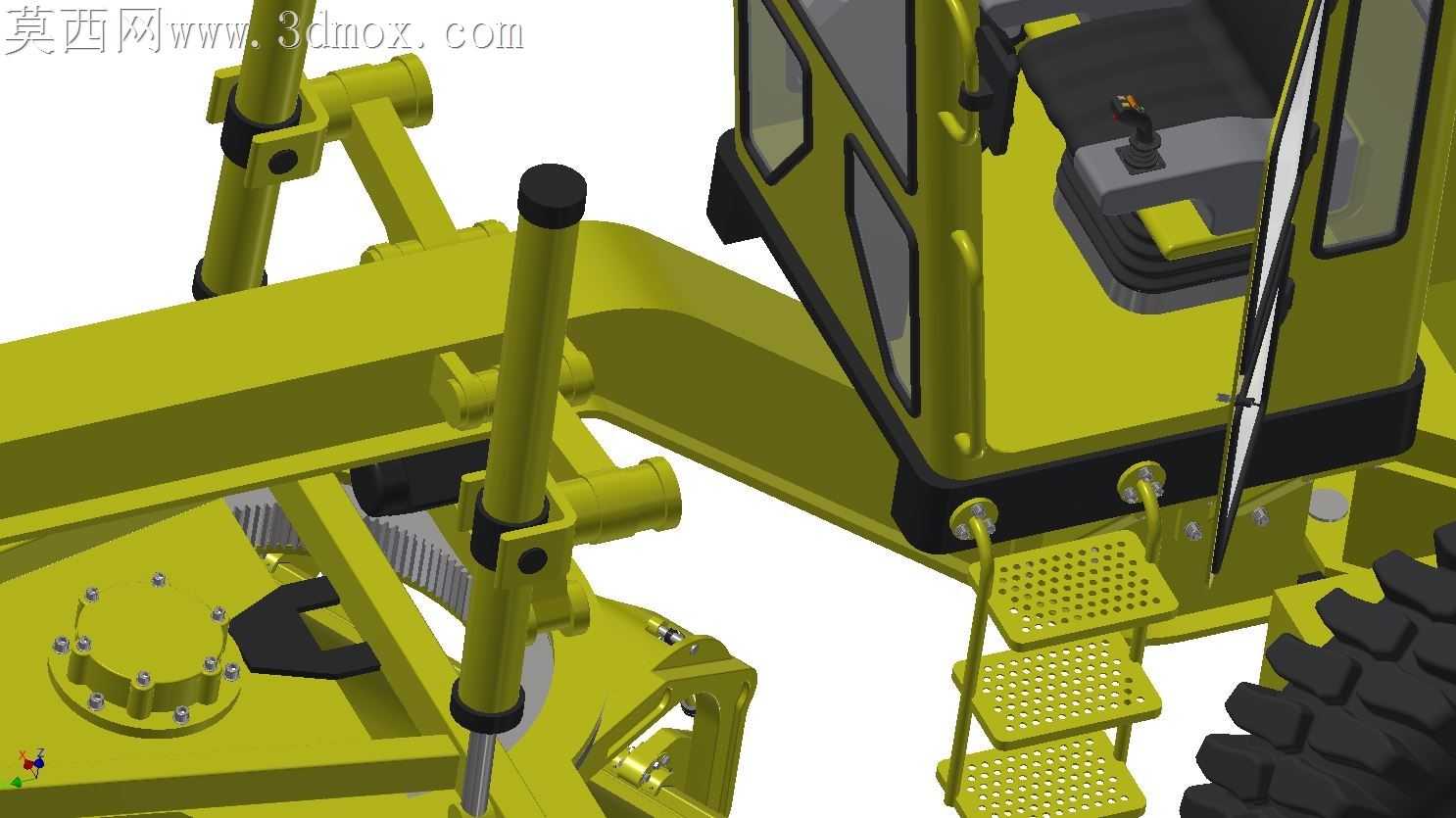

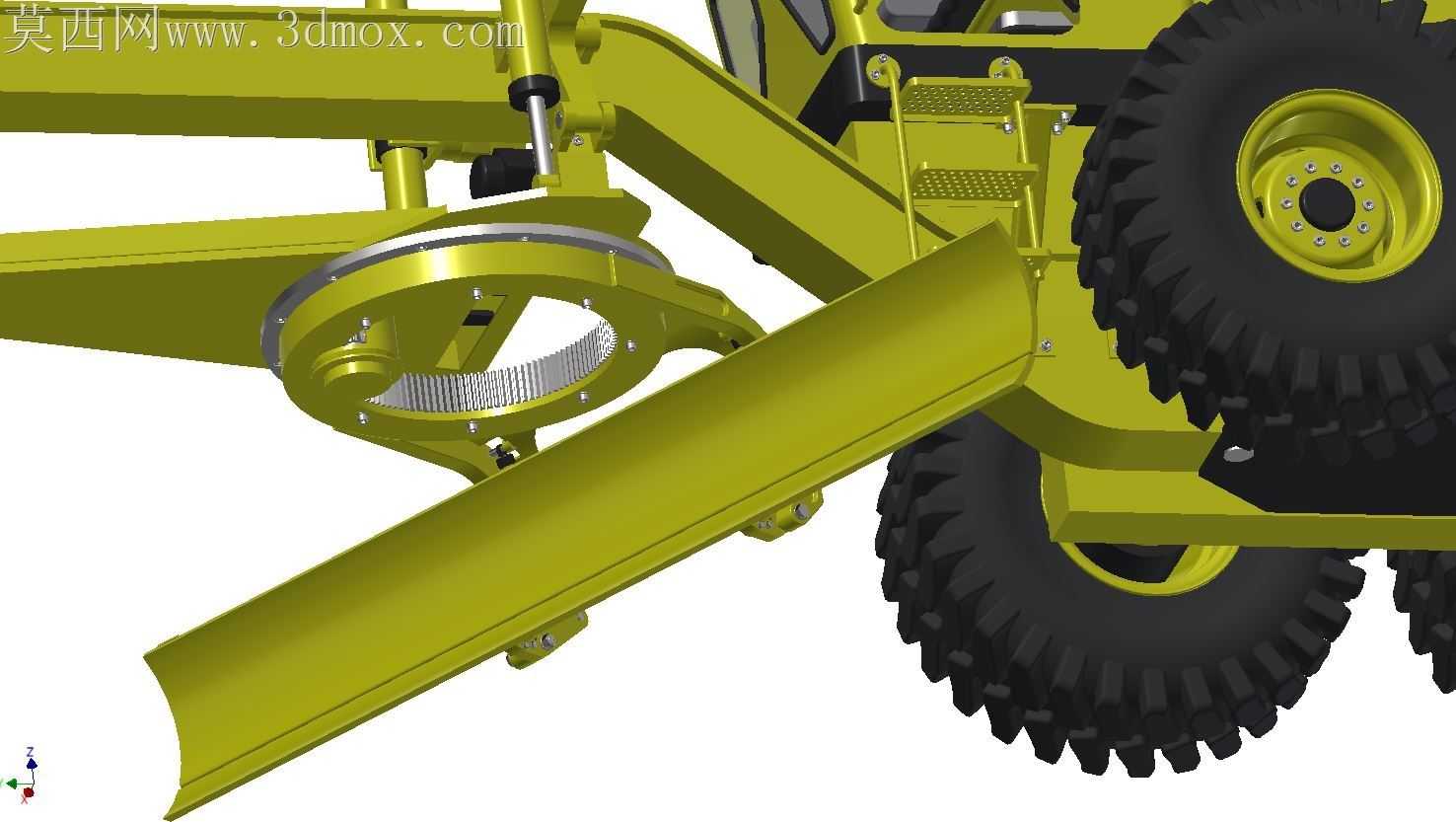

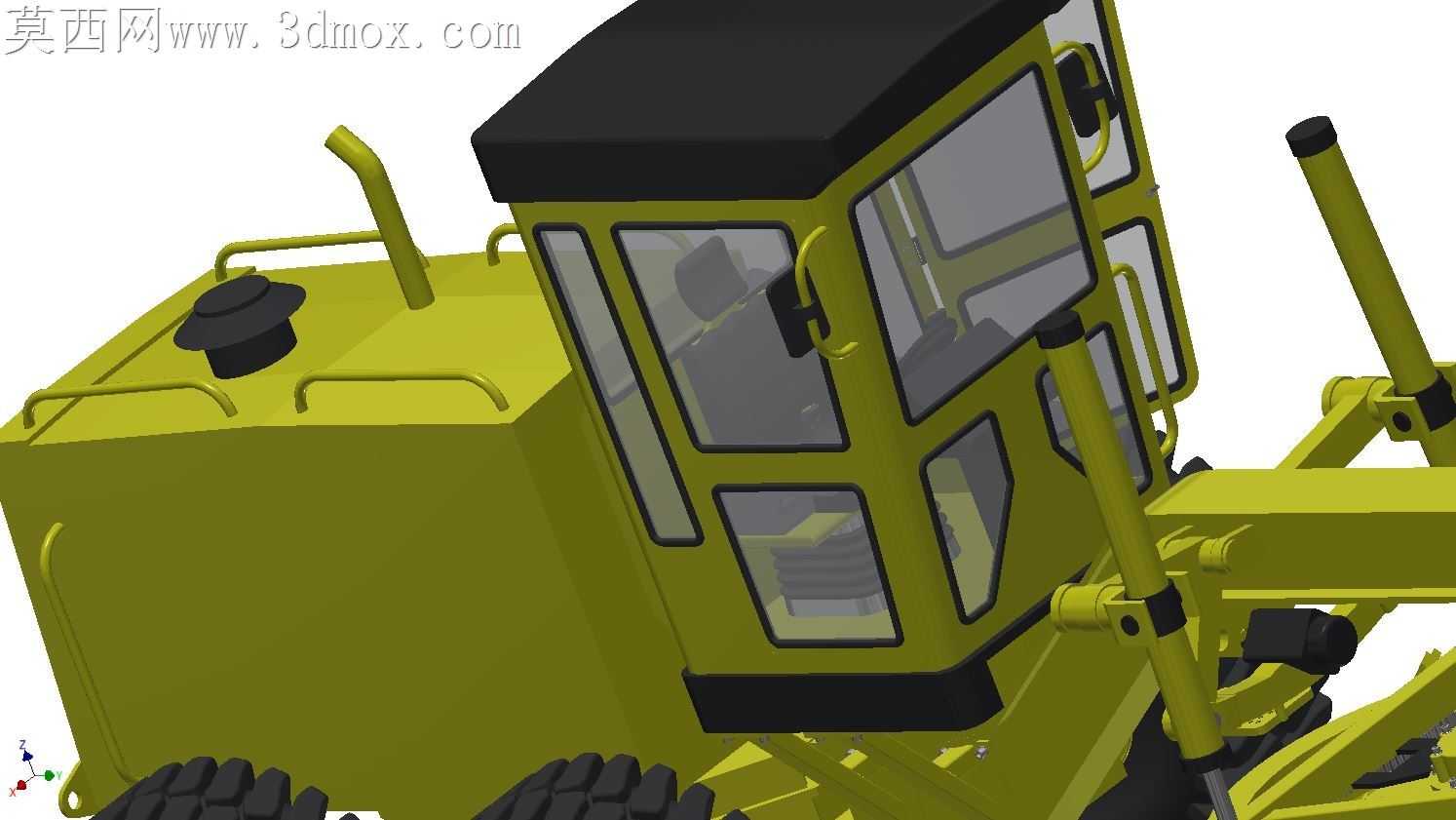

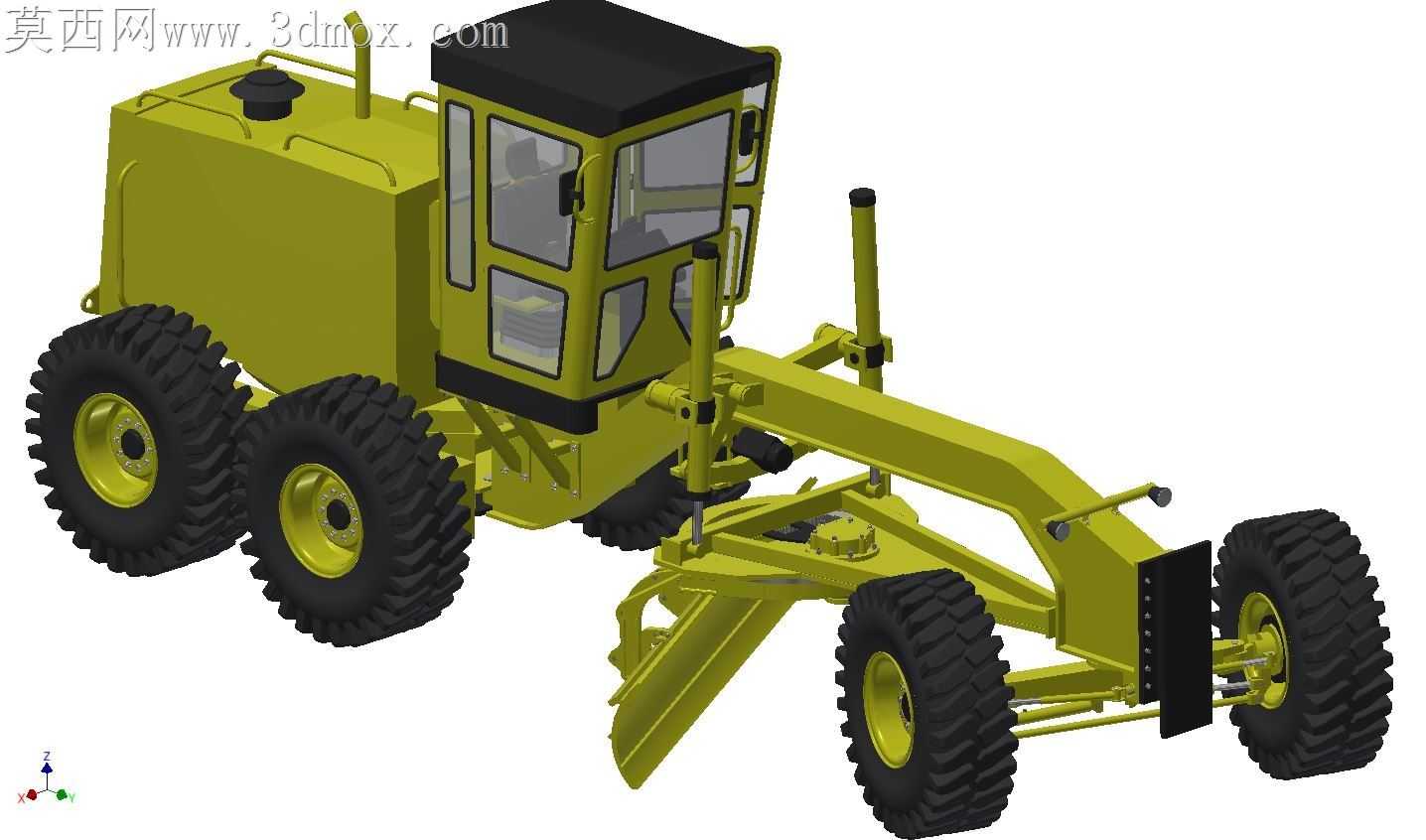

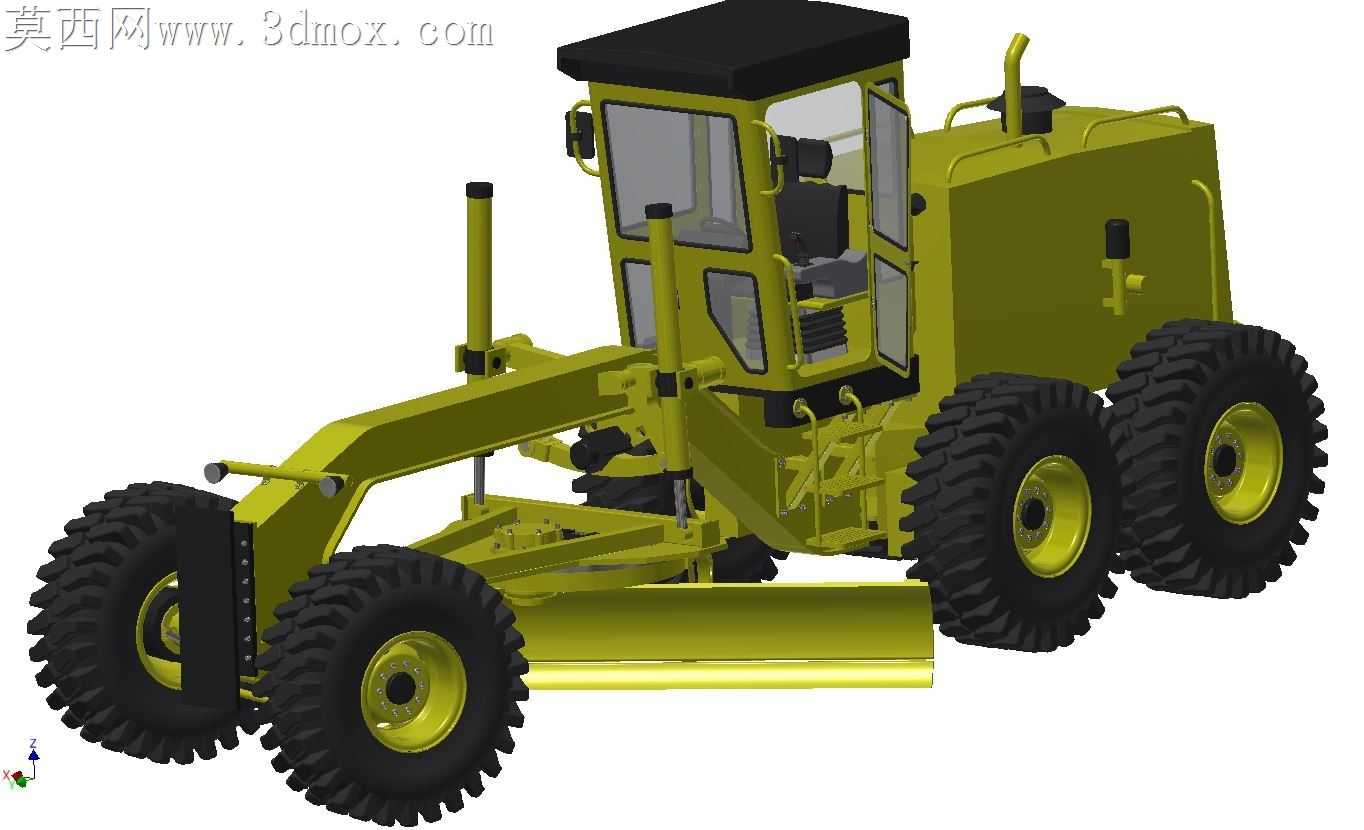

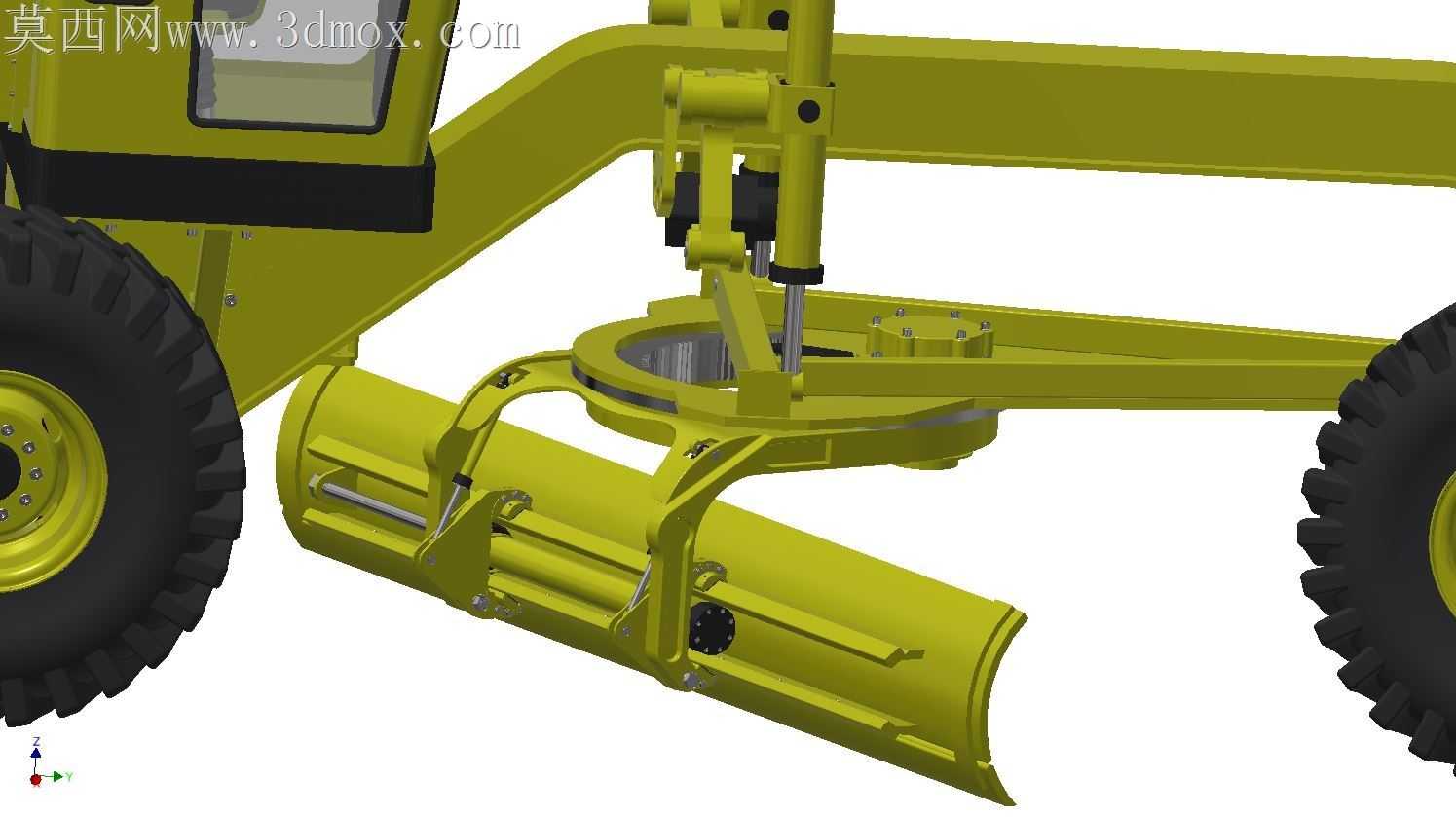

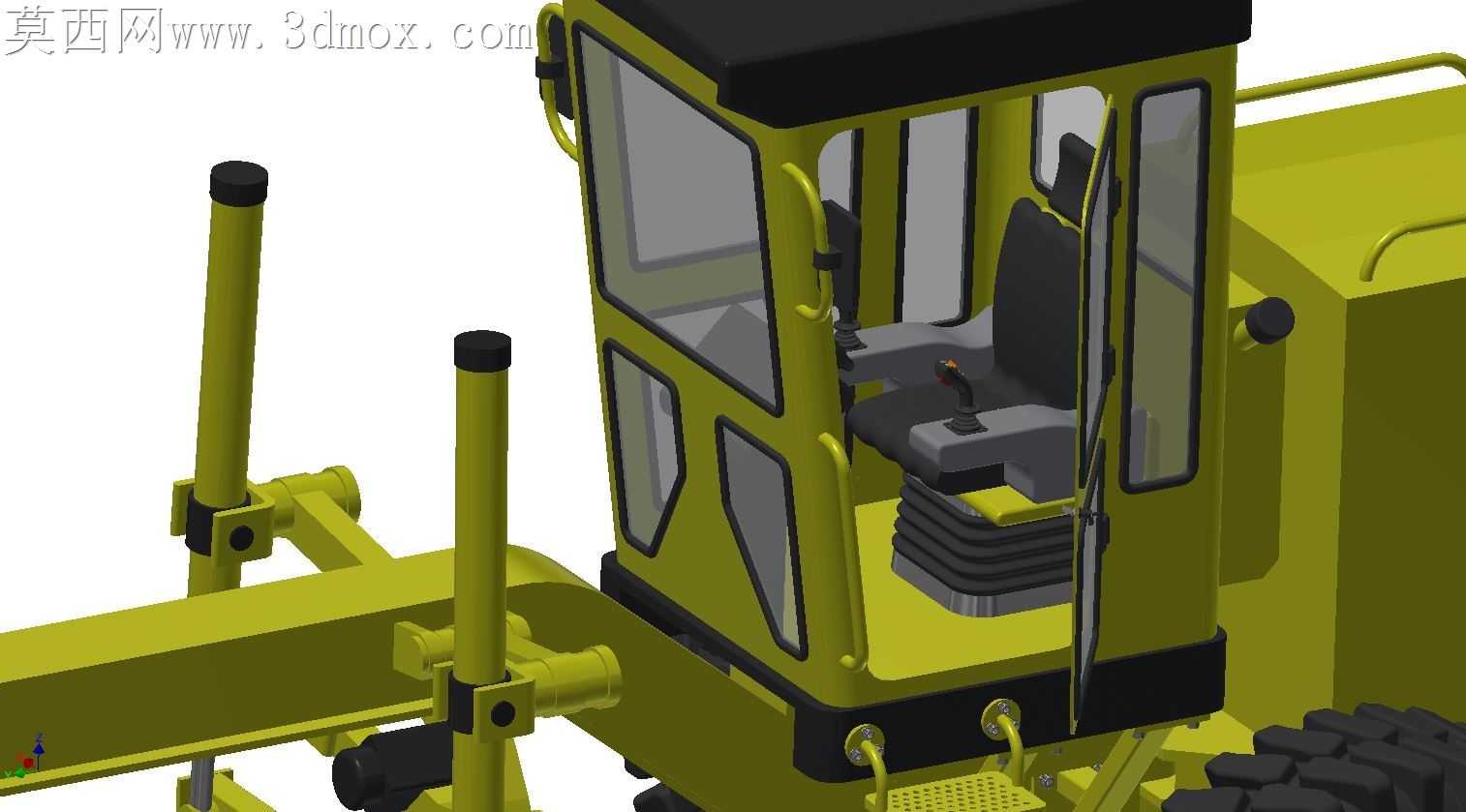

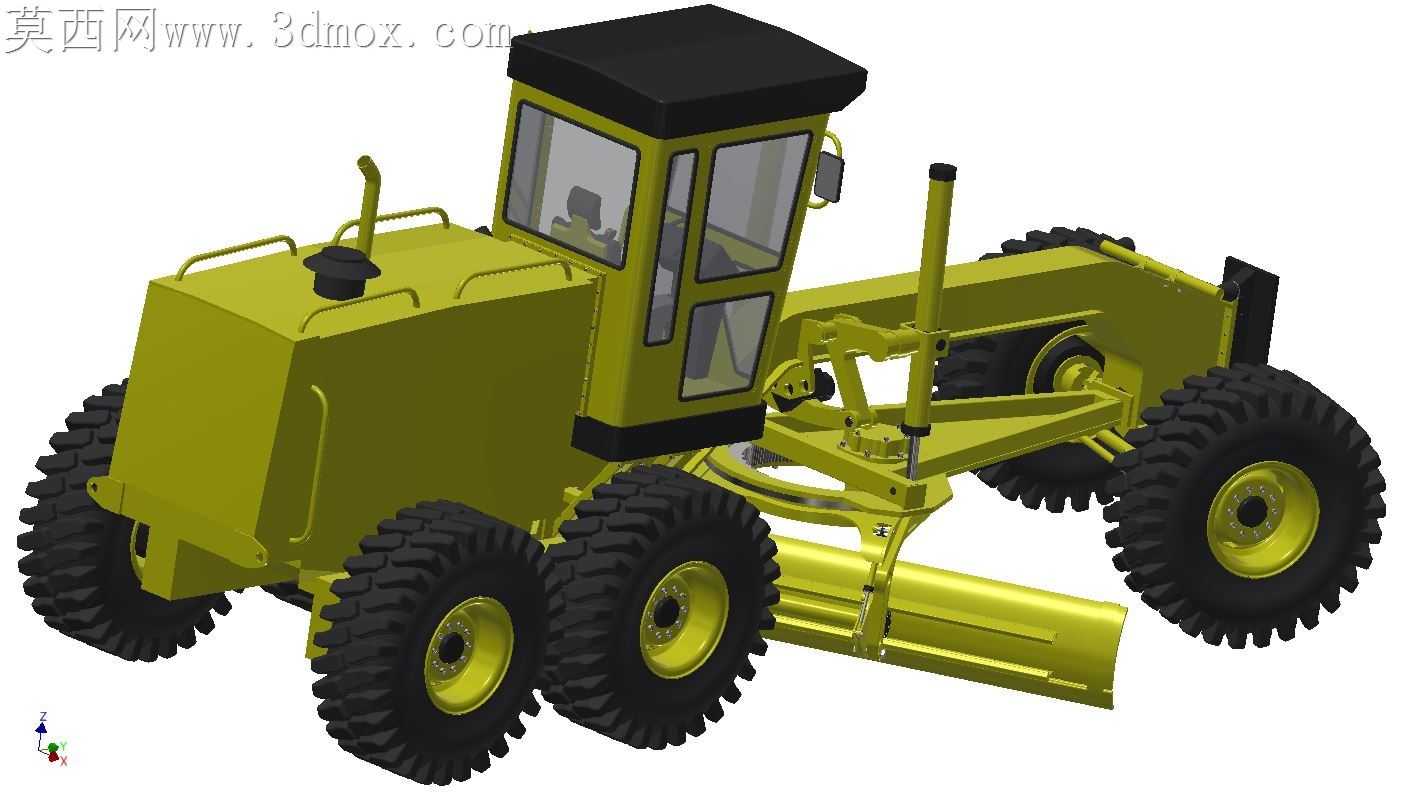

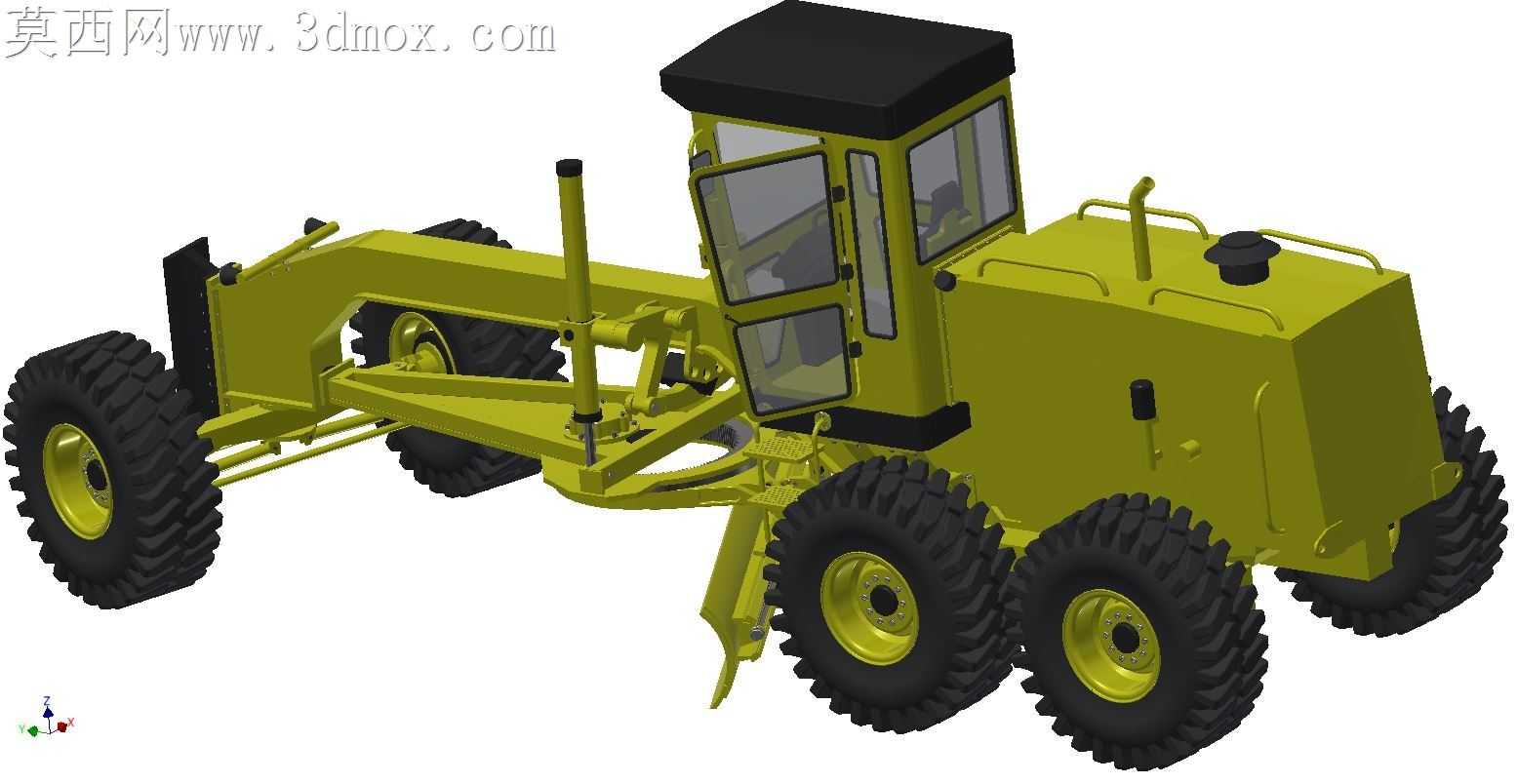

非道路土方作业设备的落地加工，最容易在铰接车架的公差匹配上踩坑，这款平地机的结构设计刚好把这类隐患做了前置规避。后车架承载动力舱与封闭驾驶室，轮组采用双桥六轮布局，大花纹越野轮胎的安装位预留了足够的轮眉间隙，就算在泥泞工地附着系数骤降的工况下，轮胎跳动也不会剐蹭舱体钣金。前车架的铰接转向座没有做一体化刚性连接，而是预留了铰接销轴的装配余量，销轴孔位同轴度公差控制在0.02mm以内，既保证转向时的结构强度，又不会因为焊接变形导致装配卡滞。铲刀连接架的多连杆调节结构，每个转动副都单独设计了润滑脂注油通道，不用拆解护板就能完成日常维保，作业时铲刀的角度调节范围覆盖侧倾、回转、升降三个维度，连杆受力点做了局部加厚处理，避免长时间推刮硬质土方出现应力开裂。驾驶室的框架采用异型管拼焊结构，玻璃安装位的止口做了翻边处理，既提升驾驶室整体抗扭刚度，又能在雨天阻挡泥水顺着玻璃缝隙渗入舱内，顶部的黑色遮阳罩与舱体采用卡扣式连接，后期更换破损件不用整体拆卸顶棚。动力舱的散热格栅开口朝向侧后方，作业时扬起的尘土不会直接被吸进散热芯体，舱盖的开合铰链做了阻尼设计，检修时不会因为舱盖自重突然滑落砸伤维修人员。前后轮辋的安装法兰面做了止口定位设计，轮胎拆装后不用反复调整动平衡就能保证行驶平顺性，前桥的转向拉杆做了防护套包裹，避免工地碎石飞溅磕碰拉杆导致转向跑偏。车架所有的焊缝位置都做了内应力释放的工艺让位，焊接后不会因为应力集中出现车架变形，铲刀刃口的安装位采用可更换式压板结构，刃口磨损后只需要松开压板螺栓就能更换，不用整体更换铲刀主体，大幅降低后期使用成本。
