中型卡车搭载式车载水井钻探设备

在野外水文地质勘探、民用饮水井开凿、小型工程桩基引孔作业场景里，自行走式车载钻探设备一直是兼顾转场效率与作业灵活性的核心装备，这款搭载于中型卡车底盘的水钻设备，正是针对非硬化路面、分散作业点的工况做的适配设计。区别于固定式钻场需要额外配拖车转场、履带式钻机转场速度受限的问题，这套设备直接将钻探作业单元集成在中型卡车的货台区域，依托卡车本身的公路行驶能力，转场时速可以达到普通货运车辆的通行标准，不需要额外办理超限运输审批，对于县域级打井队、分散式农田水利勘探作业来说，能大幅减少跨点位的转场准备时间。

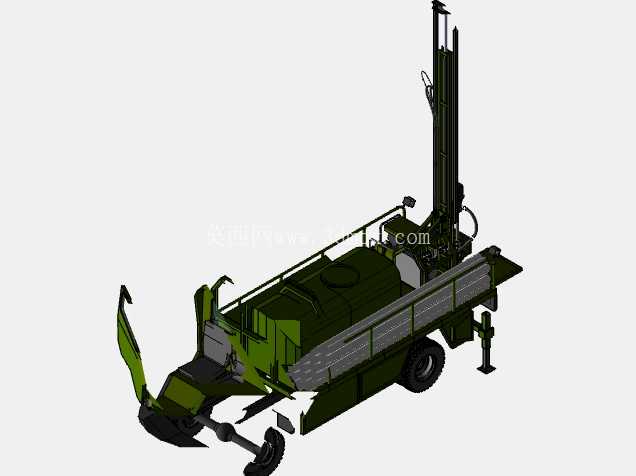

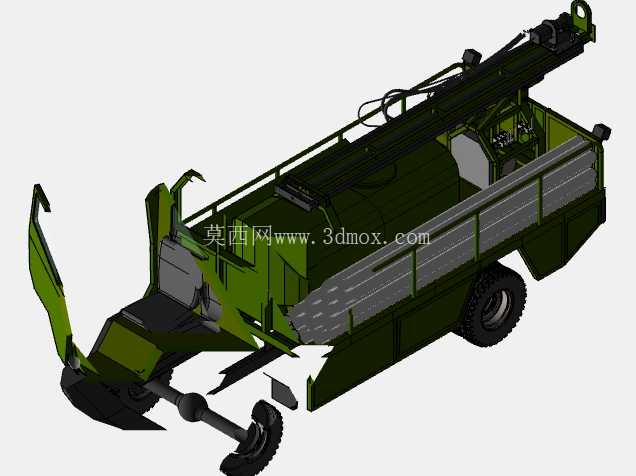

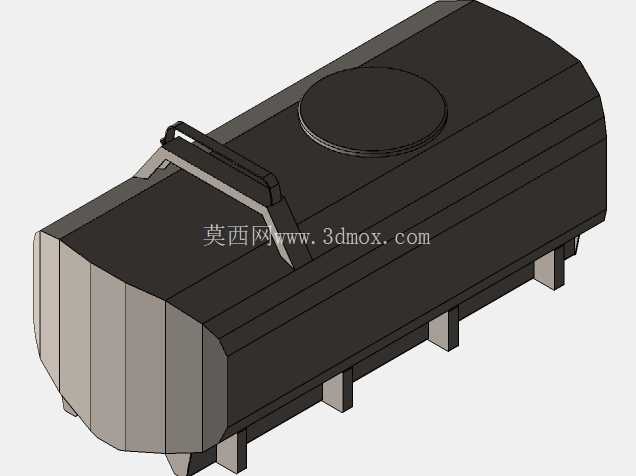

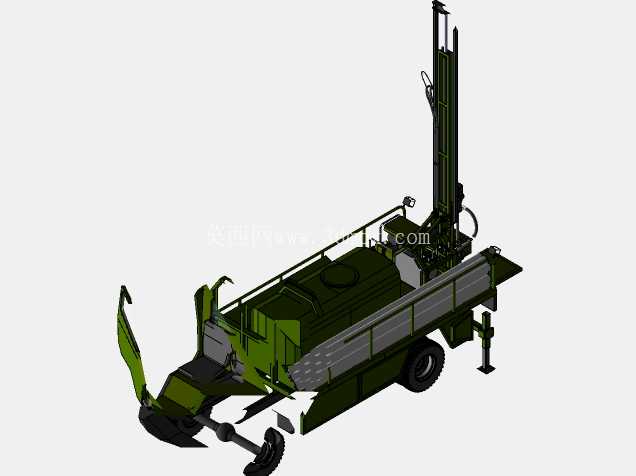

从功能布局来看，整套钻探单元沿着卡车货箱的纵向中轴线布置，钻塔采用可折叠倒伏结构，行驶状态下钻塔水平收放在货箱上方的支架上，整体高度不超过卡车货箱的限高要求，不会触碰乡村道路的限高杆、架空线缆；作业状态下钻塔通过液压油缸举升垂直于地面，配合车底伸出的四个液压支腿，将整车抬升脱离轮胎承重，避免钻探过程中整车晃动导致钻杆偏斜。钻塔的有效行程覆盖常规民用饮水井的钻进深度需求，配套的给水系统集成在货箱前部的封闭舱内，水箱、高压水泵、管路接口都做了防震固定，车辆行驶过程中不会因为颠簸出现管路松动、水箱移位的问题。

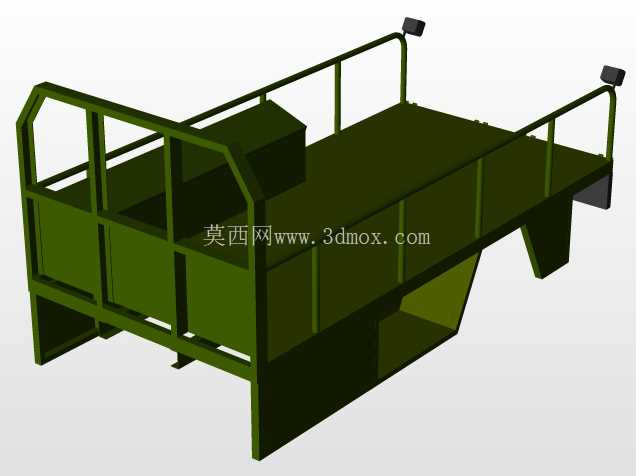

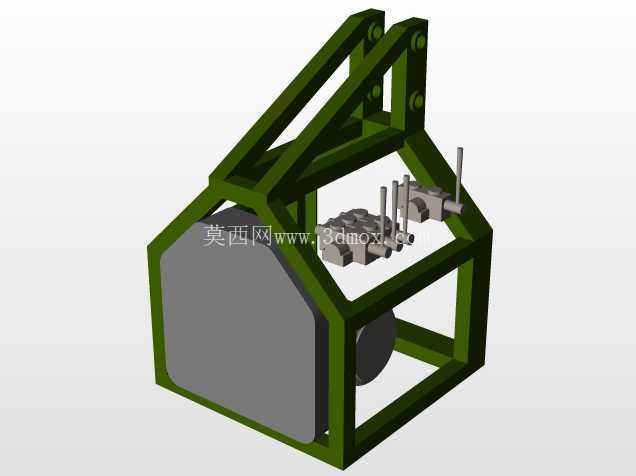

设计过程中首先要平衡的是载荷分布，中型卡车的后轴承重有明确限值，所以将重量较大的动力单元、水箱尽量布置在靠近车桥的位置，钻塔倒伏后的重心落在货箱纵向中心线上，避免出现偏载导致的轮胎异常磨损、行驶侧倾风险。作业支腿的布置位置避开了卡车的油箱、储气筒、管线束区域，支腿盘的面积做了加大处理，在松软农田、沙土地面作业时，不会因为支腿压强过大出现下陷。设备的操作平台设置在钻塔侧方，和卡车货箱的栏板做了一体化衔接，操作人员站在货箱栏板上就可以完成钻杆接卸、水阀调节、钻进参数控制的全部操作，不需要额外搭建临时操作平台。

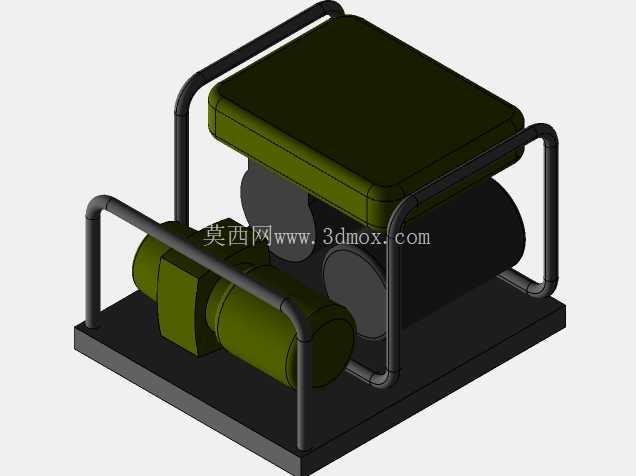

从安装边界来看，整套钻探单元没有超出卡车原车的宽度限值，两侧突出物距离货箱边缘的距离满足机动车运行安全技术条件要求，不需要额外加装侧面警示标识以外的改装件。钻塔举升后的垂直高度适配常规100米以内的钻杆接卸需求，不需要额外加装塔架延长段。设备的动力取力方式可以选择两种路径，一种是通过卡车变速箱的取力口驱动液压泵，不需要额外配置独立发动机，减少整备重量；另一种是预留独立柴油机动力单元的安装位，在车辆发动机故障时依然可以完成钻孔作业、钻杆提升操作，避免卡钻事故。

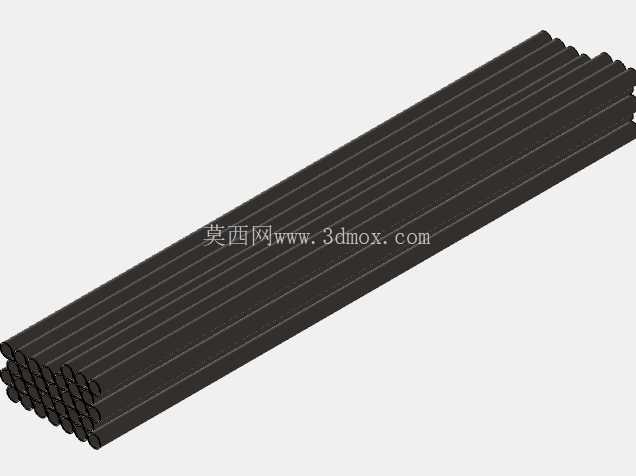

实际作业过程中，这套设备的水钻工艺通过高压水流将钻头切削下来的岩土碎屑从钻杆与孔壁的间隙带出，不需要额外配置空压机，对于松散土层、砂层、风化岩层的钻进效率比冲击式钻机更高，作业过程中粉尘量极低，适合在居民区周边、农田区域作业，不会产生过大的扬尘扰民问题。钻具的夹持机构采用液压自动定心设计，接卸钻杆时不需要人工手扶对中，减少操作人员的劳动强度，同时避免钻杆螺纹因为对中偏差出现磨损。车载平台的空余位置预留了钻杆存放架，可以携带满足单孔深度需求的钻杆数量，不需要额外配转运车辆拉运钻具，单台车辆就可以完成转场、作业、钻具转运的全流程工作。

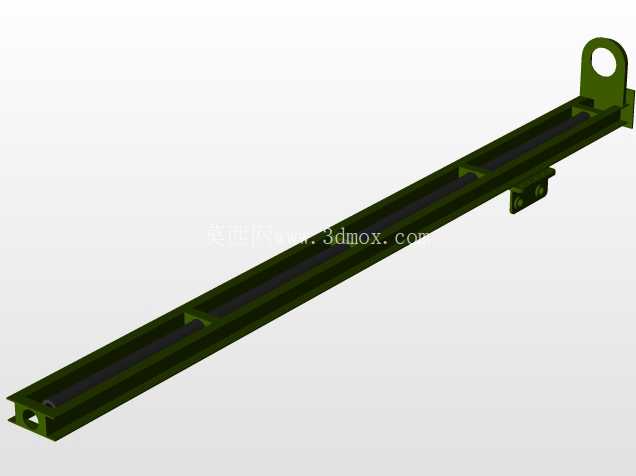

在结构细节处理上，所有液压管路都沿着货箱的横梁内侧布置，外侧加装了防护槽，避免行驶过程中飞溅的碎石打坏管路，也防止作业过程中钻杆磕碰造成管路漏油。电气系统的线束全部采用耐油耐磨的工程机械专用线缆，接头处做了防水密封处理，雨天作业时不会出现线路短路问题。钻塔的导向滑轨做了可调节间隙的镶条设计，长期使用出现磨损后，可以通过调整镶条间隙保证钻架的导向精度，避免钻进过程中钻塔晃动导致孔斜超标。车辆尾部设置了可翻转的踏板，作业时放下作为上下平台的踏步，行驶时翻起固定，不会超出车辆后悬长度，满足道路通行要求。
