家用单螺栓连接带防尘盖插座结构

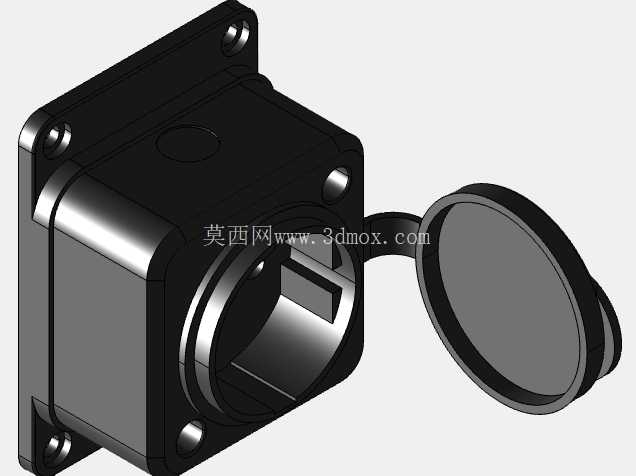

　　这款带翻盖防尘结构的单螺栓固定插座，主要面向民用电气接驳、小型户外设备供电、工业控制箱外接端口等场景使用，日常工况下可有效阻挡粉尘、飞溅水渍进入接口内部，降低接触不良、短路等故障的发生概率。从结构设计逻辑来看，整体采用方形法兰安装基座，四个角预留沉头安装孔，安装时螺栓头部可完全沉入孔内，不会突出安装面，既避免安装后突出部分剐蹭周边线缆或操作人员，也能保证安装面贴合平整，不会出现应力集中导致的基座开裂问题。基座主体与接口腔体采用一体化成型结构，减少了拼接缝隙带来的密封隐患，接口内部的接触件安装槽做了定位筋设计，装配接触组件时可直接卡入定位，无需额外调整对位，能有效提升批量装配的效率，同时避免装配偏移导致的插拔卡滞问题。

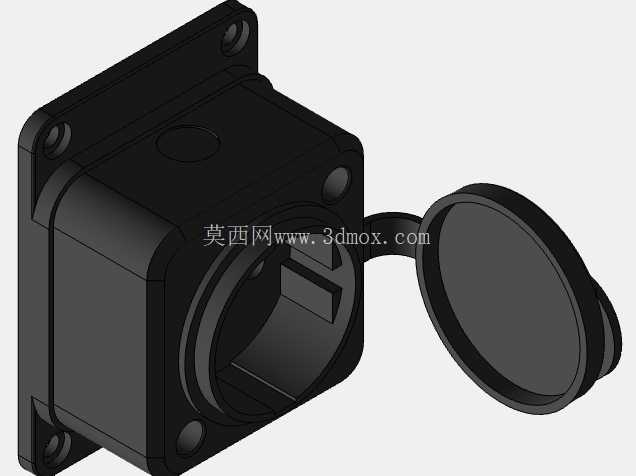

　　配套的防尘翻盖通过一体成型的柔性连接带与基座侧边相连，连接带做了圆弧过渡的弯折应力释放结构，反复开合翻盖时不会因为应力集中出现连接带断裂的问题，翻盖内侧设置了一圈凸起的密封唇边，盖合时唇边可嵌入接口外圈的密封槽内，实现基础的防尘防溅效果，翻盖边缘做了小尺寸的抠手位，操作人员带薄劳保手套也可轻松翻开，不会出现抠取打滑的情况。安装边界方面，方形法兰的安装孔距适配常规86型暗盒的固定孔位，也可直接通过螺栓固定在设备钣金面板上，安装时法兰背面预留了0.5mm深度的密封胶圈槽，需要更高防护等级的场景可加装对应尺寸的橡胶密封圈，无需额外修改基座结构。

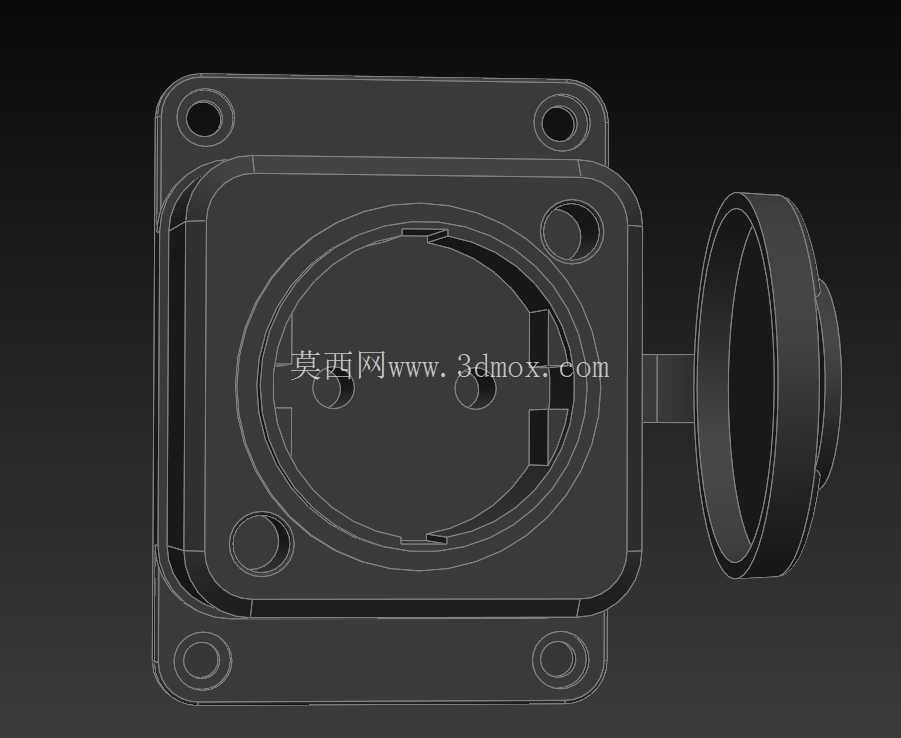

　　接口内部的插合腔做了导向倒角，插头插入时可自动导正，不会出现插脚顶碰腔壁导致的插脚变形问题，腔体内壁设置了防呆卡槽，对应插头的防呆凸筋，可避免反插、错插导致的接触件损坏。基座外壁做了均匀分布的加强筋，从法兰面一直延伸到接口根部，既提升了整体结构强度，在插拔插头受力时不会出现基座变形，也减少了壁厚不均导致的成型缩痕问题。在实际设备配套场景中，这类插座常被用于小型园林电动工具外接供电、户外照明设备接线端口、小型机床的外接检修电源接口，相比无防尘结构的普通插座，在多粉尘、偶有飞溅液体的工况下，使用寿命可提升三倍以上，同时降低日常维护的清洁频次。

　　设计过程中针对插拔受力做了结构校核，当插头插入后施加侧向力时，力会通过接口腔体传递到法兰安装面，不会直接作用在内部接触件上，避免长期侧向受力导致接触件松脱、接触电阻增大的问题。翻盖的开合角度做了限位设计，最大翻开角度为120度，翻开后翻盖不会遮挡插头插拔路径，也不会因为翻开角度过大导致连接带长期处于拉伸状态加速老化。整体外形的棱角处都做了R2的圆角过渡，没有尖锐的边角，安装使用过程中不会划伤操作人员，也不会割伤外接的线缆绝缘层。针对不同的使用场景，基座的安装孔可适配M4或者M5的固定螺栓，单螺栓锁紧的结构可根据安装面的平整度调整锁紧力度，避免硬锁紧导致的基座碎裂，同时安装时不需要在安装面加工复杂的定位结构，只需要加工对应大小的过孔和四个螺栓孔即可完成固定，对安装面的加工精度要求较低，适配多种不同厚度的安装面板。
