2500mm层高中柱式螺旋楼梯结构设计

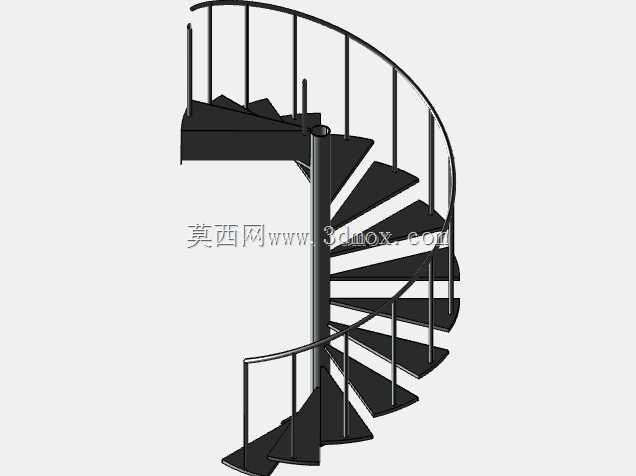

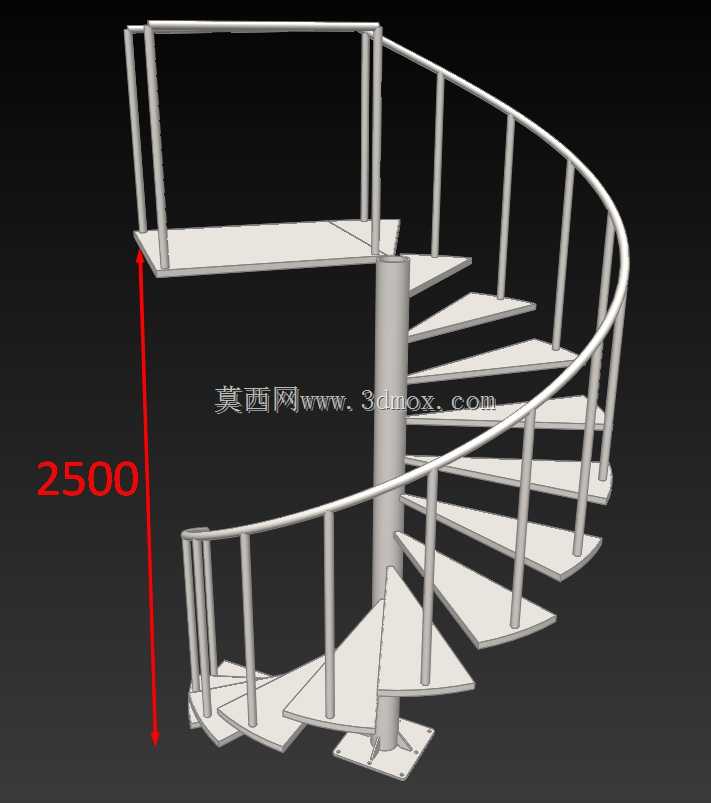

　　在小型复式空间、loft夹层、工业设备操作平台、户外临时检修通道这类垂直通行空间受限的场景里，中柱式螺旋楼梯一直是兼顾通行效率与占地控制的优选方案，本次呈现的2500mm高度螺旋楼梯结构，就是针对这类场景做的轻量化结构设计。不同于常规直跑楼梯需要预留连续的长条通行空间，这套螺旋梯以中心立柱为唯一核心承重构件，所有踏步围绕中柱呈螺旋状排布，整体水平投影仅需一个直径约1.6米的圆形区域即可完成安装，对于面积极其紧张的夹层空间来说，能最大限度减少对下层平面使用面积的占用。

　　从结构受力逻辑来看，这套楼梯的设计完全围绕中心立柱展开，每一块扇形踏步的内侧端都通过紧固件与中柱刚性连接，踏步外侧则通过连续的弧形护栏扶手形成整体拉结，既避免单个踏步受载后出现绕中柱的扭转形变，也能通过护栏的环形结构将踏步外侧的受力均匀传递分散，不需要额外设置侧边承重梁，进一步压缩了结构占用的空间。踏步的扇形尺寸做了适配人体步幅的优化，靠近中柱的内侧踏步宽度控制在100mm以上，外侧通行区域的踏步宽度保持在220mm以上，踏步高度统一为180mm左右，整梯2500mm的总高度对应14级踏步，完全符合日常上下楼的步幅习惯，不会出现部分窄幅螺旋梯踏步高差过大、外侧步宽不足导致的通行磕碰问题。

　　安装边界上，这套楼梯的上下端都做了适配性的连接结构，底部中柱下端带有方形安装法兰盘，可以直接通过膨胀螺栓固定在水泥地面或钢结构平台面上，不需要额外做预埋基础；顶部则设置了平台连接段，既可以直接对接上层楼板的预留洞口，也可以搭配同结构的顶部平台板使用，适配不同的开口尺寸。护栏部分采用等距分布的竖向立杆搭配顶部环形扶手，立杆间距控制在110mm以内，符合安全防护的间隙要求，扶手高度保持在900mm，上下通行时可以自然扶靠，避免眩晕感。

　　需要明确的是，这套结构属于概念性的方案草稿，没有做对应大载荷的结构强度校核，也没有标注生产级的公差配合要求，不能直接作为量产加工的施工图纸使用，但完全可以作为方案设计阶段的空间占位模型使用——不管是做室内装修方案的空间效果展示，还是做工业设备旁检修通道的布局规划，都可以直接导入装配环境中验证空间匹配度，调整踏步数量、整体直径、护栏高度等参数后，就能快速衍生出适配不同层高、不同安装空间的衍生方案。

　　在实际工程应用中，这类中柱螺旋梯的适用场景非常广泛，除了民用的小户型夹层、阁楼通行外，在工业场景里也常被用作设备顶部的检修梯、仓库二层储物平台的通行梯，相比直爬梯，它的踏步坡度更缓，上下楼时不需要手脚并用，携带小型工具上下的便利性更高；相比双梁式弧形楼梯，它的零件数量更少，加工和安装的难度更低，整体自重也更轻，对安装面的承重要求更低，不需要对下层结构做额外的承重加固。

　　从建模逻辑来看，这套模型的构建完全遵循参数化设计思路，先确定中心立柱的高度与直径参数，再根据总层高计算踏步数量与单级踏步的旋转角度，通过圆周阵列生成所有踏步结构，之后再根据踏步的外边缘路径生成环形扶手与竖向立杆，所有特征都保留了参数化关联，调整总高度参数时，踏步数量、旋转角度、护栏长度都会自动更新，不需要逐个零件重新绘制，能大幅缩短同类型不同尺寸楼梯的建模周期。对于结构设计从业者来说，这类基础结构模型也可以作为通用结构件存入个人模型库，遇到同类设计需求时直接调用修改，不需要从零开始搭建结构，能有效提升方案阶段的工作效率。
