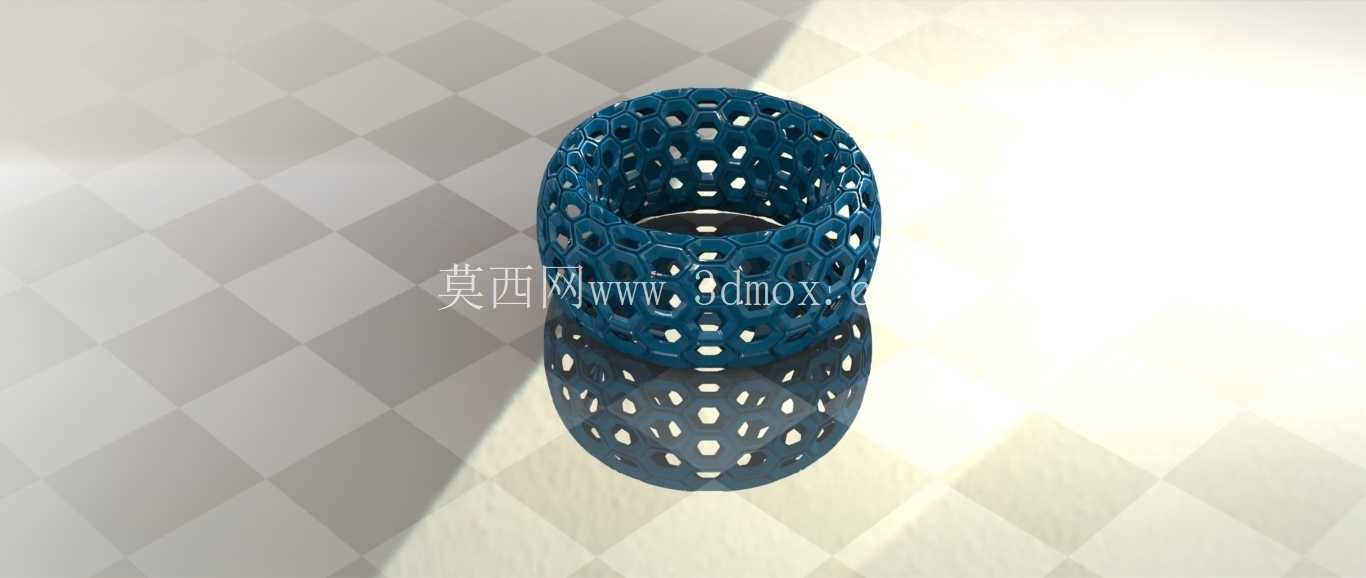

多孔镂空环形蜂窝结构构件

这类环形蜂窝镂空构件，最早的应用场景可追溯到航空航天领域的环形支撑结构验证，后来逐步延伸到特种机械的缓冲衬套、流体设备的整流环、声学实验的消声嵌套件等场景，核心是利用蜂窝结构的高比强度特性，在环形构件的有限空间内实现减重与性能的平衡。从实际使用角度看，这类构件不需要额外的实体填充，全周均匀分布的六边形蜂窝孔可以让流体、声波均匀穿过，同时自身的环形基体可以承担径向的支撑载荷，在需要兼顾通透率与结构刚度的环形安装位里，这类结构的表现远优于实心环或者普通钻孔环。

设计这类结构的时候，首先要确定的是环形构件的内外径边界，也就是安装时的配合尺寸，外圆要匹配安装座的内孔公差，内圆要适配穿过环体的轴类或者管路外径，这两个尺寸是设计的硬边界，不能随意调整。确定边界之后，再根据需要的通透率调整蜂窝单元的尺寸：如果是用于流体整流场景，蜂窝孔的内切圆直径要匹配流场的均匀性要求，避免孔径过大产生涡流，也不能过小增加流阻；如果是用于承载缓冲场景，蜂窝孔的壁厚要根据径向载荷的大小做等强度调整，环体受载较大的上下端面位置可以适当加厚孔壁，受载较小的中段位置可以减薄壁厚，进一步降低整体重量。

很多工程师在做这类结构建模的时候容易犯的错误是蜂窝单元的排布没有做环形适配，直接把平面蜂窝阵列弯曲成环，导致环体内侧的蜂窝孔被挤压变形，甚至出现壁厚不均的问题，实际建模时需要以环形的中心轴线为基准，做极坐标下的蜂窝单元阵列，保证每个六边形孔的壁厚在环体的径向、周向都保持均匀，避免出现应力集中的薄弱点。另外这类镂空结构的边角位置，也就是每个蜂窝孔的棱边交接处，需要做微小的圆角过渡，不要保留尖锐的直角，一方面是减少3D打印或者铸造时的应力开裂风险，另一方面也能避免实际使用时棱边割伤装配人员，或者在受载时棱边位置出现应力集中导致的结构断裂。

从安装适配的角度看，这类环形构件的轴向宽度也要匹配安装位的空间尺寸，不能超出安装槽的轴向深度，同时环体的两个端面要保证平面度，避免安装后出现倾斜，影响蜂窝孔的对齐精度。如果是用于声学消声场景，蜂窝孔的轴向长度要和消声频率对应，不同的孔长会对应不同的消声频段，设计时需要根据目标消声频率调整环体的轴向宽度，不需要额外增加消声棉等填充材料，依靠蜂窝孔本身的共振效应就能实现消声效果。如果是用于轻量化支撑场景，比如无人机的机架环形衬套，这类结构的重量只有同尺寸实心铝合金环的三分之一左右，但是径向承载能力可以达到实心环的七成以上，完全能满足无人机机架的支撑需求，同时镂空的结构还能减少飞行时的风阻，提升飞行续航时间。

还有一类应用是在特种过滤设备上，这类环形蜂窝构件可以作为过滤芯的支撑骨架，外部包裹过滤介质之后，蜂窝孔可以作为流体的流道，均匀分布过滤面的流量，避免局部流量过大导致过滤介质破损，同时环形的结构可以直接套在过滤设备的中心管上，不需要额外的固定结构，装配非常方便。设计这类用途的构件时，要注意蜂窝孔的尺寸要小于过滤介质的纤维间隙，避免过滤介质被压入蜂窝孔内堵塞流道，同时孔壁的表面粗糙度要做适当控制，减少流体流过时的阻力，降低设备的运行能耗。

实际建模过程中，还要考虑后续加工的工艺约束，如果是采用3D打印工艺制作，要注意蜂窝孔的最小孔径不能小于打印工艺的最小成型尺寸，避免出现孔道堵塞的问题，同时悬空的孔壁位置要添加必要的支撑，或者调整打印角度让孔壁可以自支撑，减少后处理的工作量。如果是采用铸造工艺制作，要注意蜂窝孔的拔模角度，每个孔的内壁要做微小的拔模斜度，方便脱模，同时壁厚要保持均匀，避免铸造时出现缩孔、浇不足等缺陷。这类结构虽然看起来几何形状复杂，但是只要理清了环形极坐标下的阵列逻辑，建模效率并不低，而且参数化调整非常方便，只需要修改内外径、轴向宽度、蜂窝单元尺寸、壁厚这几个核心参数，就能快速生成不同规格的构件，适配不同的安装场景和性能需求。
