全向移动麦克纳姆轮结构设计

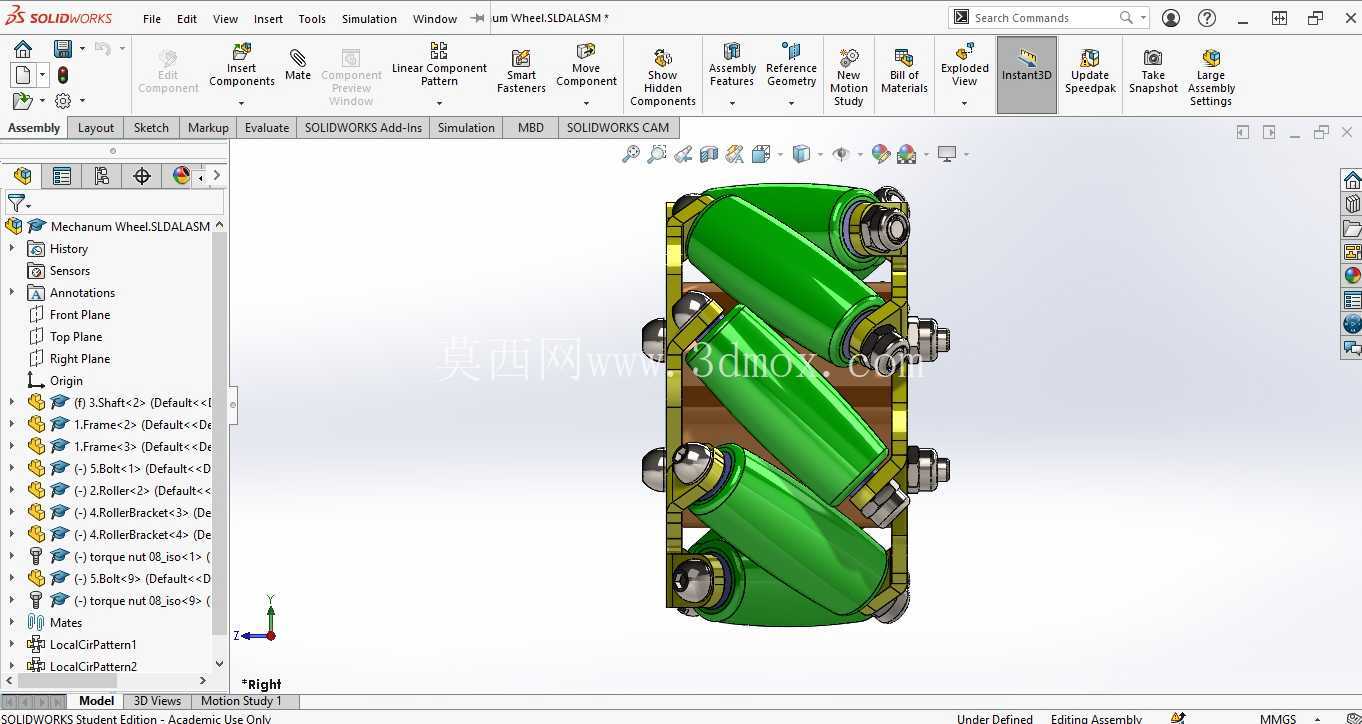

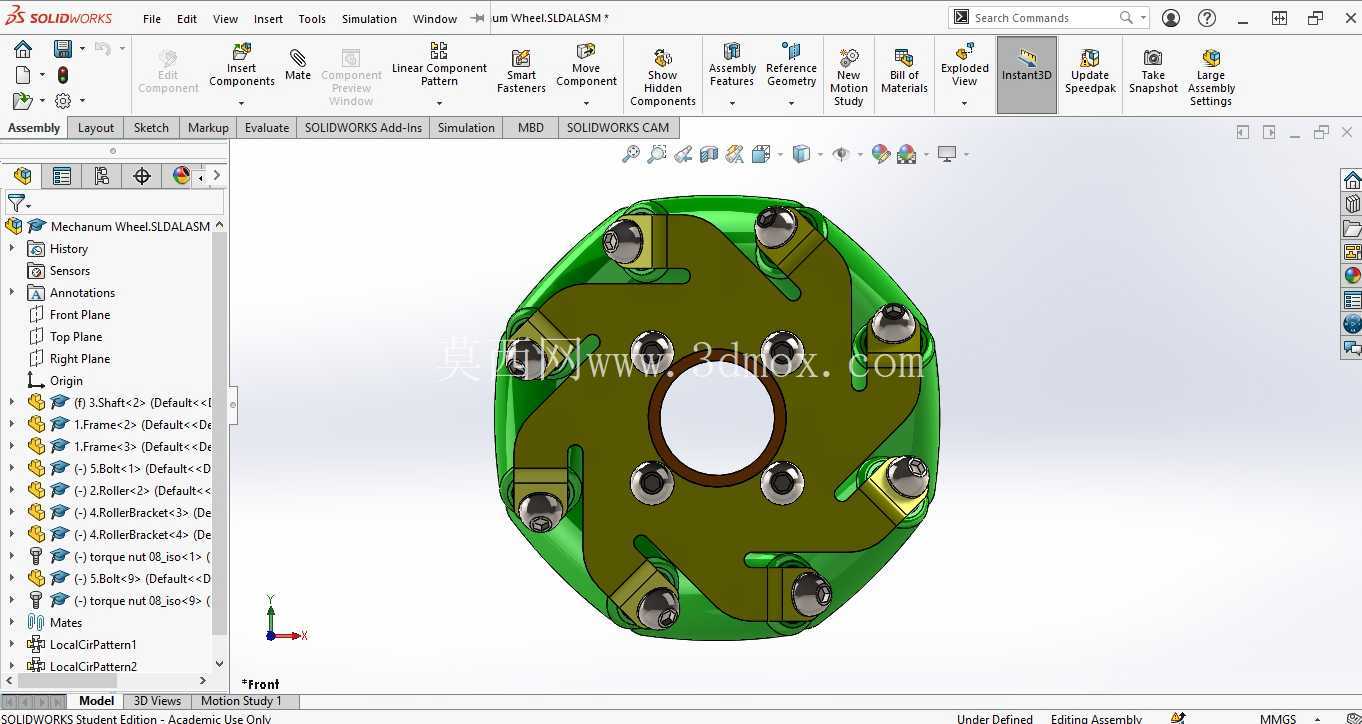

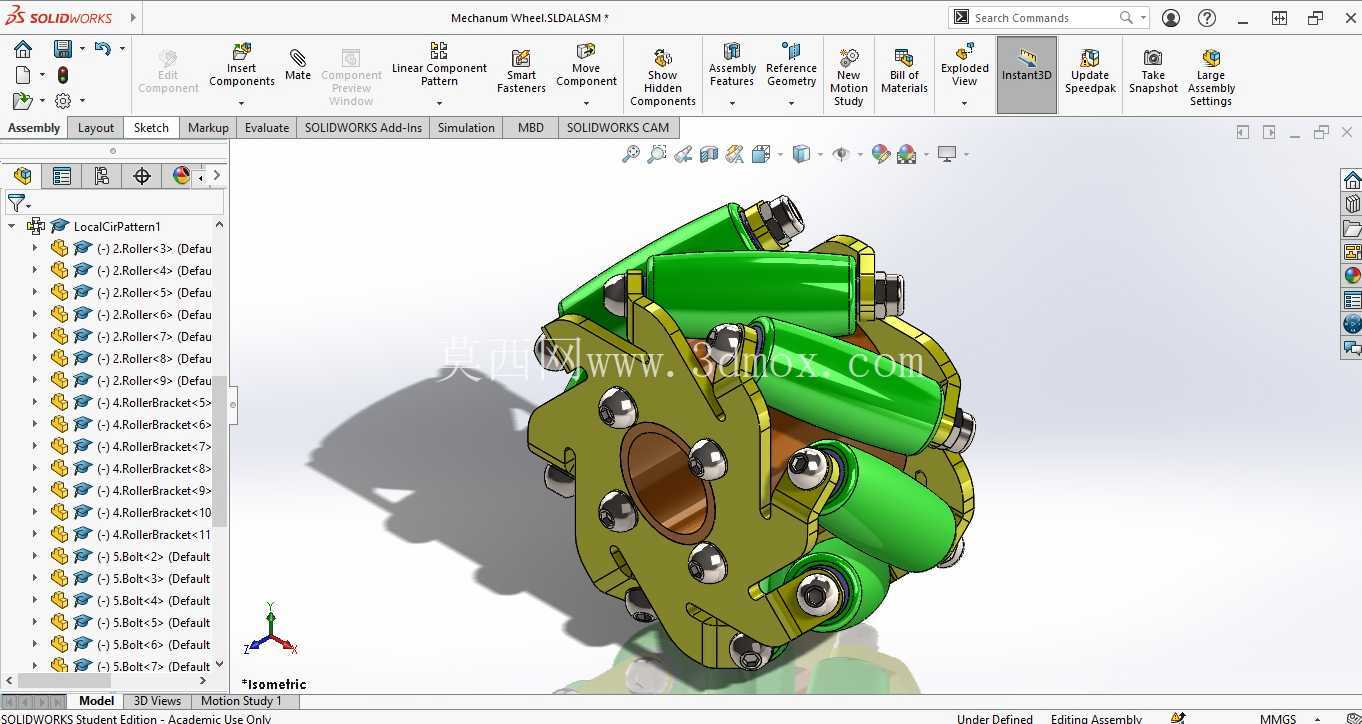

　　在仓储AGV、智能巡检机器人、窄通道作业转运平台这类对移动灵活性有极高要求的设备场景中，传统转向轮组受转向半径限制，无法在局促空间内完成横移、斜行、原地旋转等动作，麦克纳姆轮的辊轮偏置布局恰好解决了这一痛点，通过多个轮子的差速配合，无需额外转向机构即可实现平面内任意方向的移动，大幅降低了移动设备对作业通道宽度的要求。这套麦克纳姆轮的设计围绕轮体承载与辊轮从动顺畅性展开，轮毂主体采用框架式结构，既保证整体刚性，又为周向分布的辊轮留出安装空间，辊轮以固定偏角排布在轮毂外缘，每个辊轮都可绕自身轴线自由转动，当轮毂整体绕主轴转动时，辊轮与接触面接触产生的分速度可通过不同轮组的转速匹配，合成任意方向的合速度。

　　从安装边界来看，轮组的主轴安装位预留了标准轴连接结构，可适配常规的驱动电机输出轴，轮毂两侧的安装法兰做了沉台设计，避免紧固件突出轮体侧面干涉周边安装架，辊轮外缘采用弧形包络面设计，保证轮组转动过程中始终有辊轮与接触面保持贴合，不会出现行进间的跳动卡顿。设计过程中需要重点考量辊轮的偏置角度，常规应用场景下45度偏角的辊轮在速度合成时计算逻辑最为简洁，也便于控制系统做差速匹配，辊轮自身的支撑轴采用两端固定方式，内嵌在轮毂的安装槽内，避免单侧固定带来的受力变形问题，辊轮与支撑轴之间预留了转动间隙，可适配低阻力的滑动衬套或微型轴承，保证从动转动的灵活性。

　　在实际设备匹配时，单组麦克纳姆轮的承载能力需要根据设备整体重量做选型匹配，轮组的外径尺寸直接决定了设备的最小离地间隙，同时也会影响驱动电机的扭矩需求，大直径轮组对不平整地面的通过性更好，但需要匹配更高转速的电机才能达到相同的行进速度，小直径轮组整体结构更紧凑，适合在自重较轻、地面平整度较高的室内巡检机器人上使用。这套轮组的框架式轮毂设计也为后期维护留出了操作空间，单个辊轮出现磨损时，可单独拆卸对应位置的辊轮支撑轴完成更换，无需拆解整个轮组，降低了后期运维的成本。

　　需要注意的是，麦克纳姆轮对接触面的平整度有一定要求，在坑洼较大的地面使用时，容易出现部分辊轮悬空导致的动力损失，因此更适合室内平整地坪的作业场景，在做设备整体布局时，四个轮组的安装平面度需要控制在合理公差范围内，避免单个轮组受力过大出现过早磨损。轮组的驱动连接位做了键槽结构，可传递更大的驱动扭矩，避免大负载启动时出现轴与轮毂的相对滑动，辊轮的外缘材质可根据实际使用场景更换，高摩擦系数的聚氨酯材质适合在环氧地坪上使用，不会划伤地面同时能提供足够的附着力，硬质尼龙材质则适合在有少量碎屑的工业场景使用，耐磨性能更优。
