直列四缸往复式内燃机结构设计

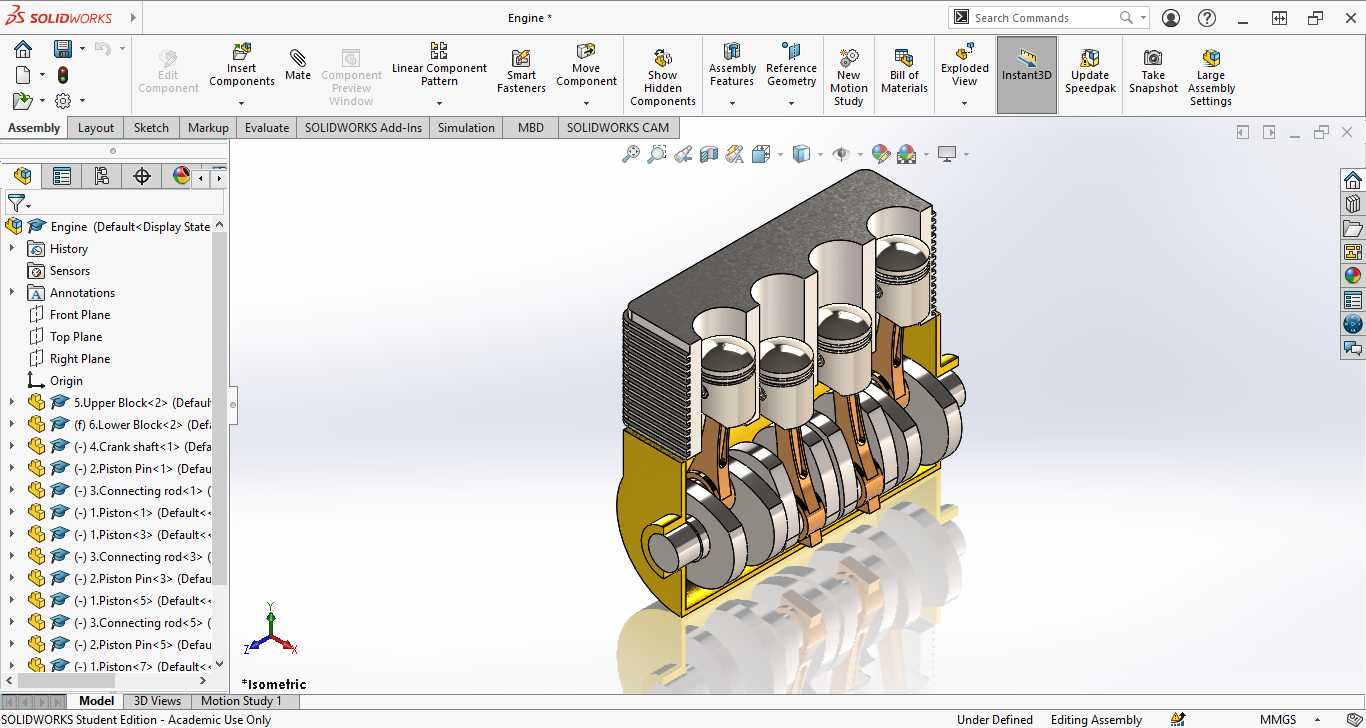

这套直列四缸动力单元的结构建模，完全围绕乘用车常规动力输出需求搭建，日常搭载场景覆盖1.6L-2.4L排量区间的家用燃油车型，也可作为小型工程机械、固定动力机组的动力核心参考，适配日常高转速、宽负荷区间的运行要求。从结构布局来看，四个气缸沿曲轴轴向等距排成一列，相邻气缸工作间隔错开180度曲轴转角，能保证曲轴每旋转两周完成一个完整工作循环，各缸做功顺序依次错开，大幅降低动力输出的脉冲波动，相比三缸结构从根源上规避了一阶往复惯性力不平衡的问题，运转平顺性更适配民用场景的NVH要求。建模过程中优先还原了曲柄连杆机构的运动匹配关系：活塞采用平顶设计适配平顶燃烧室结构，活塞销采用全浮式装配结构，可在工作温度下自由在活塞销座与连杆小头衬套间转动，保证磨损均匀；连杆采用锻钢斜切口结构，大头拆分面与杆身轴线成30度夹角，既保证连杆大头能顺利从气缸中抽出完成装配，也能提升连杆大头的承载刚度，适配高转速下的交变载荷冲击；曲轴采用全支撑结构，每个曲柄臂两侧都设置主轴颈支撑，大幅提升曲轴抗弯刚度，减少高负荷下的弯曲变形，曲轴前端预留皮带轮、正时齿轮安装位，后端预留飞轮连接法兰，完全匹配实车的动力输出接口边界。设计阶段充分考虑了装配与维修的工艺边界：气缸体采用龙门式结构，曲轴箱分界面低于曲轴旋转中心，提升缸体整体刚度，气缸套采用可更换的湿式缸套结构，外壁直接与冷却液接触，冷却效率更高，后期维修更换无需镗缸，降低维护成本；气缸盖采用整体式结构，同步集成进排气道、火花塞安装座、冷却水道与润滑油道，减少零部件数量的同时提升密封可靠性；油底壳采用浅盆型结构，适配前置前驱车型的横向安装空间，预留机油集滤器安装位，保证车辆倾斜工况下的机油抽吸可靠性。从安装边界来看，整个动力单元的长宽高尺寸适配常规A级车的发动机舱布局，进气侧预留进气歧管、节气门安装法兰，排气侧预留排气歧管安装位，前端轮系预留发电机、空调压缩机、水泵的安装支架位置，悬置安装点分布在缸体两侧与变速箱连接端，完全符合主流乘用车的动力总成安装硬点要求，建模过程中所有运动部件都预留了合理的运动间隙，活塞在上止点时与气缸盖保留0.8-1mm的压缩余隙，避免工作过程中出现气门碰活塞的干涉问题，连杆摆动过程中与气缸壁、曲轴平衡块之间都预留足够间隙，保证全行程运动无卡滞。
