桌面级水凝胶生物打印设备结构设计

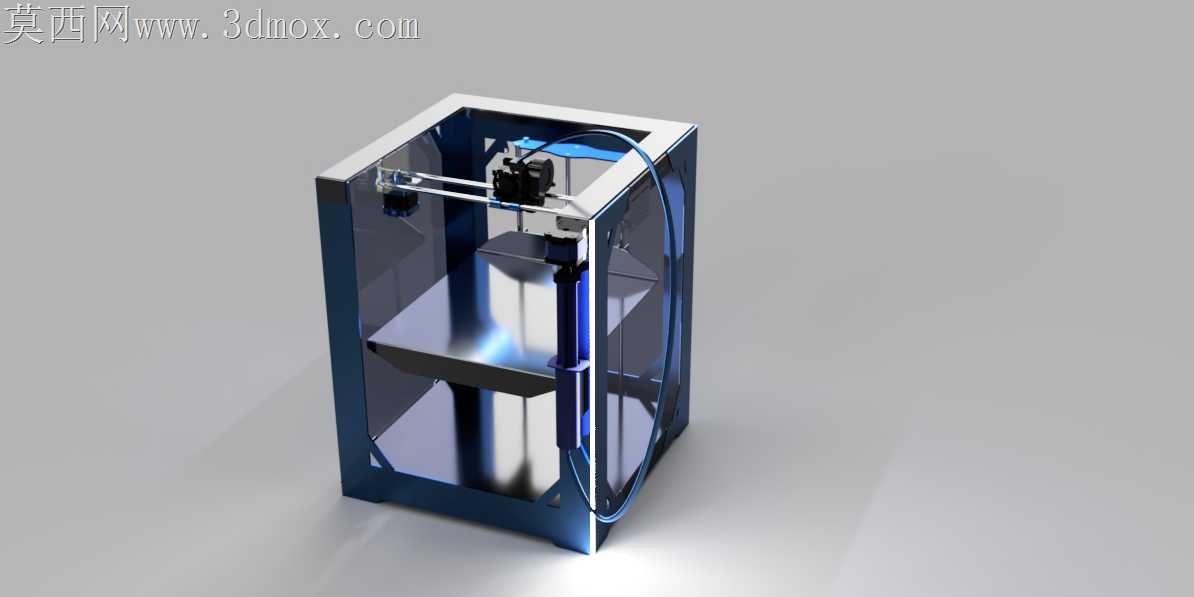

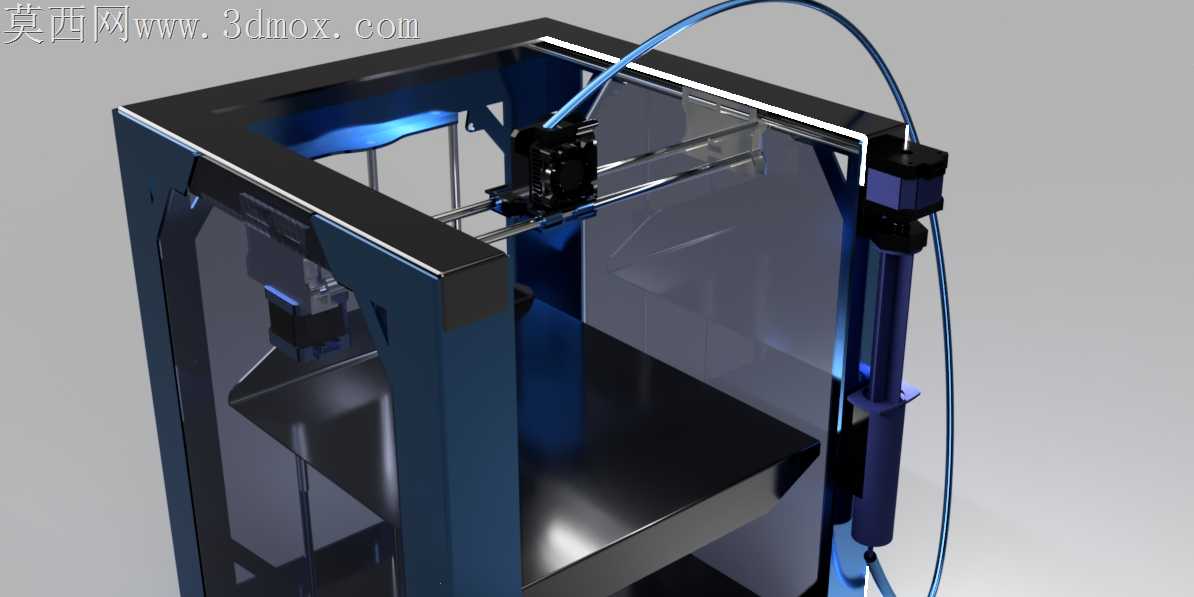

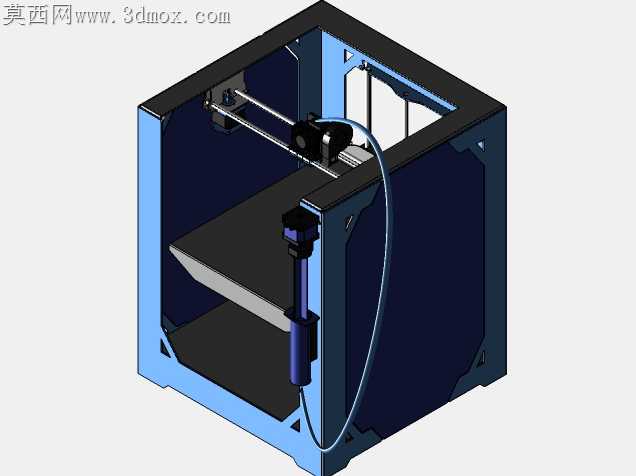

桌面级生物打印设备落地的核心痛点，从来不是打印精度的纸面参数，而是水凝胶材料挤出过程中压力波动带来的成型坍塌，以及开放式框架带来的料液污染风险。这款设备的框架采用半封闭立式布局，没有沿用常规FDM设备的全铝型材拼接结构，侧围选用高透PC板材做围挡，既保留了打印过程的可视化观察需求，又能隔绝外界浮尘落入成型仓，避免水凝胶成型过程中出现杂质混入的问题。挤出机构的安装座做了下沉式限位设计，和X轴导轨的配合面预留了0.02mm的公差带，没有采用过盈配合的硬连接，而是在接触面嵌入了薄型聚四氟乙烯垫片，既能抵消导轨长期往复运动带来的磨损间隙，又能避免打印头高速移动时的共振传导到成型平台，减少水凝胶挤出时的丝径抖动。料路系统没有采用常规的近端挤出结构，而是把储料筒布置在Z轴滑台的侧方独立位置，通过特氟龙管路连接到打印头，挤出推杆和储料筒的同轴度控制在0.015mm以内，避免推杆偏磨造成的料液渗漏，同时独立储料位的设计能减少X轴移动部分的负载，让打印头的往复响应速度提升近三成，适配水凝胶材料低挤出压力下的快速启停需求。成型平台没有采用常规的弹簧调平结构，而是选用三点式螺旋微调机构，平台表面做了磨砂亲水处理，让水凝胶首层挤出时能更好附着，不会因为材料的水溶特性出现翘边移位。Z轴传动采用双导杆配合单丝杠的布局，丝杠的固定端做了预拉伸处理，抵消长行程下的丝杠下垂形变，保证逐层打印时的层厚精度稳定，不会因为Z轴窜动造成水凝胶成型件的层间错位。设备侧围的PC板做了快拆式卡扣设计，不需要工具就能快速拆卸，方便实验结束后对成型仓内部做消毒清理，适配生物打印场景下的无菌操作要求。走线槽全部隐藏在框架立柱内部，没有外露的管线干扰打印头运动，料管和走线分开布置，避免管线长期摩擦造成的管路破损漏液。打印头的加热模块做了低功率恒温设计，温度波动控制在±0.5℃以内，保证水凝胶材料在挤出过程中始终保持适宜的粘度，不会因为温度过高造成材料变性，也不会因为温度过低出现挤出堵头的问题。
